Inhaltszusammenfassung für Megasat Campingman Twin

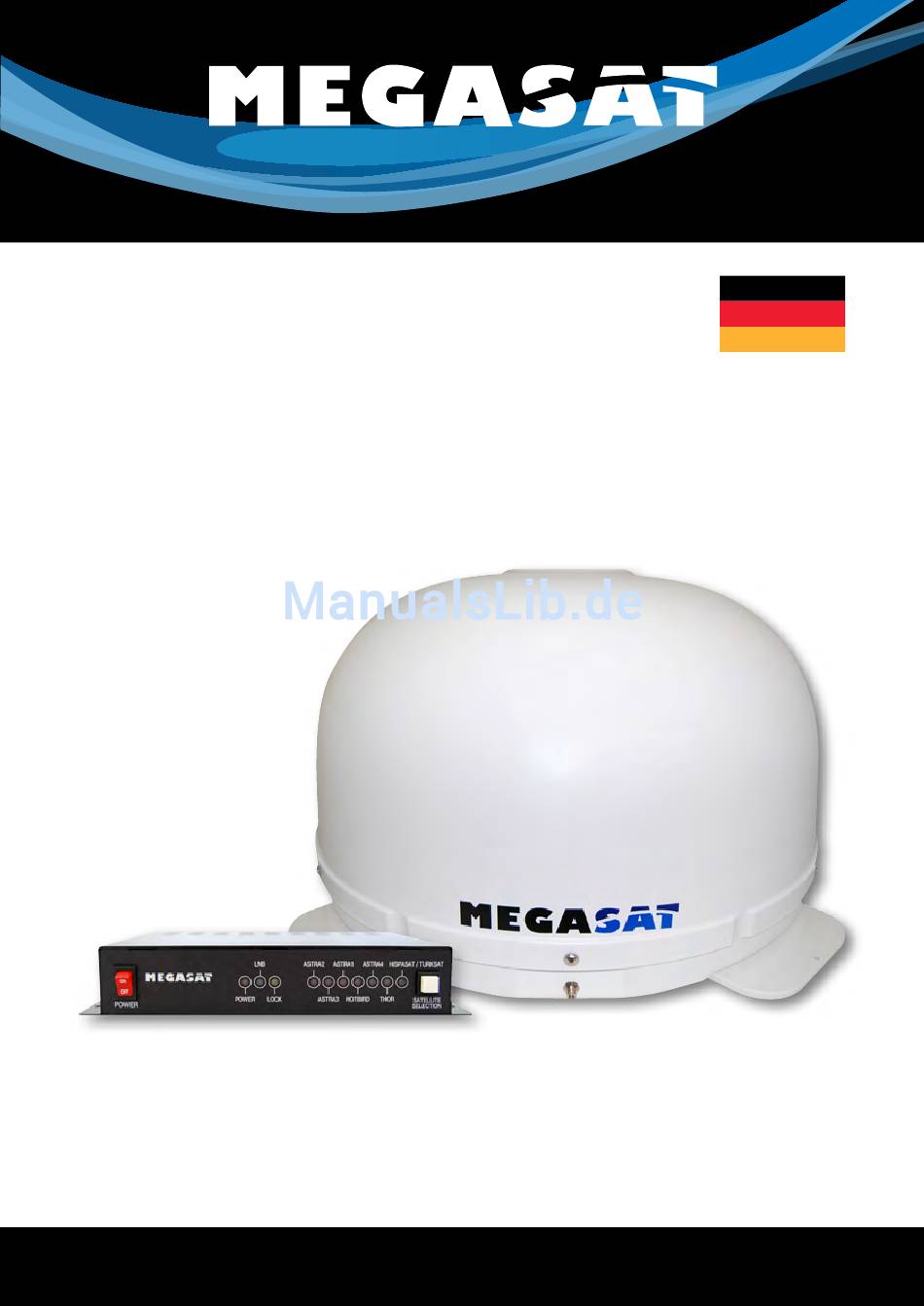

- Seite 1 Brillantes Fernsehen Brillantes Fernsehen Campingman Campingman Twin/Auto Skew Deutsch Benutzerhandbuch und Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
• 1x Antennenanschlusskabel (10 m) • 1x Antennenanschlusskabel (1 m) 7. Technische Daten ..............15 • Montagekleber (optional) • Netzteil 230 V (12 V, 5 A) (optional) • Bedienungsanleitung Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH... -
Seite 3: Systemkomponenten
4. Säubern Sie die Montagefläche mit einem geeigneten Reiniger und Achtung: einem Vliestuch um Schmutz und Der Campingman Twin/AutoSkew besitzt zusätzlich eine Auto Skew Funk- Unreinheiten zu entfernen. Zeich- tion, die den Polarisationswinkel des LNBs automatisch einstellt und einen nen Sie anschließend die Anten- weiteren Anschluss für einen zweiten Receiver. -
Seite 4: Klebeanleitung
Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixie- ren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen Anschluss Campingman Twin/AutoSkew sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Antennenfuß und Oberfläche befinden. -
Seite 5: Das Steuergerät
Das Steuergerät Satellitenübertragung Vorderansicht des Steuergerätes Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- Anzeige der Anzeige des Satelliten-... -
Seite 6: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Einstellen des LNB Skew 1. Schalten Sie den Fernseher und den Satelliten Receiver ein. Die grüne LNB Anzeige der Folgende Einstellungen sind nur für den 0° Steuerbox leuchtet auf, sobald der Satelliten Receiver eingeschaltet und eine Versor- Campingman (ohne Auto Skew). -
Seite 7: Fehlerbehebung
Fehlerbehebung Skew Einstellwerte Kein Satellitensignal • Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satel- liten befinden, führen zu einem Verlust des Signals. • Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. ver- schwinden). -
Seite 8: Ausleuchtzone
Ausleuchtzone Technische Daten Antennen Typ ........Off-Set-Spiegel Anzahl der Teilnehmer ....1 (Campingman) / 2 (Campingman TAS) LNB Typ ..........Universal LNB Frequenzband ........Ku Band Frequenzbereich ......10.7 GHz bis 12.75 GHz LNB Verstärkung .......33 dBi Empfangsleistung ......49 dBW Polarisation ..........V/H oder RHCP/LHCP Motorsteuerung .......2-Achsen DC Motor Neigungswinkel .......15°... -
Seite 9: Brillantes Fernsehen
Brillantes Fernsehen Brillantes Fernsehen Campingman Campingman Twin/Auto Skew English Stand: v2.0 April 2013 User manual and installation instructions... -
Seite 10: Safety Information
Contents Safety Information Caution – Improper handling by unqualified personnel can cause serious damage to this equipment. Unqualified personnel who tamper with this equipment may be held liable for any resultant damage to the equipment. Note – Before you begin, carefully read each of the procedures in this ma- nual. -
Seite 11: System Components
Warning: The Campingman Twin/AutoSkew has an additional Auto Skew function that adjust the polarization angle of the LNB automatically, and a additional con- nection for a second set-top box. The control unit must be operated only on the selected antenna port. -
Seite 12: Gluing Instructions
It must be after pressing for at least 2 mm glue between antenna and surface. The adhesive is cured max. in 48 hours at +18° C and a Connection Campingman Twin/AutoSkew relative humidity of 50%. Should prevail low humidity during the assembly time, spray after bonding in the vicinity of the antenna always some water in the air. -
Seite 13: The Control Unit
Satellite broadcasting The contron unit Front view of the control unit Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the Indicator of Indicator of the Select... -
Seite 14: Startup And Operation
Startup and operation Setting the LNB Skew 1. Turn on the TV and the set-top box. The green LNB LED on the display of the control The following settings are only for the 0° box lights up when the satellite receiver is turned on and a supply voltage for the LNB Campingman (without AutoSkew). -
Seite 15: Troubleshooting
Troubleshooting Skew Settings No Signal • Objects such as trees, bridges, and large buildings, which are located in the angle of the satellite will lead to a loss of the signal. • If the satellite signal is lost through severe weather conditions, the current program of the receiver is stopped (the image freeze, or disappear). -
Seite 16: Footprint
Footprint Specifications Antenna typ ..........Off-Set-Dish Users ...............1 (Campingman) / 2 (Campingman TAS) LNB typ ............Universal LNB Frequenzy band ........Ku Band Frequenzy range ........10.7 GHz to 12.75 GHz LNB gain ............33 dBi Minimum EIRP ..........49 dBW Polarization ..........V/H or RHCP/LHCP Type of Stabilisation ......2-Axis DC Motor Elevation............15°... - Seite 17 Status: v2.0 April 2013...
