Hachette ROUTEMASTER 857 Bauanleitung Seite 4

6
5A
6

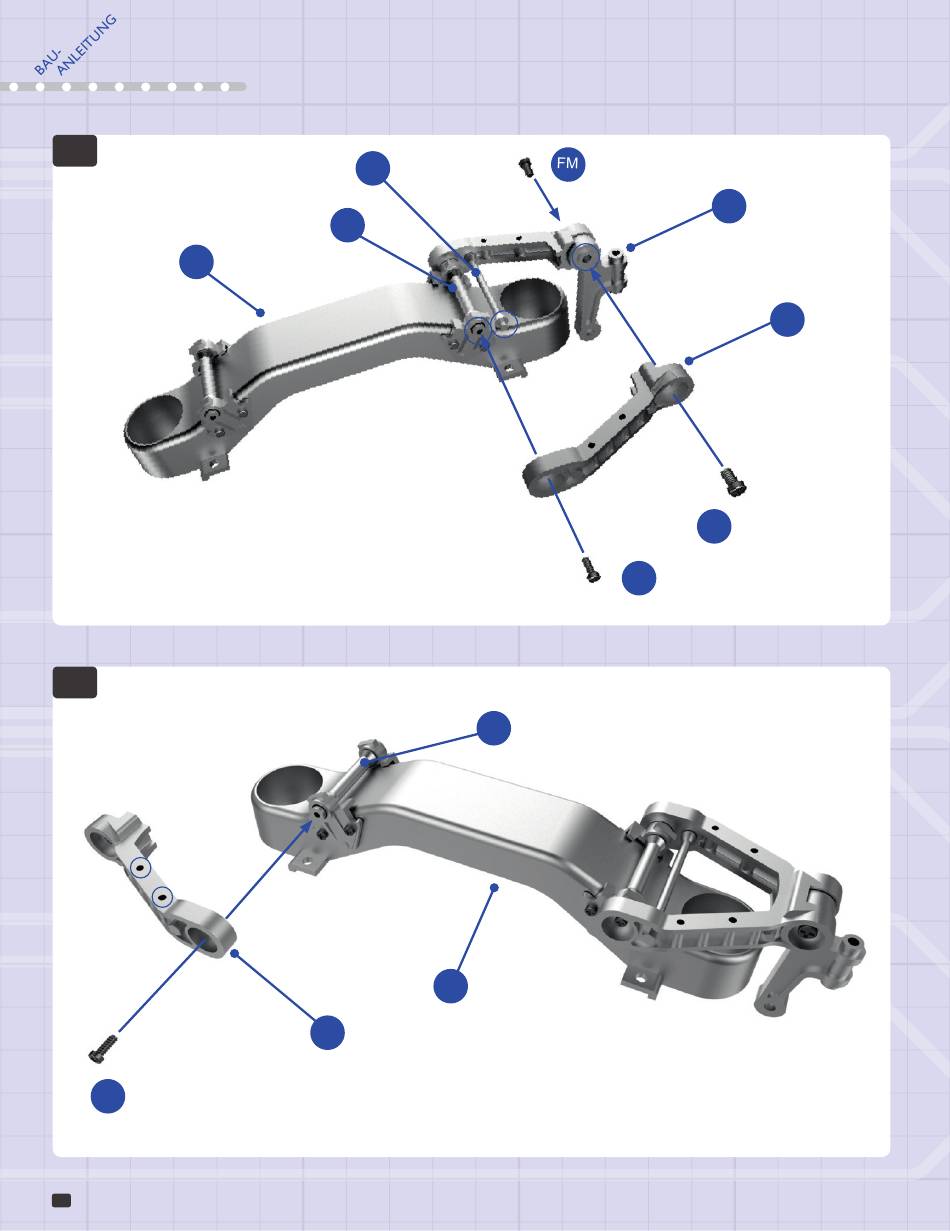

Richten Sie den rechtsseitigen unteren Längslenker 5D so aus, dass
seine Aussparungen mit den (eingekreisten) Enden der Achse 5G,
des Abstandshalters 5F und des Verbindungsstücks 5C übereinstimmen.
Befestigen Sie die Baugruppe mit einer Schraube EM und zwei Schrauben
FM aneinander, wie abgebildet. Ziehen Sie die Schrauben nicht allzu fest,
da die Teile gegeneinander ein kleines bisschen beweglich bleiben.
7
EM
4
5F
5G
5G
5A
5E
7
Wiederholen sie den Schritt 4 am anderen Ende der Vorderachse:
Setzen Sie den linksseitigen unteren Längslenker 5E auf und befestigen
Sie ihn mit einer Schraube EM an der Längslenkerachse 5G.
Achten Sie wieder darauf, dass die kleinen Löcher von 5E nach oben weisen.
5C
5D
FM
EM
HINWEIS:
