Hachette ROUTEMASTER 857 Bauanleitung Seite 2

1
1

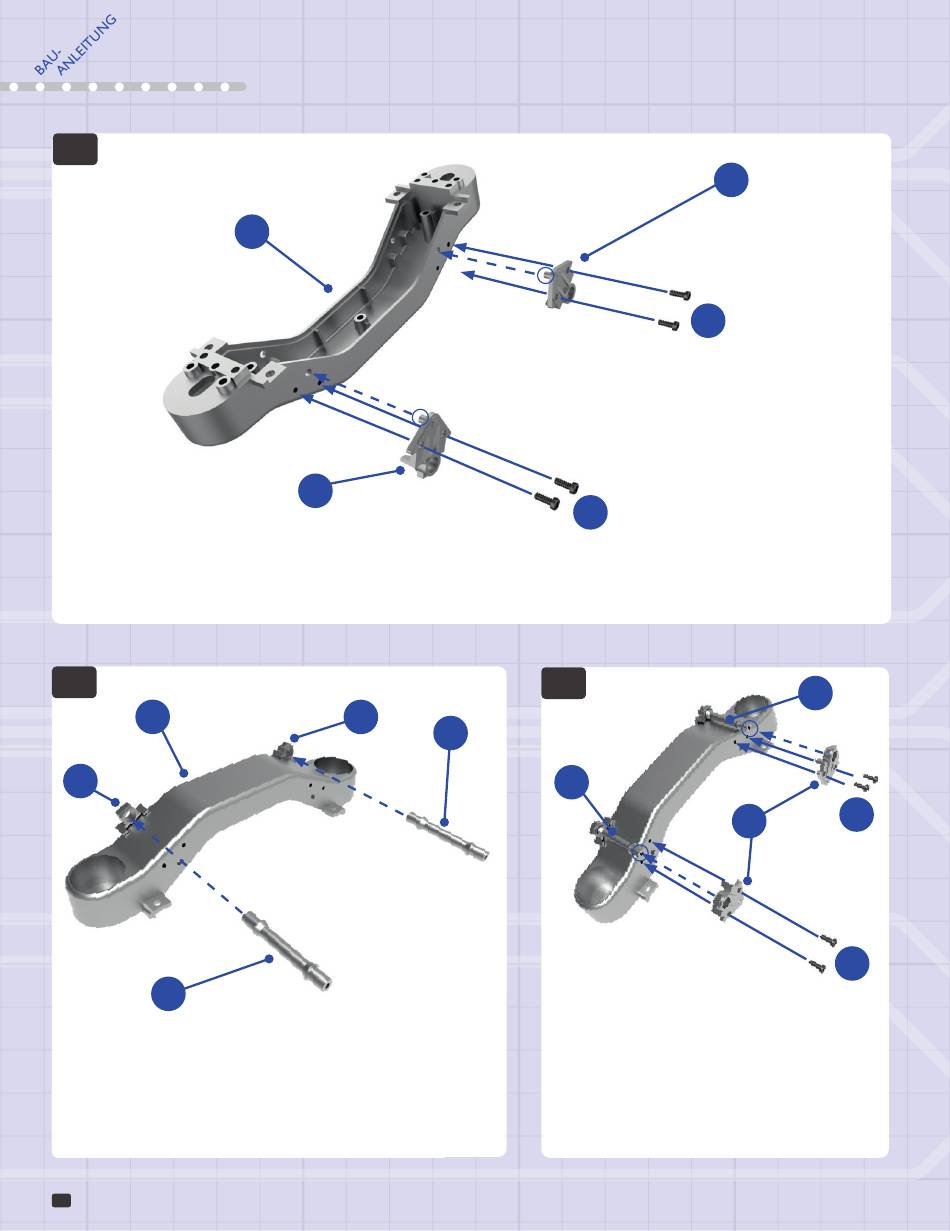

Nehmen Sie zwei Halterungen 5B und platzieren Sie sie auf
einer Seite der Vorderachse 5A. Befestigen Sie jede Halte-
rung mit zwei Schrauben EM an der Vorderachse.
2
5A
5B
5G
2
Drehen Sie die Vorderachse 5A. Nehmen Sie die zwei Längs-
lenkerachsen 5G und fügen Sie deren eines Ende in die großen
Bohrungen der Halterungen 5B ein. Schritt 3 zeigt noch einmal die
exakte Position der Achsen. Sie werden noch nicht fixiert.
Die Längslenkerachsen 5G sind etwas kürzer als die Abstandshalter 5F.
2
5A
5B
5B
HINWEIS:
EM
Die Zapfen an den Ecken der Halterungen
HINWEIS:
(eingekreist) passen in die entsprechenden Löcher der
Vorderachse, auf die die gestrichelten Linien weisen.
3
5G
5G
3
Wiederholen Sie Schritt 1: Nehmen Sie
die beiden übrigen Halterungen 5B und
befestigen Sie sie mit jeweils zwei Schrauben
EM auf der anderen Seite der Vorderachse 5A.
Achten Sie dabei darauf, dass die freien Enden
der (eingekreisten) Längslenkerachsen 5G in den
großen Bohrungen der Halterungen sitzen.
5B
EM
5G
EM
5B
EM
