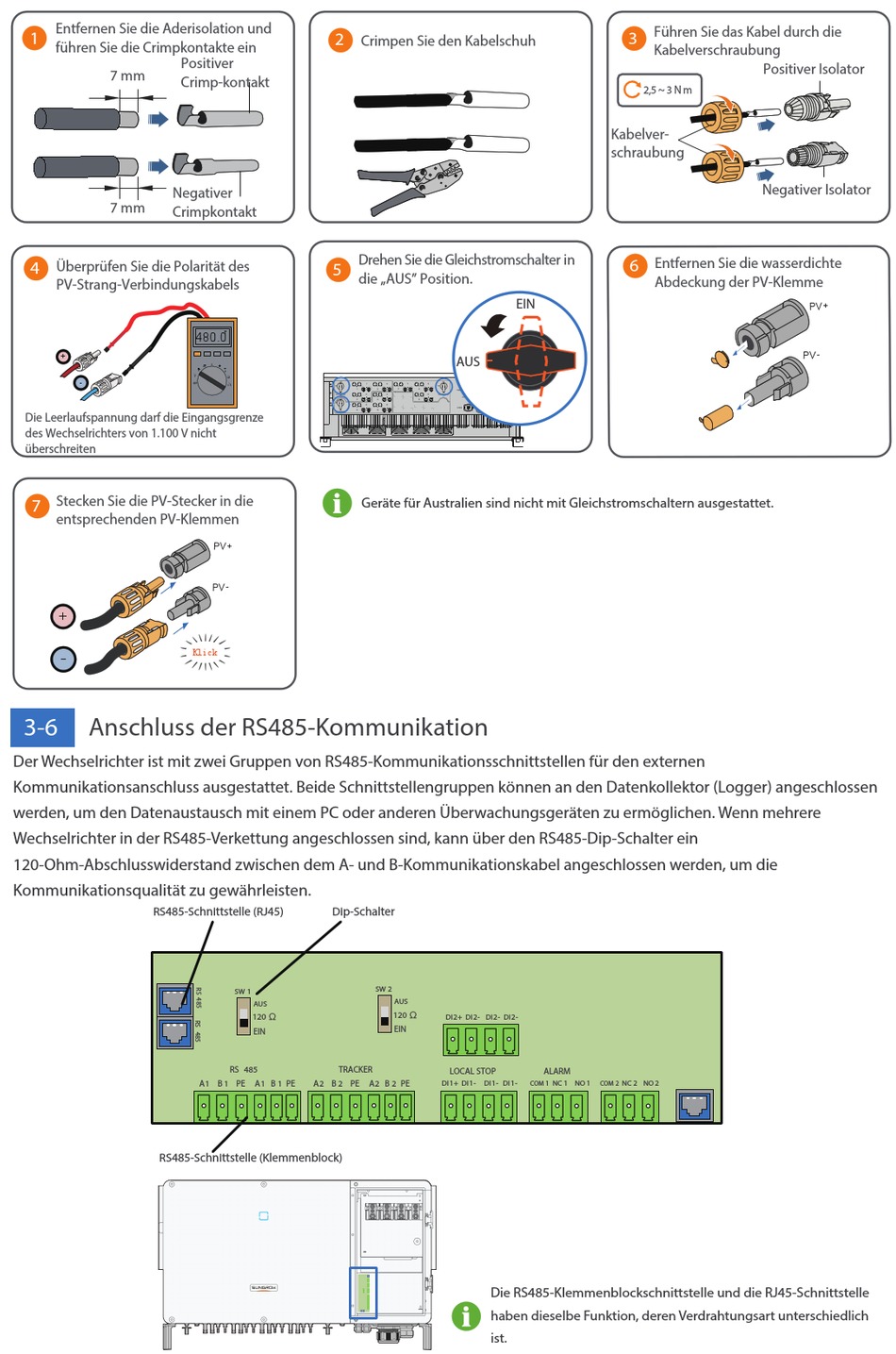

Entfernen Sie die Aderisolation und
1
führen Sie die Crimpkontakte ein
Positiver
7 mm
Crimp-kontakt
Negativer
7 mm
Crimpkontakt
Überprüfen Sie die Polarität des
4
PV-Strang-Verbindungskabels
+
-
Die Leerlaufspannung darf die Eingangsgrenze
des Wechselrichters von 1.100 V nicht
überschreiten
Stecken Sie die PV-Stecker in die
7
entsprechenden PV-Klemmen
+
-
3-6
Anschluss der RS485-Kommunikation
Der Wechselrichter ist mit zwei Gruppen von RS485-Kommunikationsschnittstellen für den externen
Kommunikationsanschluss ausgestattet. Beide Schnittstellengruppen können an den Datenkollektor (Logger) angeschlossen
werden, um den Datenaustausch mit einem PC oder anderen Überwachungsgeräten zu ermöglichen. Wenn mehrere
Wechselrichter in der RS485-Verkettung angeschlossen sind, kann über den RS485-Dip-Schalter ein
120-Ohm-Abschlusswiderstand zwischen dem A- und B-Kommunikationskabel angeschlossen werden, um die
Kommunikationsqualität zu gewährleisten.
RS485-Schnittstelle (RJ45)
RS485-Schnittstelle (Klemmenblock)
2
Crimpen Sie den Kabelschuh
Drehen Sie die Gleichstromschalter in
5
die „AUS" Position.
480.0
Geräte für Australien sind nicht mit Gleichstromschaltern ausgestattet.
Klick
Dip-Schalter
SW 1
AUS
120 ℃
EIN
RS 485
TRACKER
A1 B 1 PE
A1 B 1 PE
A2 B 2 PE
EIN
AUS
SW 2
AUS
120 ℃
DI2+ DI2- DI2- DI2-
EIN
LOCAL STOP
A2 B 2 PE
DI1+ DI1-
DI1- DI1-
COM 1
Die RS485-Klemmenblockschnittstelle und die RJ45-Schnittstelle
haben dieselbe Funktion, deren Verdrahtungsart unterschiedlich
ist.
Führen Sie das Kabel durch die
3
Kabelverschraubung
2,5 ~ 3 N m
Kabelver-
schraubung
Entfernen Sie die wasserdichte
6
Abdeckung der PV-Klemme
ALARM
NC 1 NO 1
COM 2
NC 2 NO 2
Positiver Isolator
Negativer Isolator
