5 Elektrische Verbindung
Beachten Sie die Klemmenbelegung auf dem Block. Schließen Sie die
Phasendrähte nicht an die Klemme „PE" oder den PE-Draht an die
Klemme „N" an. Andernfalls kann es zu nicht behebbaren Schäden am
Wechselrichter kommen.
4.

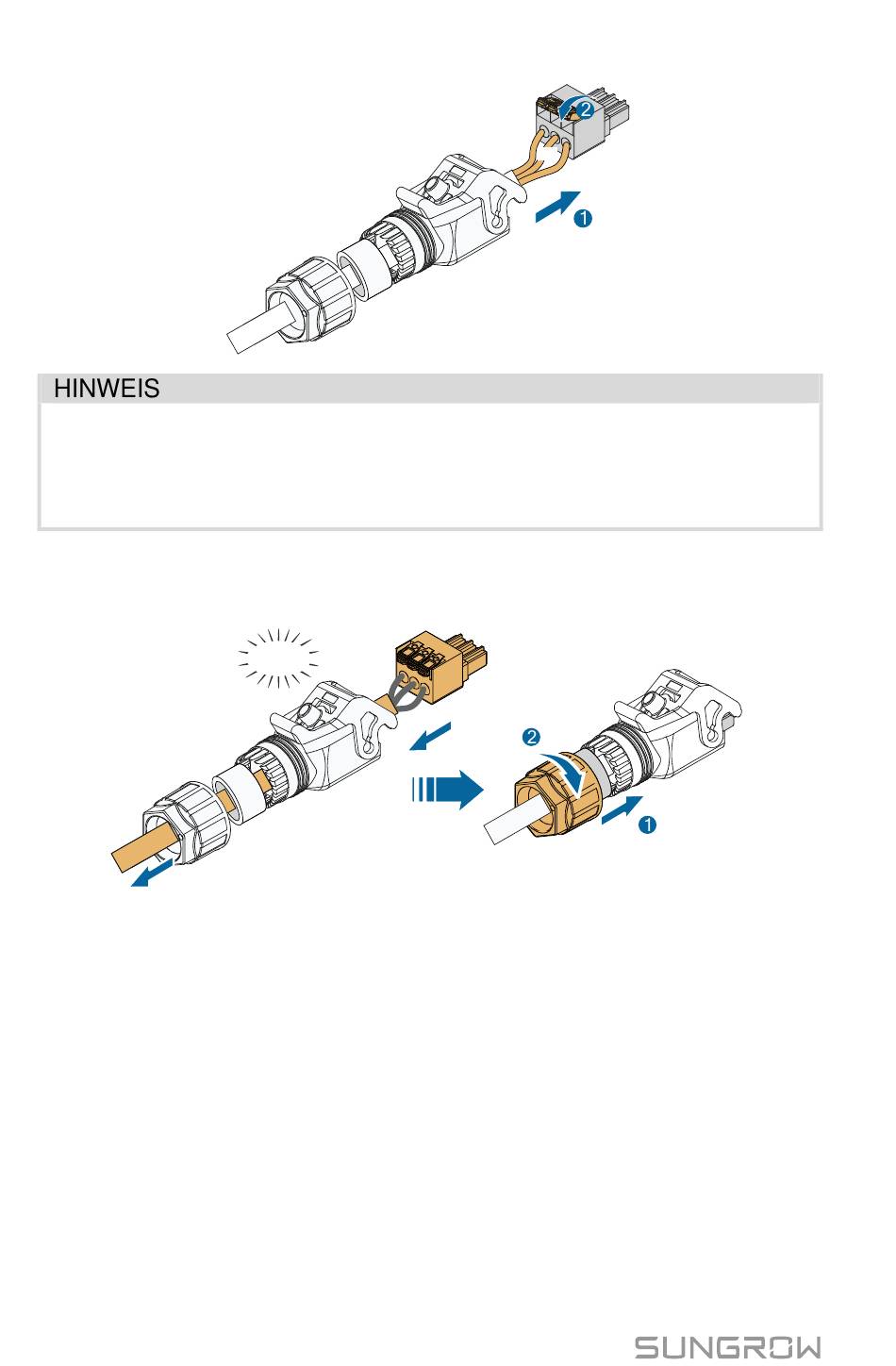

Fü gen Sie die AC-Klemme zusammen und schließen Sie sie mit einem
"Click" an das Gehä use an. Ziehen Sie die PG-Verschraubung mit einem
Drehmoment von 6,5 Nm fest.
5.4.3 Installieren des AC-Steckers
1.
Den Wechselstromschutzschalter ausschalten und gegen erneutes
Einschalten sichern.
2.
Messen Sie Spannung und Frequenz am Verbindungspunkt mit dem
Stromnetz, um sicherzustellen, dass die Werte innerhalb des in „10.1
Technische Daten " angegebenen Bereichs liegen.
3.
Verbinden Sie den AC-Stecker mit dem Anschlussbereich. Sichern sie
die Verschraubung am Stecker mit einem Anzugsdrehmoment von 1,2
Nm.
42
Click
Benutzerhandbuch
L
PE
N
