Aufbau

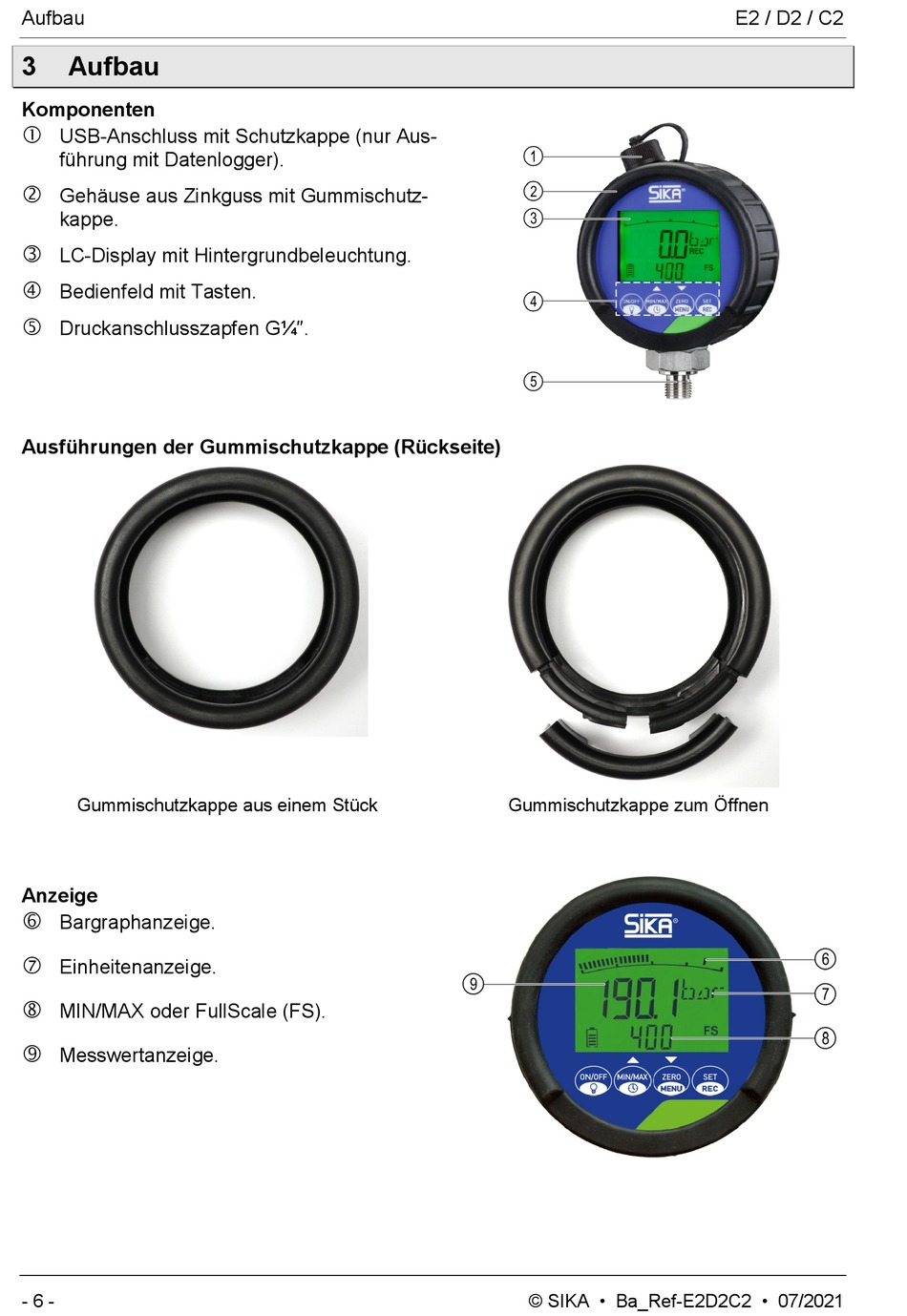

3 Aufbau
Komponenten
 USB-Anschluss mit Schutzkappe (nur Aus-
führung mit Datenlogger).
 Gehäuse aus Zinkguss mit Gummischutz-
kappe.

LC-Display mit Hintergrundbeleuchtung.
 Bedienfeld mit Tasten.
 Druckanschlusszapfen G¼".
Ausführungen der Gummischutzkappe (Rückseite)
Gummischutzkappe aus einem Stück
Anzeige

Bargraphanzeige.
 Einheitenanzeige.
 MIN/MAX oder FullScale (FS).
 Messwertanzeige.
- 6 -
Gummischutzkappe zum Öffnen
© SIKA • Ba_Ref-E2D2C2 • 07/2021
E2 / D2 / C2
