Digitalmanometer Typen E2 / D2 / C2
Digital Pressure Gauges Types E2 / D2 / C2
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sika E2

  • Seite 1 Betriebsanleitung ..........Seite 2 – 15 Operating manual ..........page 16 – 28 Digitalmanometer Typen E2 / D2 / C2 Digital Pressure Gauges Types E2 / D2 / C2...
  • Seite 2: Inhaltsverzeichnis

    • Aufbewahren für späteres Nachschlagen! • Bei Problemen oder Fragen wenden Sie sich bitte an Ihren Lieferanten oder direkt an uns: SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany  +49 5605 803-0 ...
  • Seite 3: Sicherheitshinweise

    E2 / D2 / C2 Sicherheitshinweise Sicherheitshinweise Betriebsanleitung sorgfältig lesen. Alle Anweisungen befolgen, um Personen- und Sachschä- den zu vermeiden. Bestimmungsgemäße Verwendung Das Digitalmanometer darf nur zum Prüfen, Einstellen und Kalibrieren von Druckmessein- richtungen verwendet werden. WARNUNG Das Digitalmanometer ist kein Sicherheitsbauteil im Sinne der Richtlinie 2006/42/EG (Maschinenrichtlinie).
  • Seite 4: Gerätebeschreibung

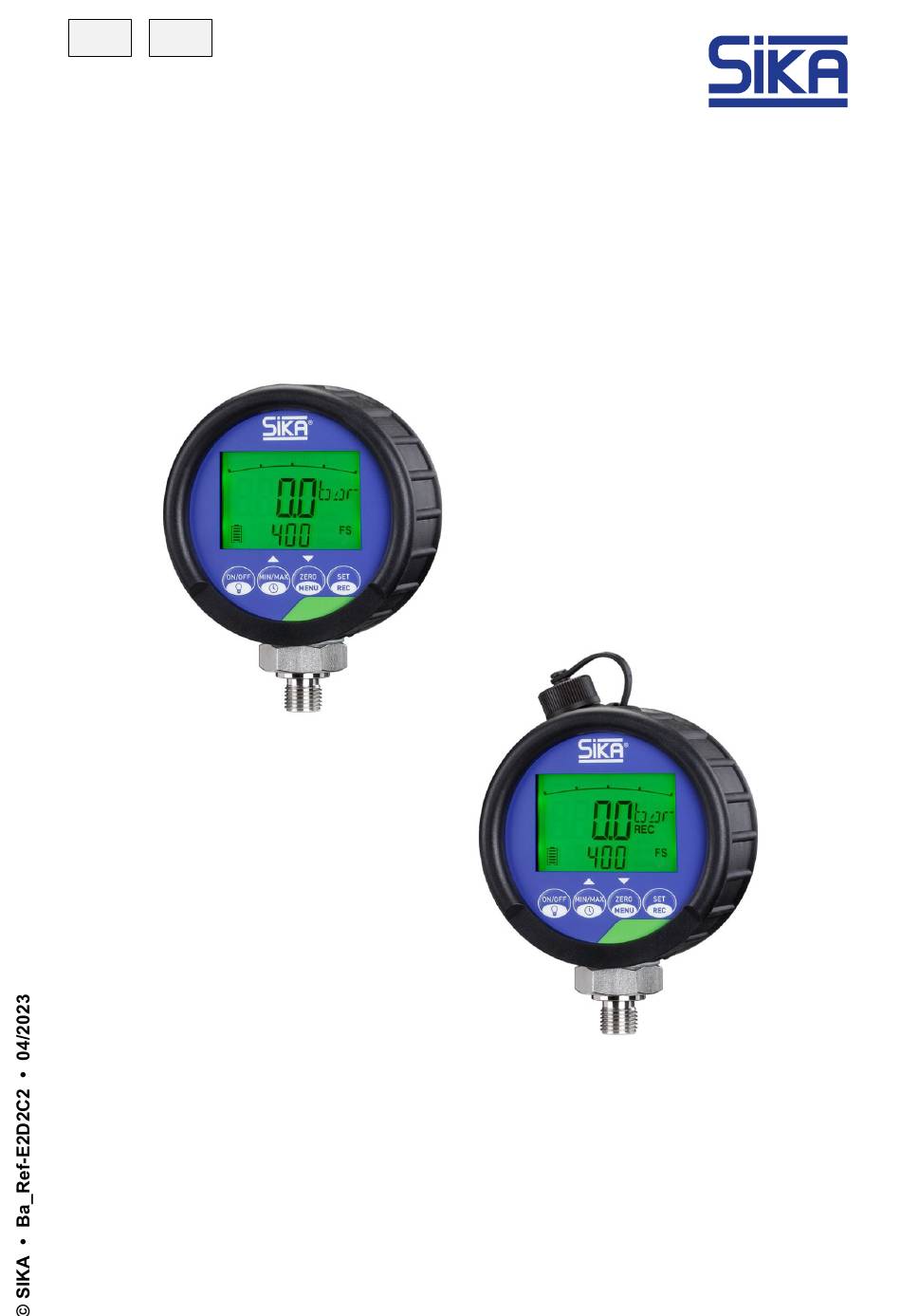

    Gerätebeschreibung Die Typen E2 / D2 / C2 sind Digitalmanometer mit Istwert- und MIN/MAX-Anzeige. Sie haben eine Genauigkeit von ±0,5 % Typ E2, ±0,1 % Typ D2 bzw. ±0,05 % Typ C2, bezogen auf den jeweiligen Druckbereichsendwert (FS). Die Signale der Druckmesszelle werden mit einer Abtastrate von 10 ms (100 Messwerte/s) erfasst, in Druckwerte umgerechnet und angezeigt.
  • Seite 5: Aufbau

    E2 / D2 / C2 Aufbau Aufbau Komponenten  USB-Anschluss mit Schutzkappe (nur Aus- führung mit Datenlogger).  Gehäuse aus Zinkguss mit Gummischutz- kappe.  LC-Display mit Hintergrundbeleuchtung.  Bedienfeld mit Tasten.  Druckanschlusszapfen G¼″. Ausführungen der Gummischutzkappe (Rückseite) Gummischutzkappe aus einem Stück Gummischutzkappe zum Öffnen...
  • Seite 6: Anschluss Und Batteriewechsel

    Anschluss und Batteriewechsel E2 / D2 / C2 Anschluss und Batteriewechsel Das Digitalmanometer hat ein G¼″ (BSPP) Außengewinde und wird werkseitig mit eingebau- ten Batterien geliefert. Das Gerät ist nach dem Einschalten betriebsbereit. WARNUNG Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen.
  • Seite 7: Batteriewechsel

    E2 / D2 / C2 Anschluss und Batteriewechsel 4.2 Batteriewechsel Die Batteriekapazität wird durch die Anzahl der Balken (0…5 Balken) im Batteriesymbol an- gezeigt. Die Batterien sollten gewechselt werden, wenn keine Balken mehr sichtbar sind und das Batteriesymbol blinkt. Das Digitalmanometer ist noch voll funktionsfähig.
  • Seite 8: Bedienung

    Bedienung E2 / D2 / C2 Bedienung Taste 1. Funktion 2. Funktion (2 s drücken) Gerät ein- oder ausschalten Hintergrundbeleuchtung ein- schalten (20 s) MIN-, MAX- oder Skalenendwert Datum und Uhrzeit einstellen* (FS) anzeigen Nullpunkt korrigieren Geräteeinstellungen öffnen MIN- und MAX-Werte löschen / Datenlogger starten oder been- Eingabe bestätigen...
  • Seite 9: Geräteeinstellungen

    E2 / D2 / C2 Bedienung  Die ZERO/MENU-Taste drücken. erscheint für 2 s in der Anzeige. Die ZERO-Funktion  2Ero on kann aktiviert werden.  Die SET/OK-Taste drücken, um die Nullpunktkorrektur durchzu- führen.  Die Anzeige und die MIN/MAX-Werte werden genullt.
  • Seite 10: Datum Und Uhrzeit Einstellen

    Datenlogger E2 / D2 / C2 5.3 Datum und Uhrzeit einstellen Nur Ausführung mit Datenlogger: Die MIN/MAX/ -Taste für 2 s drücken. Die SET/REC-Taste drücken, um fortzufahren. Jahr ( 4ear Monat ( Mntx Mit der SET/REC-Taste be- Tag ( stätigen.
  • Seite 11: Messdaten Übertragen Und Löschen

    E2 / D2 / C2 Wartung und Rücksendung 6.2 Messdaten übertragen und löschen Messdaten übertragen  Das Digitalmanometer mit dem beigelegten USB-Kabel an Ihren Computer anschließen.  Das Digitalmanometer ggf. einschalten. In der Anzeige erscheint . Das Digitalmanometer ist als Wechseldatenträger ein- Pc u5B gebunden.
  • Seite 12: Demontage Und Entsorgung

    Das Gerät besteht aus unterschiedlichen Materialien. Es darf nicht zusammen mit dem Hausmüll entsorgt werden.  Gerät der lokalen Wiederverwertung zuführen oder  Gerät an Ihren Lieferanten oder an SIKA zurücksenden. * WEEE-Reg.-Nr.: DE 25976360 - 12 - © SIKA • Ba_Ref-E2D2C2 • 04/2023...
  • Seite 13: Anzeigeauflösung Und Schwellenwerte

    E2 / D2 / C2 Anzeigeauflösung und Schwellenwerte Anzeigeauflösung und Schwellenwerte Anzeigeauflösung Druckbereich mbar -1...3 bar -,999….3,000 -9,99…43,51 -999…3000 -99,9…300,0 -1...5 bar -,999….5,000 -9,99…72,52 -999…5000 -99,9…500,0 -1...10 bar -,999….10,000 -9,99…145,04 -999…10000 -99,9…1000,0 -1...20 bar -,999….19,999 -14,5…290,1 -999…19999 -99,9…1999,9 -1...40 bar -1,00….40,00...
  • Seite 14: Eu-Konformitätserklärung

    Die Digitalmanometer der Typen E2 / D2 / C2 stimmen mit den Richtlinien 2014/30/EU, 2014/68/EU und 2011/65/EU überein. Die Typen E2 / D2 / C2 entsprechen den technischen Vorschriften DIN EN 61000-6-2 + Be- richtigung 1:2011, DIN EN 61000-6-3:2007 + Berichtigung 1:2011 und DIN EN 50581:2013.
  • Seite 15 E2 / D2 / C2 Technische Änderungen vorbehalten - 15 -...
