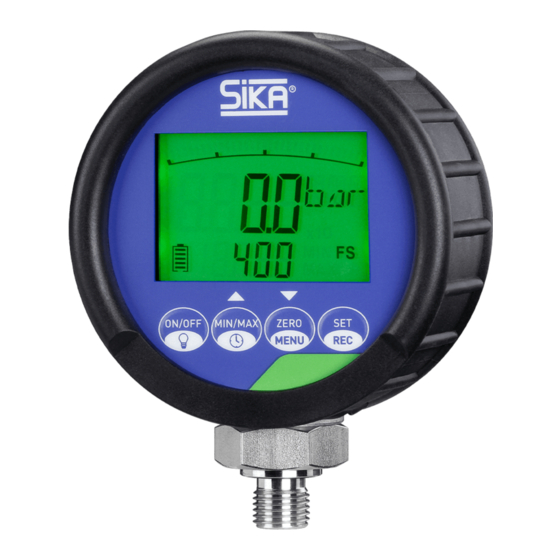

Sika E2 Betriebsanleitung

Digitalmanometer
Vorschau ausblenden Andere Handbücher für E2:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

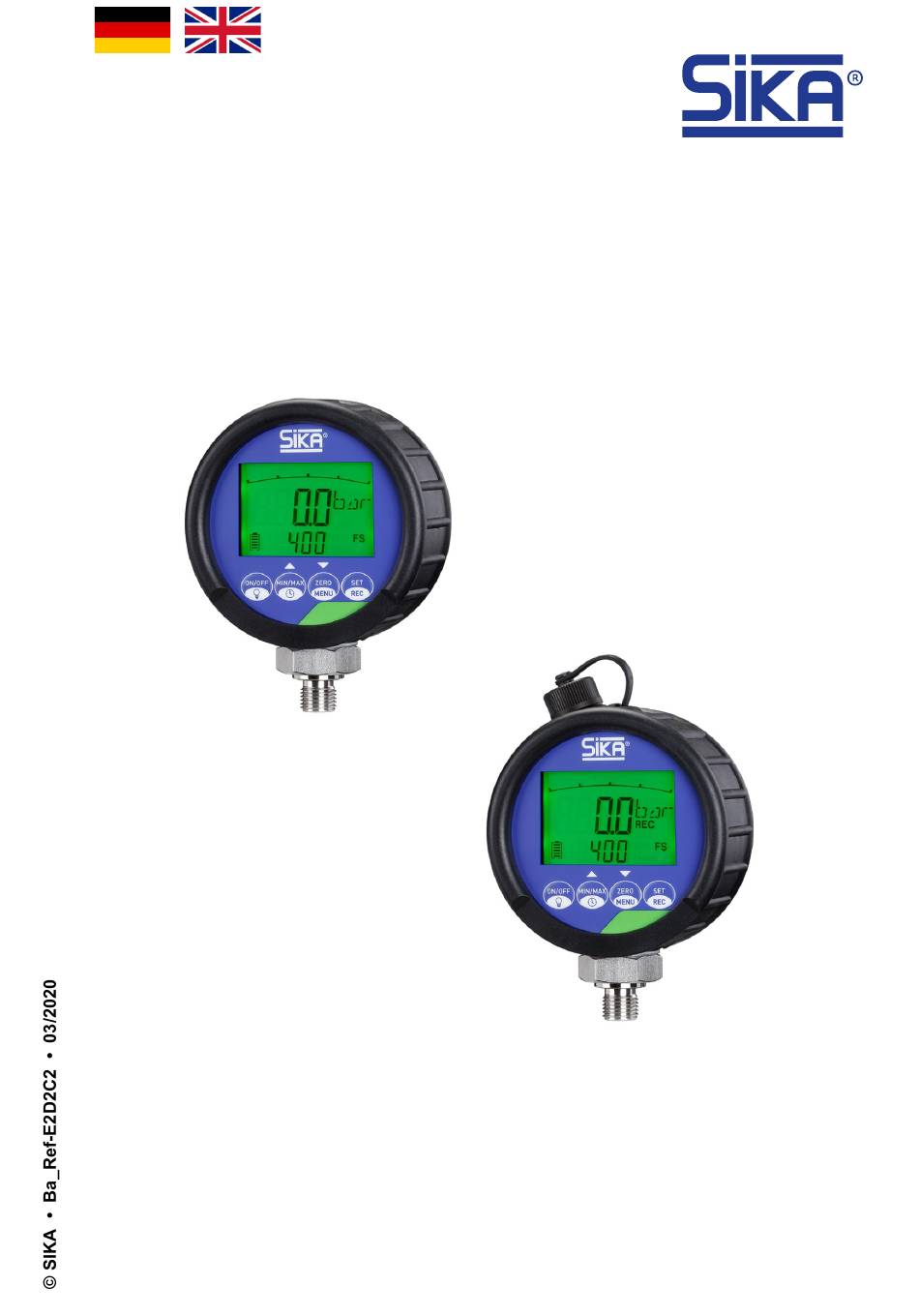

Betriebsanleitung
Betriebsanleitung .................................................. Seite 1 - 20
Operating manual ................................................ page 21 - 40
Digitalmanometer
Typen E2 / D2 / C2
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sika E2

Inhaltszusammenfassung für Sika E2

  • Seite 1 Betriebsanleitung Betriebsanleitung ..........Seite 1 - 20 Operating manual ..........page 21 - 40 Digitalmanometer Typen E2 / D2 / C2 Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.

  • Seite 2: Inhaltsverzeichnis

    E2 / D2 / C2 Inhaltsverzeichnis Seite Hinweise zur Betriebsanleitung ................. 3 Sicherheitshinweise ....................4 Gerätebeschreibung ....................6 Aufbau ........................7 Anschluss und Batteriewechsel ................. 8 4.1 Anschluss ........................ 8 4.2 Batteriewechsel ....................... 9 Bedienung ....................... 10 5.1 Anzeigemodus ...................... 10 5.2 Geräteeinstellungen ....................

  • Seite 3: Hinweise Zur Betriebsanleitung

    WICHTIG Nichtbeachtung kann Sach- und Umweltschäden zur Folge haben. Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany  +49 5605 803-0 ...

  • Seite 4: Sicherheitshinweise

    Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes Verhalten der Bediener erforderlich. SIKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwendung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer tech- nischen Informationen. In kunden- und anwendungsspezifischen Tests überprüft der Kunde die Eignung des Produktes für seinen Verwendungszweck.
  • Seite 5 E2 / D2 / C2 Sicherheitshinweise Allgemeine Sicherheitshinweise Bei allen Arbeiten sind die bestehenden nationalen Vorschriften zur Unfallverhütung und • Sicherheit am Arbeitsplatz einzuhalten. Vorhandene interne Vorschriften des Betreibers sind zu beachten, auch wenn diese nicht in dieser Anleitung genannt werden.

  • Seite 6: Gerätebeschreibung

    Gerätebeschreibung Die Typen E2 / D2 / C2 sind Digitalmanometer mit Istwert- und MIN/MAX-Anzeige. Sie haben eine Genauigkeit von ±0,5 % Typ E2, ±0,1 % Typ D2 bzw. ±0,05 % Typ C2, bezogen auf den jeweiligen Druckbereichsendwert (FS). Die Signale der Druckmesszelle werden mit einer Abtastrate von 10 ms (100 Messwerte/s) erfasst, in Druckwerte umgerechnet und angezeigt.

  • Seite 7: Aufbau

    E2 / D2 / C2 Aufbau Aufbau Komponenten:  USB-Anschluss mit Schutzkappe (nur Aus- führung mit Datenlogger).  Gehäuse aus Zinkguss mit Gummischutz- kappe.  LC-Display mit Hintergrundbeleuchtung.  Bedienfeld mit Tasten.  Druckanschlusszapfen G¼″. Anzeige:  Bargraphanzeige.  Einheitenanzeige.

  • Seite 8: Anschluss Und Batteriewechsel

    Anschluss und Batteriewechsel E2 / D2 / C2 Anschluss und Batteriewechsel Das Digitalmanometer hat ein G¼″ (BSPP) Außengewinde und wird werkseitig mit eingebau- ten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten betriebsbereit. WARNUNG Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen.

  • Seite 9: Batteriewechsel

    E2 / D2 / C2 Anschluss und Batteriewechsel 4.2 Batteriewechsel Die Batteriekapazität wird ständig vom der Elektronik des Digitalmanometers überwacht und über die Anzahl der Balken (0…5 Balken) im Batteriesymbol dargestellt. Die Batterien sollten ausgetauscht werden, wenn kein Balken mehr sichtbar ist und das Batteriesymbol blinkt.

  • Seite 10: Bedienung

    Druck wieder darunter, wird der aktuelle Messwert angezeigt. Erscheint die -Anzeige im drucklosen Zustand liegt eine Fehlfunk- tion vor.  Nehmen Sie bitte Kontakt mit SIKA auf. Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden.

  • Seite 11: Geräteeinstellungen

    E2 / D2 / C2 Bedienung  Drücken Sie die ZERO/MENU-Taste.  Es erscheint für 2 s in der Anzeige. Die ZERO- 2Ero on Funktion kann aktiviert werden.  Drücken Sie die SET/OK-Taste um die Nullpunktkorrektur durchzuführen.  Die Anzeige und die MIN/MAX-Werte werden genullt.

  • Seite 12: Datum Und Uhrzeit Einstellen

    Datenlogger E2 / D2 / C2 5.3 Datum und Uhrzeit einstellen Nur Ausführung mit Datenlogger: Drücken Sie MIN/MAX/ -Taste für 2 s. Drücken Sie die SET/REC-Taste um fortzufahren. Jahr ( 4ear Monat ( Mntx Bestätigen Sie mit der Tag ( SET/REC-Taste.

  • Seite 13: Messdaten Übertragen Und Löschen

    E2 / D2 / C2 Wartung und Reinigung 6.2 Messdaten übertragen und löschen Messdaten übertragen  Schließen Sie das Digitalmanometer mit dem beigelegten USB-Kabel an Ihren Computer  Schalten Sie das Digitalmanometer ggf. ein. Auf der Anzeige erscheint . Das Digitalmanometer wird als Wechseldatenträger Pc u5B eingebunden.

  • Seite 14: Demontage Und Entsorgung

    Das Gerät besteht aus unterschiedlichen Werkstoffen. Es darf nicht zusammen mit Hausmüll entsorgt werden.  Führen Sie das Gerät der lokalen Wiederverwertung zu oder  schicken Sie das Gerät an Ihren Lieferanten bzw. SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 - 14 - © SIKA • Ba_Ref-E2D2C2 • 03/2020...

  • Seite 15: Technische Daten

    Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild. E2 / D2 / C2 Druckbereiche Eingang - Piezoresistive Druckmesszelle -1…3/5 bar (E2) und -1…3/5/10 bar (D2 / C2) - DMS-Druckmesszelle -1…20/40/60 bar und 0…100/160/250/400/700/1000 bar Genauigkeit (25°C) - Typ E2 0,5 % FS ±1 Digit...

  • Seite 16: Anzeigeauflösung

    Technische Daten E2 / D2 / C2 E2 / D2 / C2 Umgebungsbedingungen und Prozessgrößen Betriebstemperatur 0…50 °C Medientemperatur -20…+80 °C Lagerungstemperatur -20…+60 °C rel. Feuchte < 85% Vibration (IEC 60068-2-6) 10…500 Hz / 5 g Schock (IEC 60068-2-29) 11 ms / 25 g...

  • Seite 17: Überlastwerte

    E2 / D2 / C2 Technische Daten WARNUNG Das Überschreiten der maximalen Überlastwerte (Pmax) kann zu Fehlfunktionen bis hin zur Zerstörung des Digitalmanometers führen. Überlastwerte Druckbereich Überlast Berstdruck -1...3 bar 12 bar 20 bar -1...5 bar 18 bar 30 bar -1...10 bar...

  • Seite 18: Eu-Konformitätserklärung

    Die Digitalmanometer der Typen E2 / D2 / C2 stimmen mit den Richtlinien 2014/30/EU, 2014/68/EU und 2011/65/EU überein. Die Typen E2 / D2 / C2 entsprechen den technischen Vorschriften DIN EN 61000-6-2 + Be- richtigung 1:2011, DIN EN 61000-6-3:2007 + Berichtigung 1:2011 und DIN EN 50581:2013.
  • Seite 19 E2 / D2 / C2 Technische Änderungen vorbehalten - 19 -...
