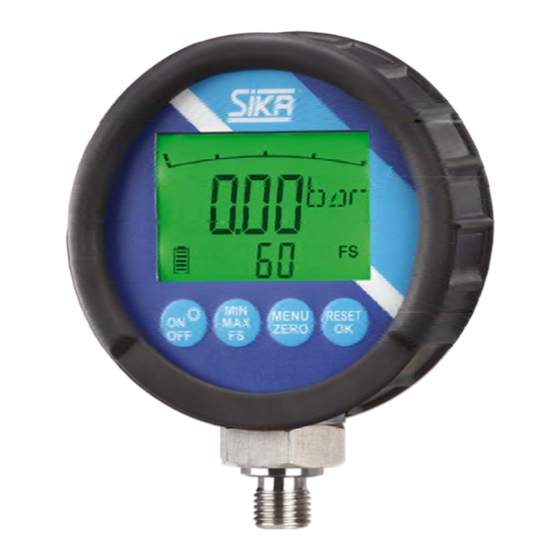

Sika E2 Betriebsanleitung
Digitalmanometer
Vorschau ausblenden
Andere Handbücher für E2:
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (40 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Betriebsanleitung
Betriebsanleitung ....................................................Seite 1 - 24
Operating manual .................................................. page 25 - 48
Digitalmanometer
Referenz Typ E2 / D2
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
(Original)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sika E2
Inhaltszusammenfassung für Sika E2

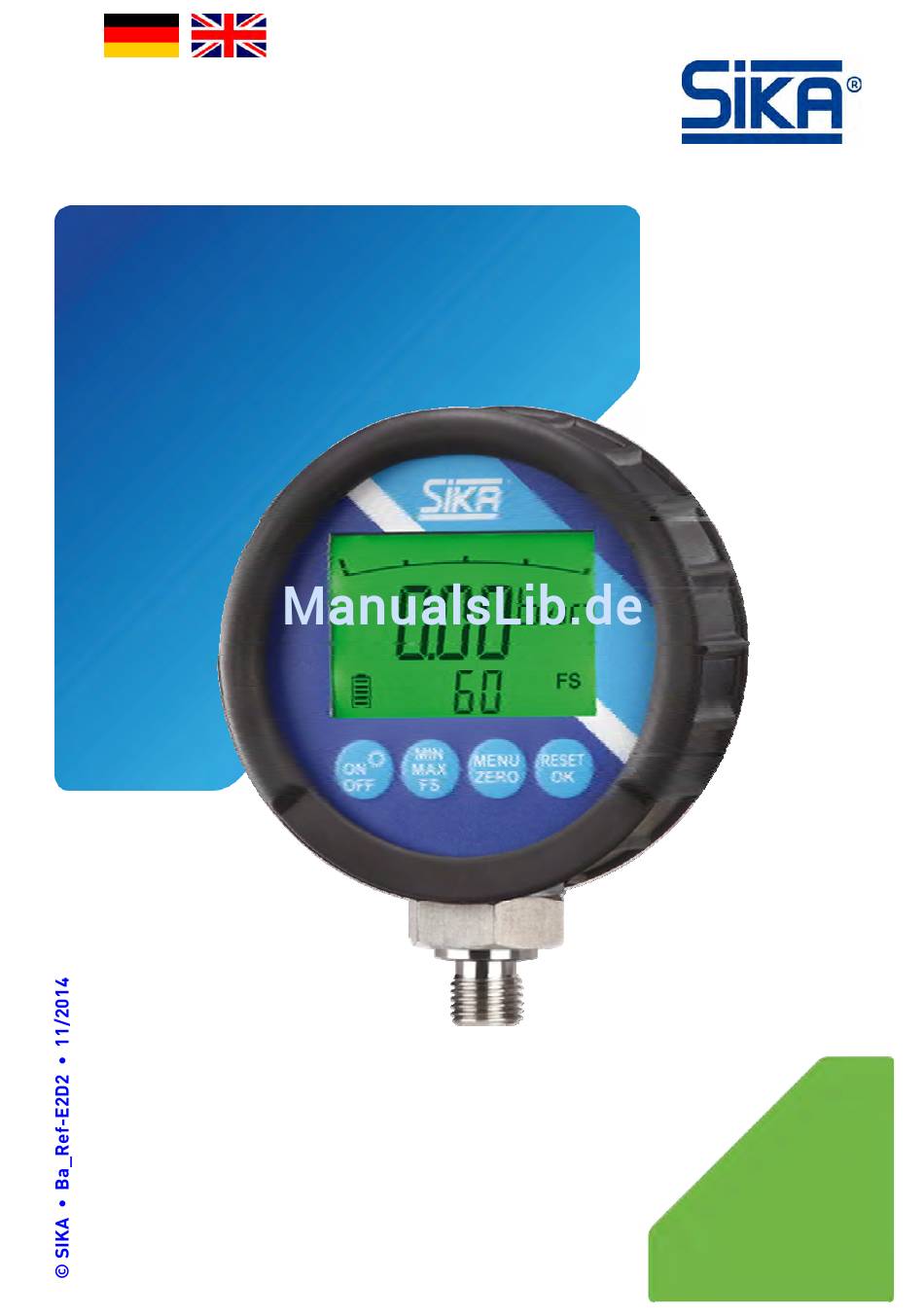

- Seite 1 Betriebsanleitung (Original) Betriebsanleitung ............Seite 1 - 24 Operating manual ..........page 25 - 48 Digitalmanometer Referenz Typ E2 / D2 Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
-
Seite 2: Inhaltsverzeichnis
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vor- behalten. - 2 - © SIKA • Ba_Ref-E2D2 • 11/2014... -
Seite 3: Hinweise Zur Betriebsanleitung
E2 / D2 Hinweise zur Betriebsanleitung Hinweise zur Betriebsanleitung Die Betriebsanleitung richtet sich an Facharbeiter und angelernte Arbeitskräfte. Lesen Sie vor jedem Arbeitsschritt die dazugehörigen Hinweise sorgfältig durch und halten Sie die vorgegebene Reihenfolge ein. Lesen Sie den Abschnitt "Sicherheitshinweise" besonders aufmerksam durch. -
Seite 4: Gerätebeschreibung
und die aus- tauschbaren Batterien. Die Referenzen haben eine Genauigkeit von ±0,5 % Typ E2 bzw. ±0,1 % Typ D2, bezogen auf den jeweilen Messbereichsendwert (FS). Die Verwendung als Druckreferenz ermöglicht das einfache Überprüfen, Einstellen und Ka- librieren von anderen Druckmesseinrichtungen. -
Seite 5: Bestimmungsgemäße Verwendung
Das Digitalmanometer E2 / D2 darf nur als Referenz zur Überprüfen, Einstellen und Kalibrie- ren von Druckmesseinrichtungen verwendet werden. Die Referenz E2 / D2 darf nicht außerhalb der Spezifikation oder unter Missachtung der Be- dienhinweise verwendet werden. WARNUNG! Kein Sicherheitsbauteil! Die Referenz E2 / D2 ist kein Sicherheitsbauteil im Sinne der Richtlinie 2006-42-EG (Maschinenrichtlinie). -
Seite 6: Sicherheitshinweise
Werden die darin enthaltenen Anweisungen, insbesondere die Sicherheitshinweise nicht beachtet, können Gefahren für Mensch, Umwelt, Gerät und Anlage die Folge sein. Das E2 / D2 entspricht dem aktuellen Stand der Technik. Dies betrifft die Genauigkeit, die Funktionsweise und den sicheren Betrieb des Gerätes. -
Seite 7: Anzeige, Funktionen Und Messvorgang
Anzeige, Funktionen und Messvorgang Anzeige, Funktionen und Messvorgang Zur Überprüfen, Einstellung oder Kalibrierung muss das Digitalmanometer E2 / D2 mit ei- nem Druckerzeuger und der zu prüfenden Druckmesseinrichtungen verbunden werden. Der Abschnitt "Messvorgang" beschreibt beispielhaft die Kalibrierung mit einer pneumati- schen Handpumpe P40.2 als Druckerzeuger und einem mechanischen Manometer als Prüf-... - Seite 8 Für den Messvorgang ist es wichtig, dass an der Referenz und dem Prüfling der gleiche Druck an- liegt. Dies ist bei der pneumatischen Handpumpe P40.2 sichergestellt. Die Referenz E2 / D2 wird über den Druck- anschlusszapfen direkt auf die Handpumpe geschraubt.
-
Seite 9: Anschluss Und Batteriewechsel
E2 / D2 Anschluss und Batteriewechsel Anschluss und Batteriewechsel Das Digitalmanometer E2 / D2 hat ein G¼" (BSPP) Außengewinde und wird werkseitig mit eingebauten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten ( § 5.2) betriebs- bereit. WARNUNG! Materialschaden und Verletzungsgefahr! Beachten Sie die Nenndruckangaben des Messanschlusses und der Adapter! Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen. -
Seite 10: Batteriewechsel
Anschluss und Batteriewechsel E2 / D2 4.2 Batteriewechsel Die Batteriekapazität wird ständig vom der Elektronik des E2 / D2 überwacht und über die Anzahl der Balken (0…5 Balken) im Batteriesymbol dargestellt. Die Batterien sollten ausgetauscht werden, wenn kein Balken mehr sichtbar ist und das Batteriesymbol blinkt. -
Seite 11: Inbetriebnahme, Ein- Und Ausschalten
Das Digitalmanometer E2 / D2 wird werkseitig mit eingebauten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten ( § 5.2) betriebsbereit. 5.1 Inbetriebnahme Beachten Sie vor dem erstmaligen Einschalten des E2 / D2 und bei Änderungen im Messauf- bau die nachfolgenden Hinweise. Überprüfen Sie, ob ... -
Seite 12: Messbetrieb Und Bedienung Der Funktionen
Messbetrieb und Bedienung der Funktionen E2 / D2 Messbetrieb und Bedienung der Funktionen Nach dem Einschalten und der Startprozedur befindet sich der E2 / D2 im Messbetrieb. Der aktuelle Messwert wird angezeigt. 6.1 Messbetrieb Die nachfolgende Abbildung zeigt die Bedienung und Funktionen im Messbetrieb: Im Messbetrieb können Sie die verschiedenen Funktionen (... -
Seite 13: Menü Für Geräteeinstellungen
E2 / D2 Messbetrieb und Bedienung der Funktionen 6.1.1 Menü für Geräteeinstellungen Die Gerätefunktionen "automatische Abschaltung", "Einheiten" und "Anzeigefilter" werden im Menü für Geräteeinstellungen konfiguriert Die nachfolgende Abbildung zeigt den Ablauf der Geräteeinstellungen: Der Aufruf des Menüs für die Geräteeinstellungen erfolgt über die MENU-Taste. -
Seite 14: Bedienung Der Funktionen
"-Anzeige: Die " "-Anzeige erscheint, wenn der aktuelle Druck außerhalb des Druckbereiches (≥ 110% FS) des E2 / D2 liegt. Sinkt der Druck wieder darunter wird der aktuelle Messwert angezeigt. Der MAX-Wert zeigt weiterhin " " an und muss erst zurückgesetzt werden. - Seite 15 E2 / D2 Messbetrieb und Bedienung der Funktionen Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden. VORSICHT! Fehlmessungen! Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Wird die ZERO-Funtion bei vorhandenem Druck aktiviert, erfolgt die Druckmessung nicht mehr gegen Umgebungs- druck und es kommt zu Fehlmessungen.
-
Seite 16: Funktionen Im Menü Für Geräteeinstellungen
Bei aktivierter Funktion wird das Gerät automatisch nach 5 Minuten abgeschaltet. Ist die Funktion deaktiviert, ist das Gerät im Dauerbetrieb und muss über die ON/OFF-Taste manuell ausgeschaltet werden. Die aktuelle Einstellung wird beim Einschalten des E2 / D2 angezeigt: "... - Seite 17 E2 / D2 Messbetrieb und Bedienung der Funktionen Filtereinstellung (Dämpfung): Der Menüpunkt " " dient der Dämpfung der Anzeige. Drücken Sie die MENU-Taste sooft bis der Menüpunkt " " erscheint. Es erscheint " " und rechts daneben der aktuelle Wert ( ...
-
Seite 18: Wartung Und Reinigung, Lagerung Und Transport
Verändern Sie niemals das Gerät und führen Sie keine Reparaturen selbst daran durch. Wartung: Das Digitalmanometer E2 / D2 ist wartungsfrei und kann auch nicht vom Anwender repariert werden. Bei einem Defekt muss das Gerät ausgetauscht oder zur Reparatur an den Herstel- ler zurückgeschickt werden. -
Seite 19: Demontage Und Entsorgung
Achten Sie auf möglicherweise austretende Medien. Treffen Sie Vorkehrungen um diese aufzufangen. Lösen Sie den Druckanschlusszapfen mit einem Gabelschlüssel (SW 27). Drehen Sie den E2 / D2 mit der Hand aus dem Messaufbau. Entsorgung: Konform zu den Richtlinien 2002/95/CE (RoHS) und 2002/96/EG (WEEE) muss das Gerät se- parat als Elektro- und Elektronikschrott entsorgt werden. -
Seite 20: Technische Daten
E2 / D2 Technische Daten Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild. Kenndaten Referenz E2 / D2 Messbereiche Eingang - Piezzo-Resistive Druckmesszelle -1…3 bar - DMS Druckmesszelle -1…40/60 bar und 0…400/700/1000 bar... -
Seite 21: Anzeigeauflösung
E2 / D2 Technische Daten Anzeigeauflösung Messbereich bar (kg/cm2) mH2O mbar -1…3 bar -,999….3,000 -10,2…30,6 -15,0…45,0 -999…3000 -100,0…300,0 -1…40 bar -1,00….40,00 -10,2…408,2 -15…580 -100…4000 -0,10…4,00 -1…60 bar -1,00….60,00 -10,2…612,2 -15…870 -100…6000 -0,01…6,00 0…400 bar 0,0…..400,0 0…4082 0…5800 0…4000(x10) 0,00…40,00 0…700 bar 0,0…..700,0... -
Seite 22: Eg-Konformitätserklärung
EG-Konformitätserklärung E2 / D2 10 EG-Konformitätserklärung - 22 - © SIKA • Ba_Ref-E2D2 • 11/2014... - Seite 23 E2 / D2 Für ihre Notizen Technische Änderungen vorbehalten - 23 -...
