Inhaltszusammenfassung für Sika E2

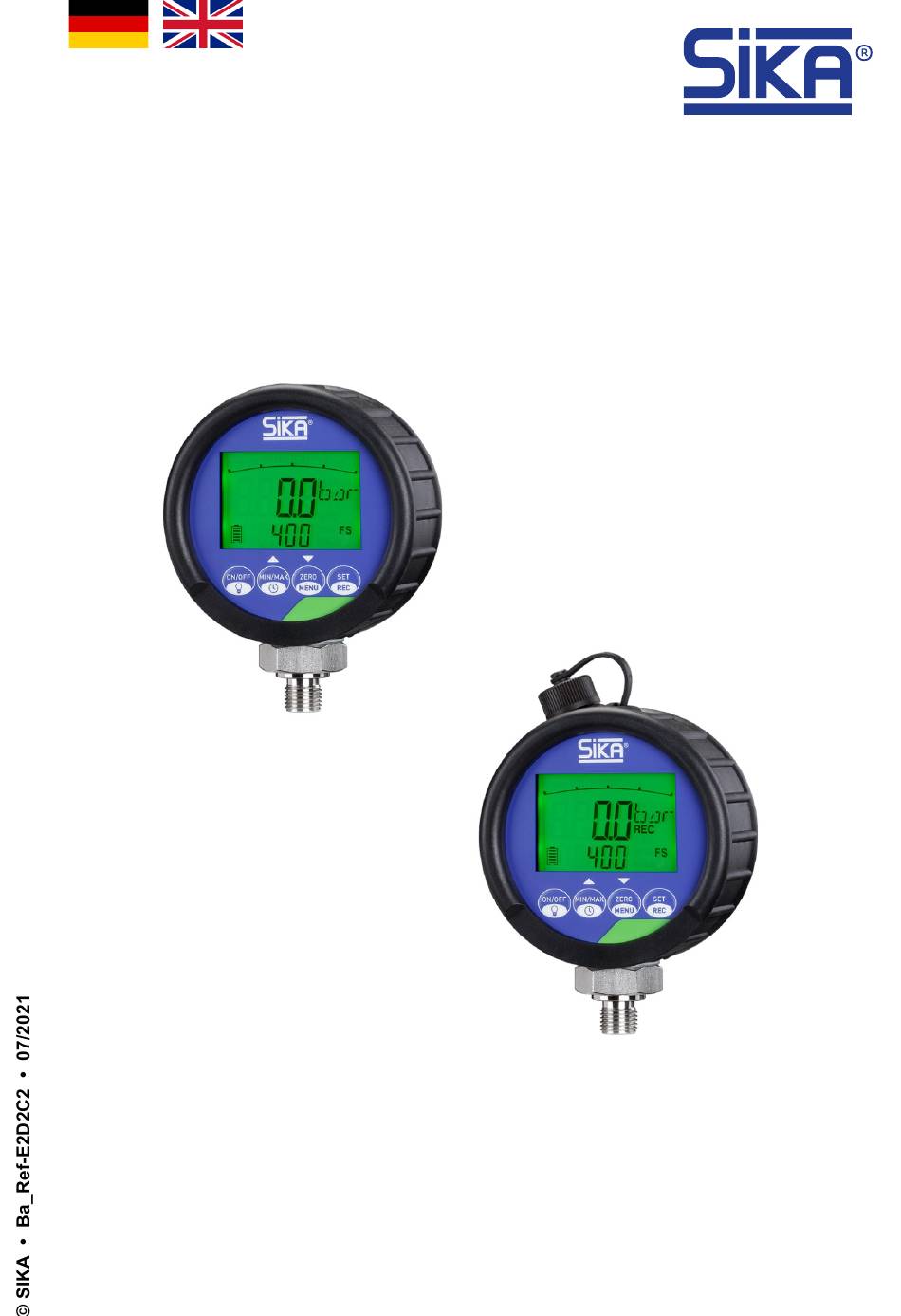

- Seite 1 Betriebsanleitung ..........Seite 2 – 19 Operating manual ..........page 20 – 39 Digitalmanometer Typen E2 / D2 / C2 Digital pressure gauges types E2 / D2 / C2...
-
Seite 2: Inhaltsverzeichnis
E2 / D2 / C2 Inhaltsverzeichnis Seite Hinweise zur Betriebsanleitung ................. 3 Sicherheitshinweise ....................4 Gerätebeschreibung ....................5 Aufbau ........................6 Anschluss und Batteriewechsel ................. 7 4.1 Anschluss ........................ 7 4.2 Batteriewechsel ....................... 8 Bedienung ......................... 9 5.1 Anzeigemodus ......................9 5.2 Geräteeinstellungen .................... -
Seite 3: Hinweise Zur Betriebsanleitung
WICHTIG Nichtbeachtung kann Sach- und Umweltschäden zur Folge haben. Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 34260 Kaufungen / Germany +49 5605 803-0 ... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise E2 / D2 / C2 Sicherheitshinweise Lesen Sie die Betriebsanleitung sorgfältig durch. Befolgen Sie alle Anweisungen und Hin- weise, um Personen- oder Sachschäden zu vermeiden. Bestimmungsgemäße Verwendung Das Digitalmanometer darf nur zum Prüfen, Einstellen und Kalibrieren von Druckmessein- richtungen verwendet werden. -
Seite 5: Gerätebeschreibung

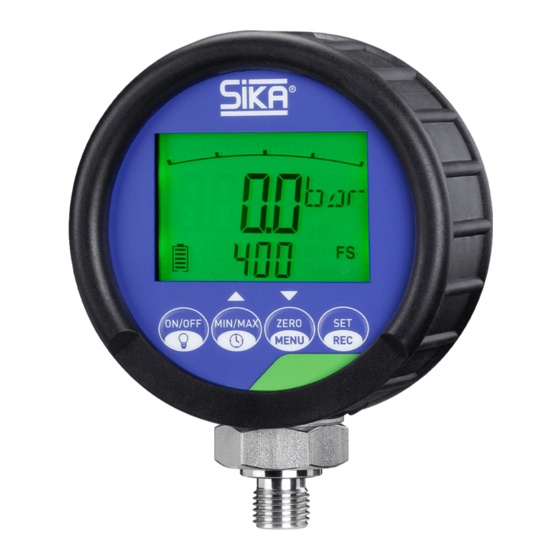

Gerätebeschreibung Die Typen E2 / D2 / C2 sind Digitalmanometer mit Istwert- und MIN/MAX-Anzeige. Sie haben eine Genauigkeit von ±0,5 % Typ E2, ±0,1 % Typ D2 bzw. ±0,05 % Typ C2, bezogen auf den jeweiligen Druckbereichsendwert (FS). Die Signale der Druckmesszelle werden mit einer Abtastrate von 10 ms (100 Messwerte/s) erfasst, in Druckwerte umgerechnet und angezeigt. -
Seite 6: Aufbau
Aufbau E2 / D2 / C2 Aufbau Komponenten USB-Anschluss mit Schutzkappe (nur Aus- führung mit Datenlogger). Gehäuse aus Zinkguss mit Gummischutz- kappe. LC-Display mit Hintergrundbeleuchtung. Bedienfeld mit Tasten. Druckanschlusszapfen G¼″. Ausführungen der Gummischutzkappe (Rückseite) Gummischutzkappe aus einem Stück Gummischutzkappe zum Öffnen... -
Seite 7: Anschluss Und Batteriewechsel
E2 / D2 / C2 Anschluss und Batteriewechsel Anschluss und Batteriewechsel Das Digitalmanometer hat ein G¼″ (BSPP) Außengewinde und wird werkseitig mit eingebau- ten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten betriebsbereit. WARNUNG Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen. -
Seite 8: Batteriewechsel
Anschluss und Batteriewechsel E2 / D2 / C2 4.2 Batteriewechsel Die Batteriekapazität wird über die Anzahl der Balken (0…5 Balken) im Batteriesymbol dar- gestellt. Die Batterien sollten ausgetauscht werden, wenn kein Balken mehr sichtbar ist und das Batteriesymbol blinkt. Das Digitalmanometer ist noch voll funktionsfähig. -
Seite 9: Bedienung
Druck wieder darunter, wird der aktuelle Messwert angezeigt. Erscheint die -Anzeige im drucklosen Zustand liegt eine Fehlfunk- tion vor. Nehmen Sie bitte Kontakt mit SIKA auf. Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden. -
Seite 10: Geräteeinstellungen
Bedienung E2 / D2 / C2 Drücken Sie die ZERO/MENU-Taste. Es erscheint für 2 s in der Anzeige. Die ZERO- 2Ero on Funktion kann aktiviert werden. Drücken Sie die SET/OK-Taste um die Nullpunktkorrektur durchzuführen. Die Anzeige und die MIN/MAX-Werte werden genullt. -
Seite 11: Datum Und Uhrzeit Einstellen
E2 / D2 / C2 Datenlogger 5.3 Datum und Uhrzeit einstellen Nur Ausführung mit Datenlogger: Drücken Sie MIN/MAX/ -Taste für 2 s. Drücken Sie die SET/REC-Taste um fortzufahren. Jahr ( 4ear Monat ( Mntx Bestätigen Sie mit der Tag ( SET/REC-Taste. -
Seite 12: Messdaten Übertragen Und Löschen
Wartung und Rücksendung E2 / D2 / C2 6.2 Messdaten übertragen und löschen Messdaten übertragen Schließen Sie das Digitalmanometer mit dem beigelegten USB-Kabel an Ihren Computer Schalten Sie das Digitalmanometer ggf. ein. Auf der Anzeige erscheint . Das Digitalmanometer wird als Wechseldatenträger Pc u5B eingebunden. -
Seite 13: Demontage Und Entsorgung
Das Gerät besteht aus unterschiedlichen Werkstoffen. Es darf nicht zusammen mit Hausmüll entsorgt werden. Führen Sie das Gerät der lokalen Wiederverwertung zu oder schicken Sie das Gerät an Ihren Lieferanten bzw. SIKA zurück. * WEEE-Reg.-Nr.: DE 25976360 Technische Änderungen vorbehalten - 13 -... -
Seite 14: Technische Daten
Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild. E2 / D2 / C2 Druckbereiche Eingang - Piezoresistive Druckmesszelle -1…3/5 bar (E2) und -1…3/5/10 bar (D2 / C2) - DMS-Druckmesszelle -1…10 (E2), -1…20/40/60 bar und 0…100/160/250/400/700/1000 bar Genauigkeit (25°C) ±(% vom Druckbereichsendwert)(FS) -
Seite 15: Anzeigeauflösung
E2 / D2 / C2 Technische Daten E2 / D2 / C2 Umgebungsbedingungen und Prozessgrößen Betriebstemperatur 0…50 °C Medientemperatur -20…+80 °C Lagerungstemperatur -20…+60 °C rel. Feuchte < 85% Vibration (IEC 60068-2-6) 10…500 Hz / 5 g Schock (IEC 60068-2-29) 11 ms / 25 g... -
Seite 16: Überlastwerte
Technische Daten E2 / D2 / C2 WARNUNG Das Überschreiten der maximalen Überlastwerte (Pmax) kann zu Fehlfunktionen bis hin zur Zerstörung des Digitalmanometers führen. Überlastwerte Druckbereich Überlast Berstdruck -1...3 bar 12 bar 20 bar -1...5 bar 18 bar 30 bar -1...10 bar... -
Seite 17: Abmessungen
E2 / D2 / C2 Technische Daten 9.1 Abmessungen DMS-Druckmesszelle ohne Datenlogger DMS-Druckmesszelle mit Datenlogger Technische Änderungen vorbehalten - 17 -... - Seite 18 Technische Daten E2 / D2 / C2 Piezoresistive Druckmesszelle ohne Datenlogger Piezoresistive Druckmesszelle mit Datenlogger - 18 - © SIKA • Ba_Ref-E2D2C2 • 07/2021...
-
Seite 19: Eu-Konformitätserklärung
Die Digitalmanometer der Typen E2 / D2 / C2 stimmen mit den Richtlinien 2014/30/EU, 2014/68/EU und 2011/65/EU überein. Die Typen E2 / D2 / C2 entsprechen den technischen Vorschriften DIN EN 61000-6-2 + Be- richtigung 1:2011, DIN EN 61000-6-3:2007 + Berichtigung 1:2011 und DIN EN 50581:2013. - Seite 38 E2 / D2 / C2 - 38 - © SIKA • Ba_Ref-E2D2C2 • 07/2021...
