Die Drehschieberpumpen der UnoLine Plus-Baureihe sind wassergekühlt und besit-
zen einen Betriebsmittel-Sammelbehälter mit Rücklauf, über den das Betriebsmittel ste-
tig und langsam umgewälzt wird. Kondensate, Schmutz- und Staubteile können sich so
vom Betriebsmittel trennen und im Sumpf des Sammelbehälters ablagern. Durch diese
Einrichtung haben die Pumpen einen sehr großen Betriebsmittelvorrat (BA 251 ca. 17 l,
BA 501 ca. 45 l).
Die federbelasteten Pumpenventile sind aus verschleißfestem Edelstahl. Die Pumpe
wird über Keilriemen angetrieben. Pumpe und Motor sind zusammen auf einen Grund-
rahmen montiert.
Ein Kühlwasser-Regler steuert die Durchflußmenge des Kühlwassers in Abhängigkeit
von der Pumpentemperatur, so dass die Pumpe auf der erforderlichen Betriebstempera-
tur gehalten wird.

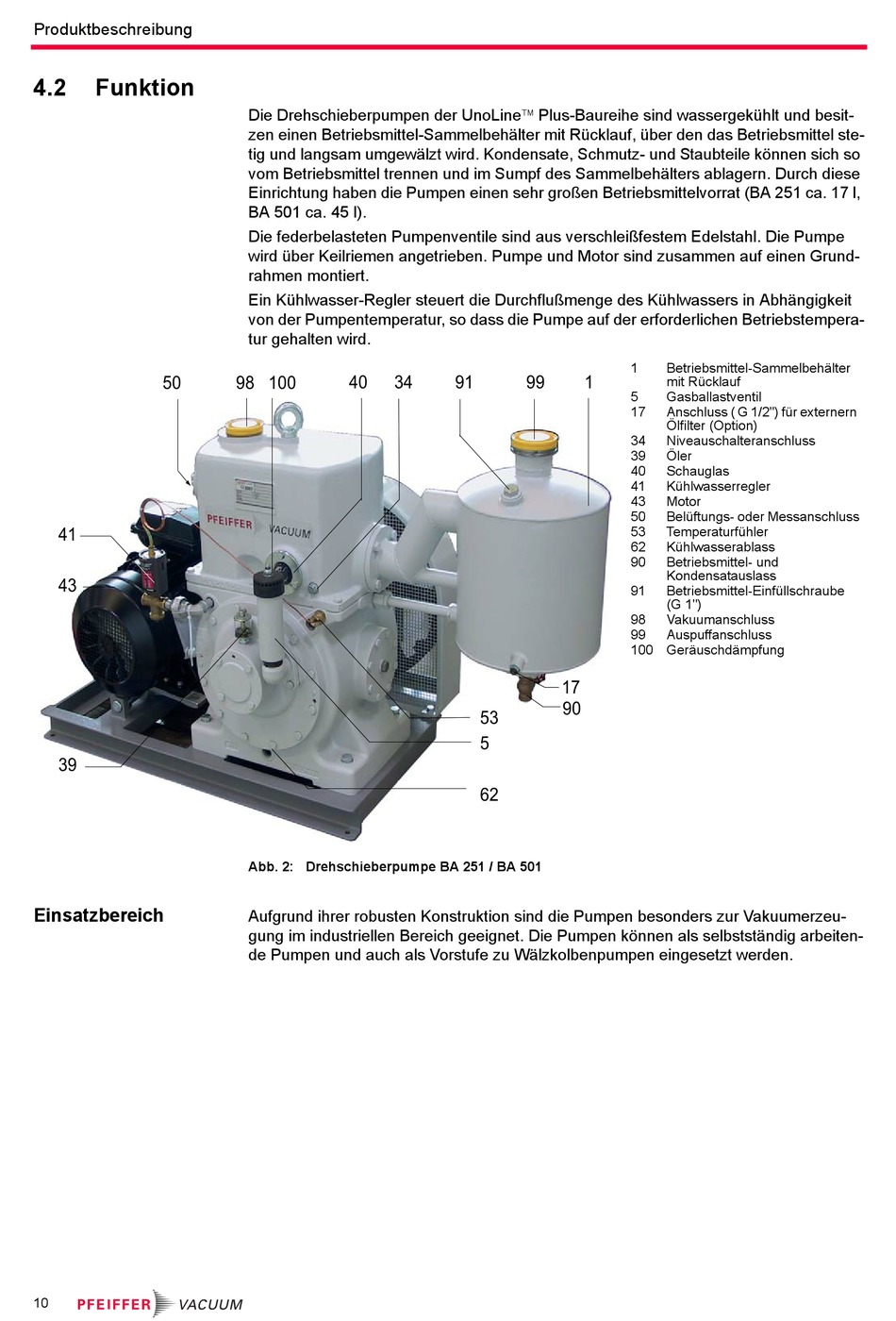

Abb. 2: Drehschieberpumpe BA 251 / BA 501
Aufgrund ihrer robusten Konstruktion sind die Pumpen besonders zur Vakuumerzeu-
gung im industriellen Bereich geeignet. Die Pumpen können als selbstständig arbeiten-
de Pumpen und auch als Vorstufe zu Wälzkolbenpumpen eingesetzt werden.
