Produktbeschreibung

3 Produktbeschreibung
3.1 Funktion
Die Membranpumpe der Baureihe MVP 030-3 DC ist eine trocken verdichtende Vakuumpumpe mit
3 Pumpstufen. Die Vakuumpumpe ist eine Verdrängerpumpe mit einer, durch die Bewegung der Memb-
rane erzeugten, periodischen Veränderung der Schöpfraumgröße. Die Ventile öffnen und schließen
durch die Gasströmung selbsttätig. Die Pumpenaggregate sind direkt mit dem Antriebsmotor verbun-
den.
8
7
Abb. 2:
1
2
3
4
4.1 Spülgasdüse (optional)
3.1.1 Antrieb
Die Membranpumpe bildet mit der Antriebselektronik eine kompakte Einheit. Die integrierte Antriebs-
elektronik ermöglicht die Steuerung und Überwachung von Pumpenfunktionen über die Schnittstelle
"remote" durch ein Pfeiffer Vacuum Steuergerät.
3.1.2 Pumpsystem
Die Membranpumpe hat 4 Membranköpfe und 3 Pumpstufen.
3.1.3 Kühlung
Die Membranpumpe ist konvektionsgekühlt. Der Antriebsmotor hat einen eigenen Lüfter.
3.2 Anschlüsse
Anschluss
Tab. 5:
16/60
6 5

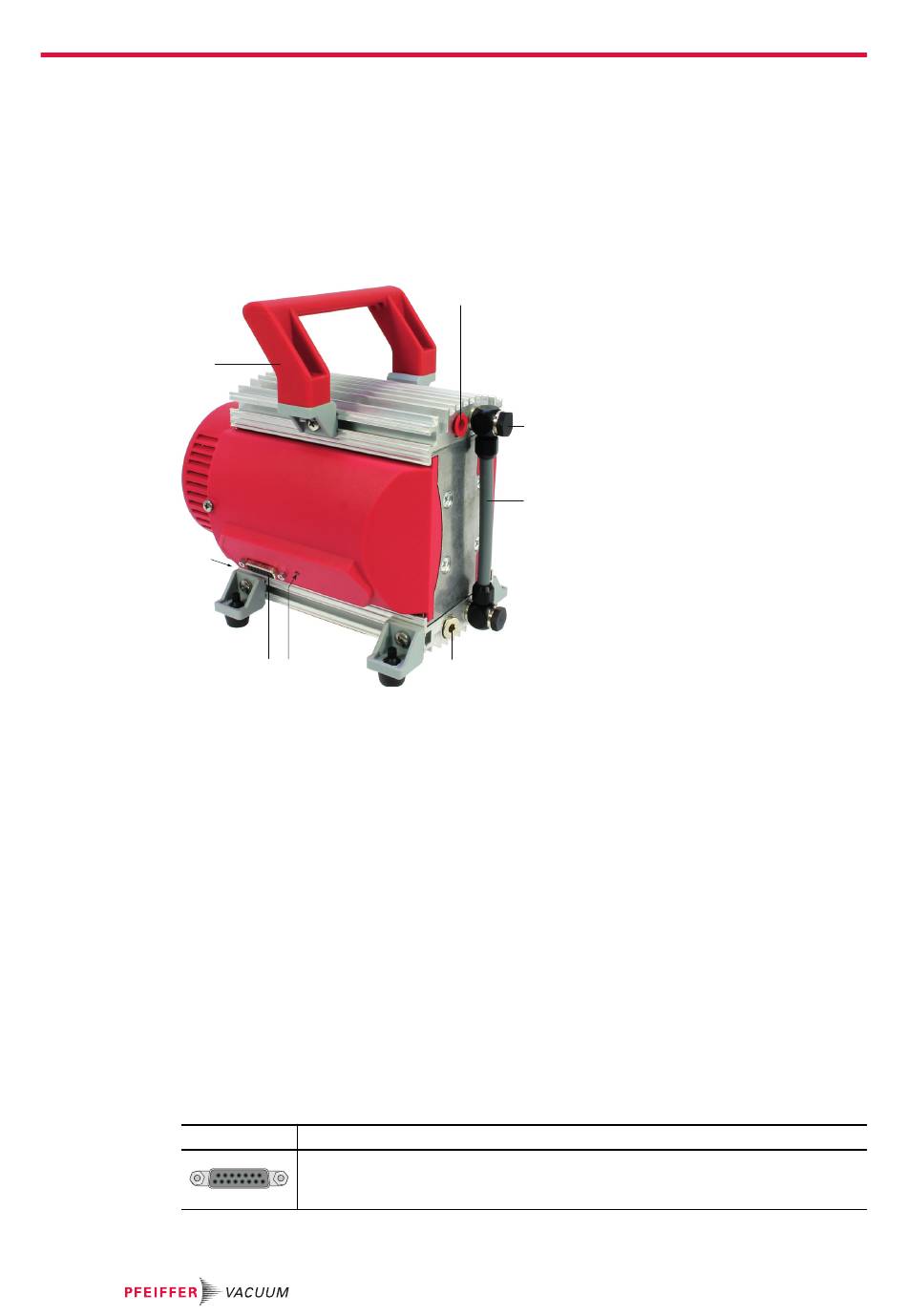

Aufbau der Membranpumpe
Vakuumanschluss, G 1/8"
Hohlschraube
Verschaltungsleitung
Verschlussschraube
Beschreibung
remote
D-Sub-Buchse mit 15 Polen für den Anschluss und die Konfiguration einer Fernbe-
dienung.
Anschlussbeschreibung der Antriebselektronik
1
2
3
4/4.1
5 LED
6 Anschlussbuchse
7 Auspuff mit Schalldämpfer
8 Handgriff
