Produktbeschreibung

3 Produktbeschreibung
3.1 Funktion
Die Schraubenpumpen der HeptaDry funktionieren nach dem Doppelschrauben-Pumpprinzip. Im Ver-
dichtungsraum rotieren 2 Schraubenrotoren. Das Fördermedium wird zwischen den einzelnen Schrau-
benwendeln eingeschlossen, verdichtet und zum Gasauslass transportiert. Während des Verdichtungs-
prozesses kommen die beiden Schraubenrotoren weder miteinander noch mit dem Schöpfraum in Be-
rührung.

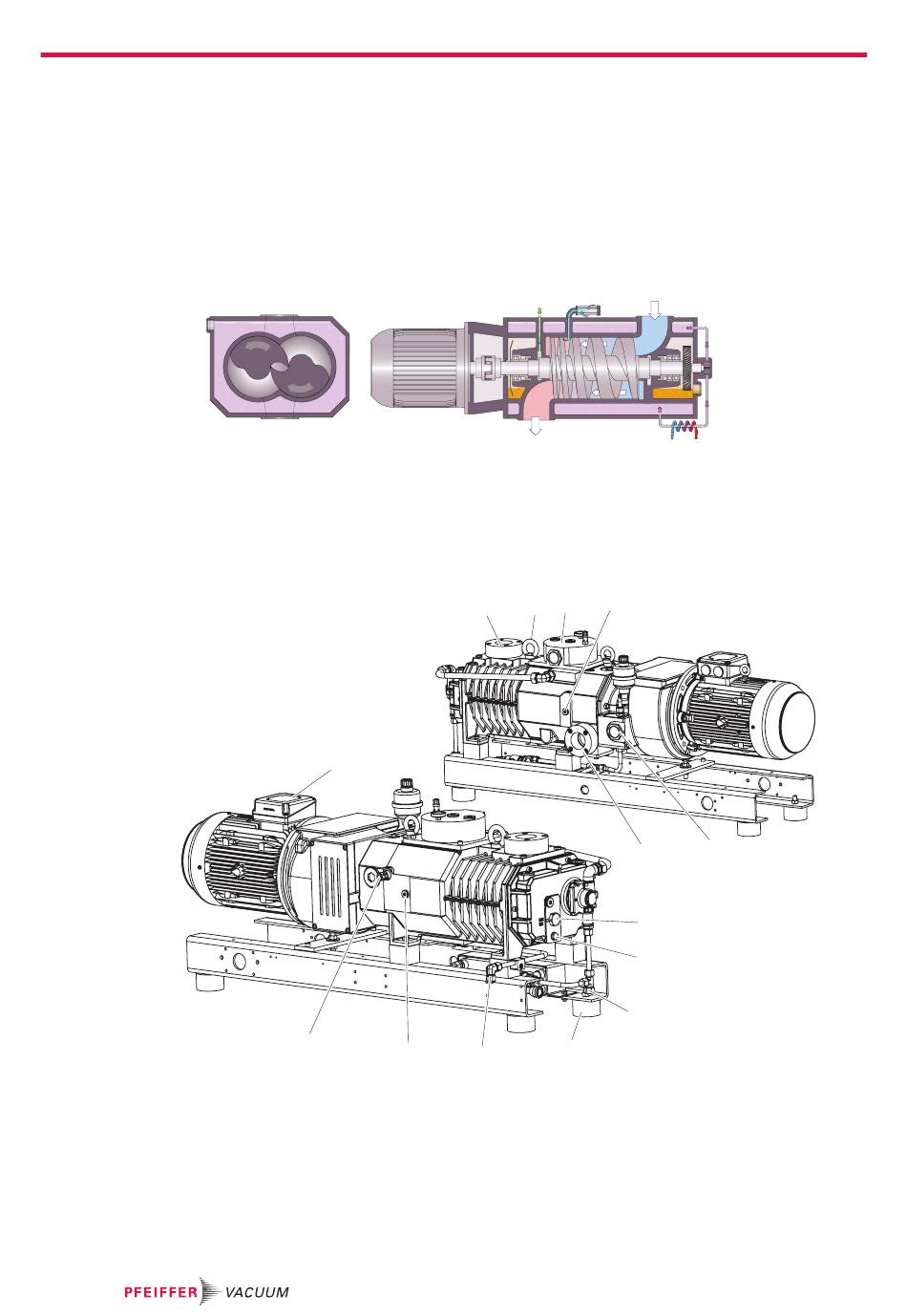

Abb. 2:
Diese Schraubenpumpe lässt sich bei jedem Ansaugdruck zwischen Atmosphäre und Enddruck betrei-
ben. Trotz des berührungsfreien Betriebs der Schraubenpumpe ist im Arbeitsraum kein Betriebsmittel
wie Öl oder Wasser notwendig. Am Gasaustritt können je nach Anwendung ein Gasballastventil, eine
Sperrgaseinrichtung und/oder ein Schalldämpfer angebaut werden.
Abb. 3:
1 Vakuumanschluss
2 Ringschraube (2x)
3 Einfüllbehälter Kühlflüssigkeit
4 Anschluss Temperatursensor, Auspuffseite
5 Schauglas
6 Auspuffanschluss
7 Schauglas
16/138
Funktionsprinzip mit Wärmetauscher
14
13
12
Aufbau der Vakuumpumpe am Beispiel der Hepta 200 | 300 P
3
2 4
1
7
8
9
10
11
8 Magnetverschlussstopfen
9 Kühlflüssigkeit-Ablassschraube
10 Gummi-Metallpuffer (4x)
11 Kühlflüssigkeit-Ablassschraube
12 Gasballastanschluss
13 Temperaturschalter
14 Motorklemmenkasten
5
6
