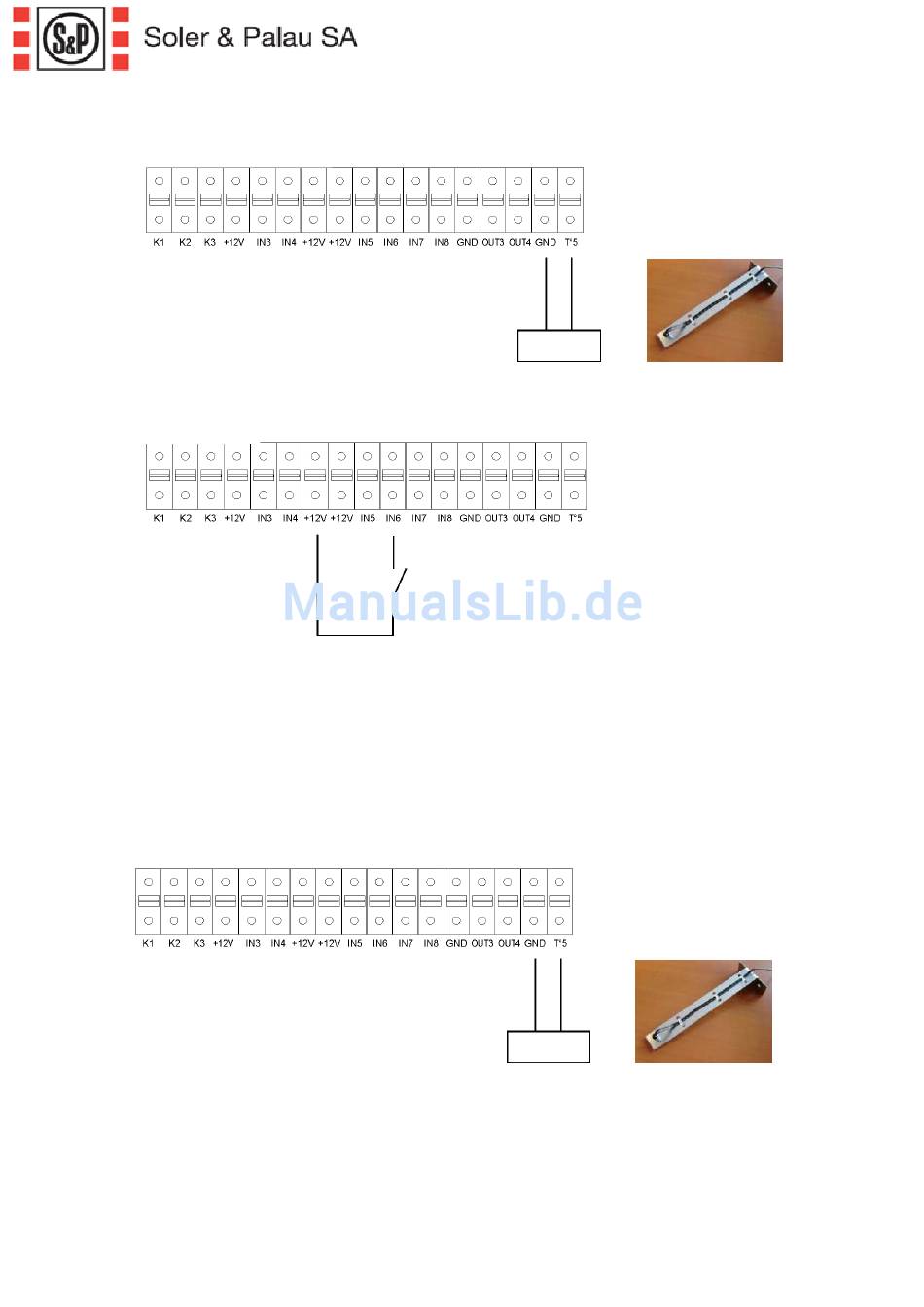

Die aktuelle Zulufttemperatur kann auf dem Display der Fernbedienung angezeigt werden, wenn ein zweiter
Temperaturfühler angeschlossen wird (siehe Schema). Fehlt dieser Sensor, so erfolgt auch keine Anzeige auf
der RC.
i/o printboard
i/o printboard
•
Es ist möglich, das Regelsystem für den Nacherhitzer und damit die Nacherhitzung selbst über einen externen
Kontakt an- und abzuschalten.
i/o printboard
3.5 Stromversorgung für das PWW-Nachheizregister NV (optional)
Das PWW-Nachheizregister wird mit einem 3-Wege-Ventil mit Stellmotor ausgeliefert.
3.5.1 Stromversorgung:
•
Die interne Verdrahtung des Ventilantriebes und der Anschluß an die HRup-Kontrollbox werden werkseitig
ausgeführt,
•
Der mitgelieferte Temperatursensor muß im Zuluftkanal montiert und (siehe Bild) angeschlossen werden:
i/o printboard
T° sensor
Nacherhitzer AN/AUS
T° sensor
9
Kontakt geschlossen = Nacherhitzer
AUS
Kontakt offen = Nacherhitzer AN
ON
