3.6 Anschluß der TAC3 HRup – Regel- und Steuereinheit
Die TAC3 HRup – Regel- und Steuereinheit wird montiert und vorverdrahtet geliefert. Lediglich die Fernbedienung
RC muß von Fachpersonal am gewünschten Ort montiert und verdrahtet werden.
Die TAC3 HRup Regel- und Steuereinheit besteht aus 3 Teilen (siehe 3.1):
•
CBr4 TAC3 HRup – Regeleinheit, werkseitig verdrahtet und getestet. An diese Einheit sind keinerlei
Anschlüsse zu legen.
•
i/o REC – Ein/Ausgabeeinheit, an der Stirnseite des Gerätes montiert (im gleichen Gehäuse wie CBr4 TAC3
HRup) sowie vorverdrahtet und getestet. Alle noch notwendigen Anschlüsse und Einstellungen sind an dieser
Einheit vorzunehmen.
•
Fernbedienung RC TAC3 HRg, muß bauseits mit der i/o REC Einheit verbunden werden. Diese Komponente
ermöglicht die komplette Konfiguration des Systems, die Anzeige aller Parameter sowie die Kontrolle der
Ventilatoren.

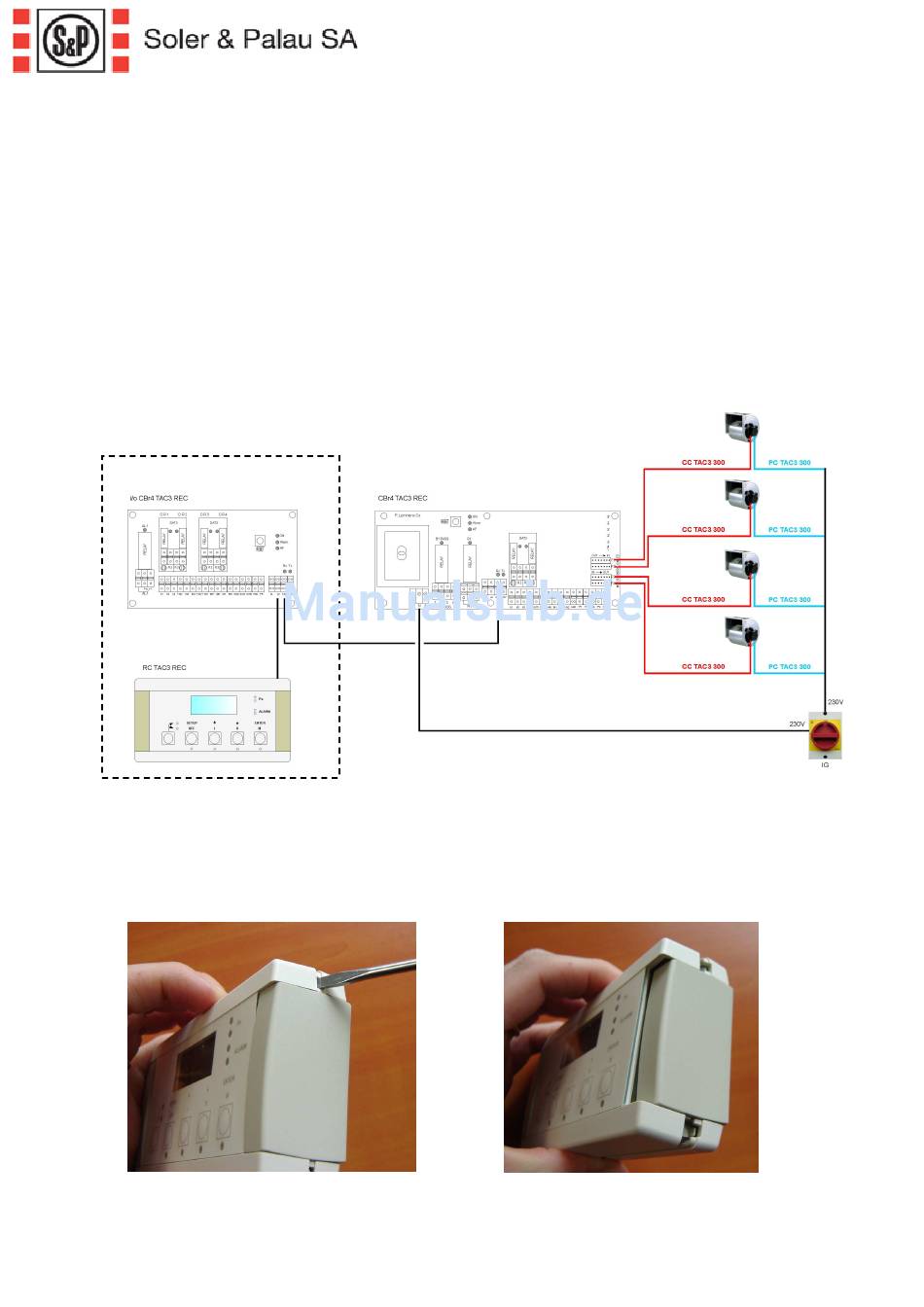

3.6.1 Allgemeines Schema der HRup-Kontroll- und Regeleinrichtung:
3.6.2 Anschluß und Verdrahtung der Fernbedienung
Die Verbindung zwischen den verschiedenen Modulen erfolgt über einen Kommunikations-Bus. Sobald bekannt
ist, wo die Fernbedienung installiert soll, sind folgende Schritte auszuführen, um sie mit dem i/o-Modul zu
verbinden:
3.6.2.1 Öffnen des Gehäuses der Fernbedienung:
Benutzen Sie einen kleinen Schraubendreher zum
Eindrücken der 4 Verriegelungen
2 Verriegelungen an jeder Seite
11
