HRup Installations- und Bedienungsanleitung

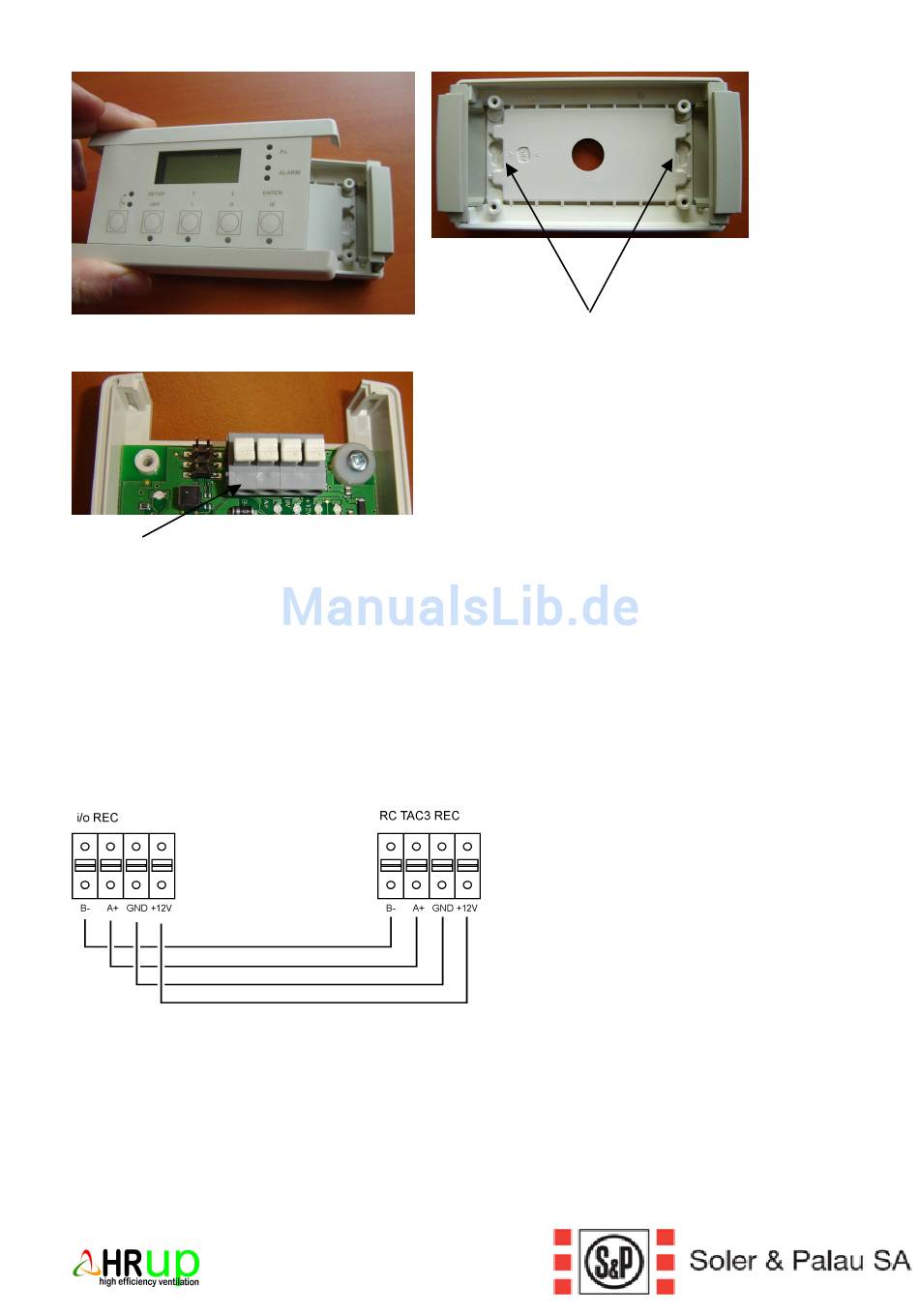

Nehmen Sie den Deckel ab
RC Anschlußklemmen
Zur Beachtung:
•
Das RC-Modul speichert die SETUP-Daten. Bei einem Austausch der Einheit muß deshalb das System neu
konfiguriert werden. Auch aus diesem Grunde sollte das Daten-Kontrollblatt für die Erst-Installation (siehe
Anhang) ausgefüllt werden, um die Parameter verfügbar zu haben.
•
Aus dem gleichen Grunde ist es nicht möglich, das HRup-Gerät ohne Fernbedienung zu betreiben.
•
Das RC-Modul besitzt die Schutzklasse IP20 und darf deshalb nicht außerhalb des Gebäudes installiert
werden. Wird dies trotzdem gewünscht, muß es in einem wasserdichten Gehäuse montiert werden.
3.6.2.2 Anschluß der RC-Einheit an die i/o-Einheit:
Kabelspezifikation
•
Empfohlene Kabel: Kategorie 5 abgeschirmtes, paarweise verdrilltes Kabel (FTP) mit einem Querschnitt
von 0,26 0,50 mm². Verwenden Sie ein Paar für GND und +12V und 1 Paar für B- und A+.
•
Maximale Kabellänge: 1000 m.
•
Verlegen Sie das Datenkabel in entsprechendem Abstand zu Stromkabeln.
•
Die Abschirmung muß auf einer Seite mit der Abschirmung des Kabels verbunden werden, das die
Verbindung zwischen der CBr4- und der i/o-Einheit herstellt.
Gehäusebefestigungspunkte (Abstand = 88mm)
RC Maße = 122 x 66mm
12
