4.5.1 Setup der Regel- und Kontrolleinheit des elektr. Nachheizregisters KWout
•
Stellen Sie sicher, daß die Einheit ordnungsgemäß verdrahtet und an die Stromversorgung angeschlossen ist.
•
Starten Sie die Ventilatoren mit dem Nennvolumenstrom (bei CA oder LS) oder Druck (bei CPs).
•
Stellen Sie an der KWout-Steuereinheit die Temperatur 'assigned air T°' ein ( ACHTUNG: max. 50°C), die die
Luft nach dem Nacherhitzer erreichen soll.
- Drücke 'P' auf der Steuereinheit bis SP1 auf dem Display erscheint.
- Ändern Sie die Temperatur über die Tasten
- Drücke 'P' zur Bestätigung des eingetragenen Wertes.
•
Initialisierung der PID-Parameter: wurde bereits werkseits vorgenommen. Sie sollten die Werte nach
Möglichkeit nicht ändern. Es kann jedoch notwendig werden, die PID-Parameter zu ändern (zum Beispiel wenn
die Temperatur mit den eingestellten Parametern nicht konstant gehalten wird)
Diese Operationen müssen ausgeführt werden, um ein gutes dynamisches Regelverhalten zu erreichen:
- Drücke 'U' bis 'Tune' auf dem Display erscheint.
-Die automatische Initialisierung der PID-Parameter beginnt. Die rote LED leuchtet. Nehmen Sie in dieser
Phase keine Änderungen an den Luftvolumenströmen vor (+/- 90 Sekunden).
- Wenn die Optimierung der PID-Parameter beendet ist, erlischt die rote LED und die Steuereinheit beginnt
sofort mit der Modulation der Heizleistung, um die zuvor eingestellte Lufttemperatur konstant zu halten.
- Nach dieser Initialisierung kann die gewünschte Lufttemperatur T° geändert werden.

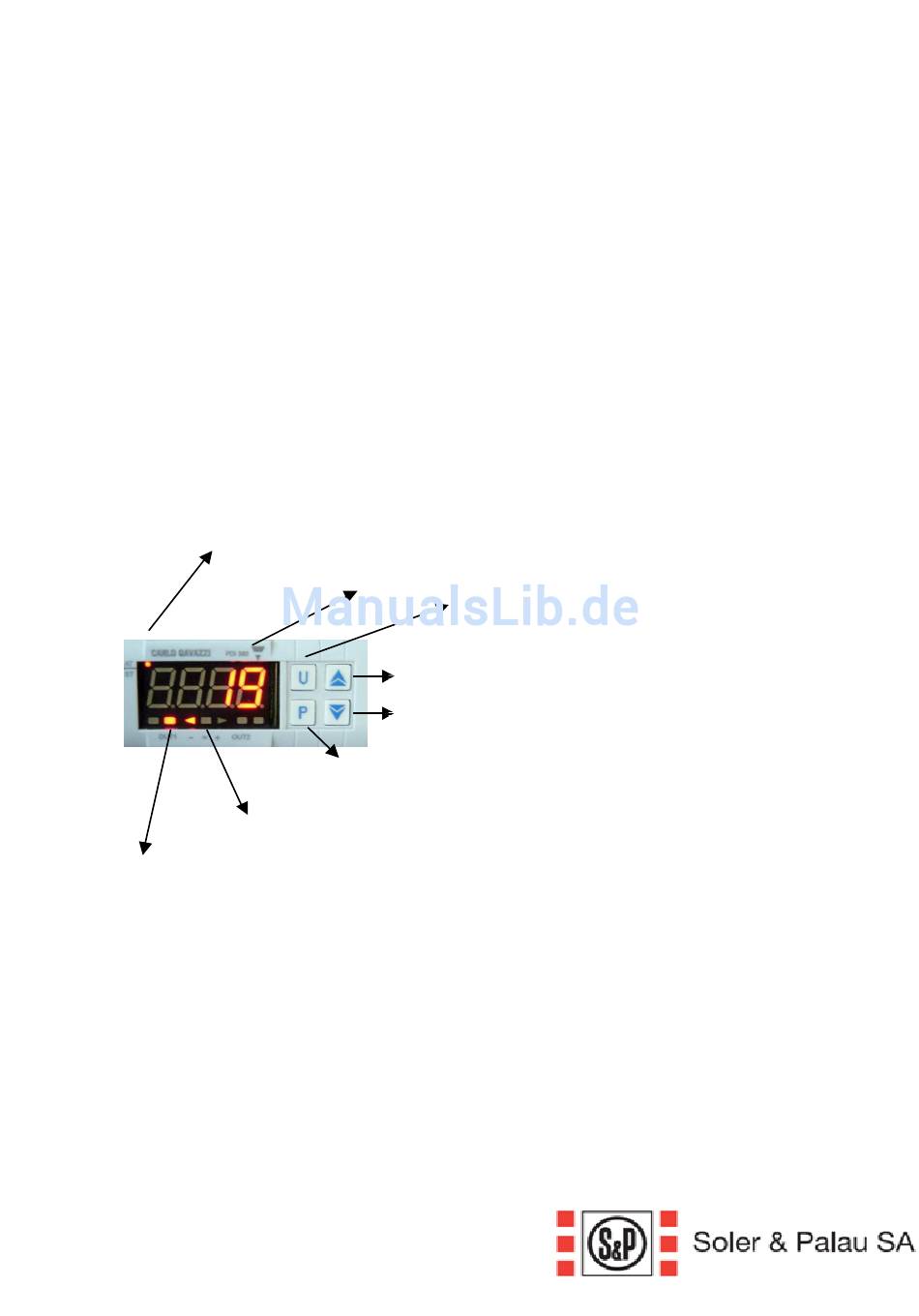

LED blinkt während der Initialisierung der PID-Parameter
Zeigt an, ob die aktuelle Temperatur T° kleines ( ◄), gleich (■) oder größer (►) ist als der Vorgabewert T°
LED zeigt an, daß die Regelung eingeschaltet ist und die Zuluft zyklisch erhitzt wird . Dies bedeutet:
- die aktuelle Temperatur T° ist < eingestellte Te mperatur 'floor T°'
- UND Thermoschutzschalter ist nicht ausgelöst,
- UND die Ventilatoren arbeiten,
- UND die Bypassklappe ist geschlossen
4.5.2 Änderung der gewünschten Ausblastemperatur T° (ACHTUNG: max. 50°C)
Um die gewünschte Ausblas-Temperatur zu ändern :
-Drücke 'P' auf der KWout – Steuerung, bis SP1 auf dem Display erscheint.
-Ändern Sie die Temperatur "floor T° " über die Tas ten
-Drücke 'P' zur Bestätigung der Auswahl und kehren Sie durch nochmaliges Drücken von „P" zur aktuellen
Temperaturanzeige zurück
↓
↑
und
Aktuelle Temperatur T°
Drücke U zum Start der PID-Parameter-Initialisierung
Drücken zur Erhöhung des Wertes T° (drücke vorhe r P)
Drücken zum Absenken des Wertes T° (drücke vorher P)
Drücke P zur Bestätigung des eingegebenen T° Wertes
↑
und
27
↓
