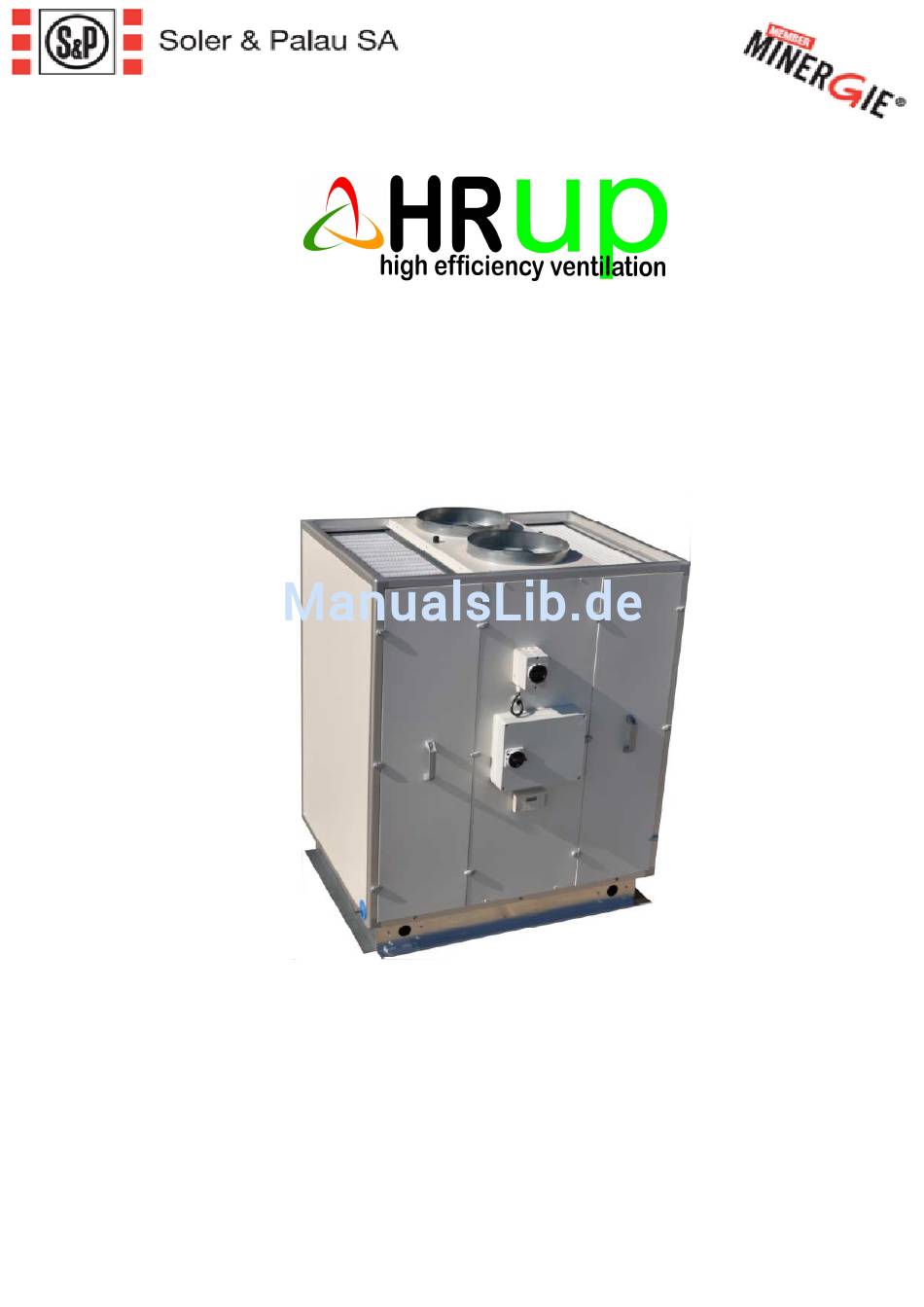

- Seite 1 Hocheffiziente Lüftungseinheit mit hocheffizienter Wärmerückgewinnung Installations- und Bedienungsanleitung © PLC 11/2010...
-
Seite 2: Inhaltsverzeichnis
4.1.2 Setup, Betriebsvorschriften und Anschlußpläne für den LS-Modus ……..…………... 4.1.3 Setup, Betriebsvorschriften und Anschlußpläne für den CPs-Modus………....4.2 Bypass – Regelung mit der TAC3 HRup- Kontrolleinheit …………………...……………... 4.3 Standard-Einfrierschutz der Wärmerückgewinnungseinheit ………….…….…………….. 4.4 Einfrierschutz der Wärmerückgewinnungseinheit mittels elektr. Vorheizregister (optional) 4.4.1 Setup der Kontroll- und Regeleinheit des elektr. -
Seite 3: Allgemeine Wartungshinweise
Extern: Klasse 2 nach EN 13141-7. Ventilatoren mit TAC-Technologie Die HRup-Serie ist mit Radialventilatoren in TAC-Technologie ausgerüstet. Die TAC3 HRup – Regelung wurde speziell entwickelt, um die Vorteile dieser Technologie zu nutzen. Überprüfen Sie, ob die Versorgungsspannung mit der Spezifikation des Ventilators überstimmt und ob die Anschlüsse entsprechend den Anschlußplänen vorgenommen wurden. - Seite 4 Bei Frostgefahr an der Abflußleitung ist eine Frostschutzheizung zu installieren (nicht im Lieferumfang). Schützen Sie den Wärmeaustauscher durch regelmäßiges Reinigen oder Austauschen der Filter. Um ein Einfrieren zu verhindern, ist die TAC3 HRup-Steuerung standardmäßig mit einer Antifrost-Funktion versehen (durch Anpassen der Zuluft- und Abluftvolumenströme). Optional ist der Kwin-Vorerhitzer verfügbar.
-
Seite 5: Installationshinweise
II. INSTALLATIONSHINWEISE 2.1 Anschluß der Kondensatwanne Prüfen Sie vor Beginn folgende Punkte: - Die Kondensatwanne muß wasserdicht sein; - Die Verbindung zwischen der Kondensatwanne und dem Abfluß muß luftdicht sein; - die Installationshöhe des Siphons ist mindestens 120 mm; - die Druckdifferenz zwischen Innen- und Außenseite des Gerätes darf nicht höher als 350 Pa sein;... -
Seite 6: Elektrische Anschlußpläne
2. Hauptschalter für die Stromversorgung des elektrischen Vor- (KWin) und/oder Nacherhitzers (KWout 3. Regeleinheit für KWin und/oder KWout (optional) und i/o REC Regelkreis (i/o Modul) 4. Zentrale Regel- und Steuereinheit CBr4 TAC3 HRup (werkseitig vorverdrahtet) 5. Bypass 100% 6. Kondensatwanne und Anschlußrohr 7. -
Seite 7: Positionsschema Der Temperatursensoren T
3.1.2 Positionsschema der Temperatursensoren T° 3.1.3 Bezeichnungen in der Box 3 (i/o REC Platine) AL 1 : Alarm-Relais K1 : CA-Modus = m³/h K1 LS/CPs-Modus = Start / Stop CA-Modus = m³/h K2 LS/CPs-Modus = 0-10V-Eingang CA-Modus = m³/h K3 LS/CPs-Modus = % an K3 IN3 : Master-Auswahl... -
Seite 8: Stromversorgung Für Ventilatoren Und Kontrolleinrichtungen
HRup Installations- und Bedienungsanleitung 3.2 Stromversorgung für Ventilatoren und Kontrolleinrichtungen Alle internen Kabel (Ventilatoren, Regelkomponenten, Sensoren, …) zum Hauptschalter sind vorverdrahtet. Bauseits ist lediglich die Stromversorgung zum Hauptschalter zu realisieren. Spezifikationen: Gerätetyp Spannung (1) Max. Strom Sicherungstyp (2) Sicherungsgröße HRup 800... -
Seite 9: Stromversorgung Für Das Pww-Nachheizregister Nv (Optional)
3.5 Stromversorgung für das PWW-Nachheizregister NV (optional) Das PWW-Nachheizregister wird mit einem 3-Wege-Ventil mit Stellmotor ausgeliefert. 3.5.1 Stromversorgung: • Die interne Verdrahtung des Ventilantriebes und der Anschluß an die HRup-Kontrollbox werden werkseitig ausgeführt, • Der mitgelieferte Temperatursensor muß im Zuluftkanal montiert und (siehe Bild) angeschlossen werden: i/o printboard T°... -
Seite 10: Wasseranschluß
HRup Installations- und Bedienungsanleitung • Die HRg-Steuerung ermöglicht den automatischen Start der Wasserpumpe bei Bedarf. Dazu sind die Kontakte des OR3-Relais in Reihe mit der Wasserpumpe zu schalten (siehe Bild). i/o printboard Wasserpumpe AUS • Es ist möglich, das Regelsystem für den Nacherhitzer und damit die Nacherhitzung selbst über einen externen Kontakt an- und abzuschalten. -
Seite 11: Anschluß Der Tac3 Hrup - Regel- Und Steuereinheit
3.6 Anschluß der TAC3 HRup – Regel- und Steuereinheit Die TAC3 HRup – Regel- und Steuereinheit wird montiert und vorverdrahtet geliefert. Lediglich die Fernbedienung RC muß von Fachpersonal am gewünschten Ort montiert und verdrahtet werden. Die TAC3 HRup Regel- und Steuereinheit besteht aus 3 Teilen (siehe 3.1): •... -
Seite 12: Anschluß Der Rc-Einheit An Die I/O-Einheit
Auch aus diesem Grunde sollte das Daten-Kontrollblatt für die Erst-Installation (siehe Anhang) ausgefüllt werden, um die Parameter verfügbar zu haben. • Aus dem gleichen Grunde ist es nicht möglich, das HRup-Gerät ohne Fernbedienung zu betreiben. • Das RC-Modul besitzt die Schutzklasse IP20 und darf deshalb nicht außerhalb des Gebäudes installiert werden. -
Seite 13: Auswahl Der Mastereinheit
3.6.3 Auswahl der Mastereinheit « Auswahl der Mastereinheit » bedeutet die Festlegung, welches Modul (i/o-Einheit oder RC) die Ventilator- steuerung übernimmt. “Steuerung” der Ventilatoren bedeutet: • Im CA-Modus (siehe 4.1.1) übernimmt der Master die Start/Stop-Funktion genauso wie die Auswahl der Volumenströme •... -
Seite 14: Hinweise Zur Systemkonfiguration
HRup Installations- und Bedienungsanleitung IV. Hinweise zur Systemkonfiguration 4.1 Arbeits-Modi Die verschiedenen Arbeits-Modi geben dem Nutzer die Möglichkeit, die Volumenströme an seine Anwendungen anzupassen. In allen Arbeits-Modi arbeitet der Zuluftventilator entsprechend dem gewählten Modus und den vorgegebenen Parametern. Der Volumenstrom des Abluftventilators ist immer gleich einem prozentualen Anteil des aktuellen Zuluftvolumenstromes (Parameter %EXT / PUL für Verhältnis von Abluft zu Zuluft) -
Seite 15: Setup, Betriebsvorschriften Und Anschlußpläne Für Den Ca-Modus
4.1.1 CA Modus: Setup, Betriebsvorschriften und Anschlußpläne 4.1.1.1 Setup CA Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. - Drücken Sie die SETUP Taste, bis der Text ‘SETUP’... -
Seite 16: Ca-Modus Mit Der Fernbedienung Rc Als Master
HRup Installations- und Bedienungsanleitung 4.1.1.2 CA-Modus mit der Fernbedienung RC als Master • Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird mit den Tasten I / II / III auf der RC ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC bestätigt. Der Abluftvolumenstrom ist gleich dem vorgegebenen Verhältnis (%EXT/PUL) zum Zuluftvolumenstrom. - Seite 17 b) Anschluß des 3-Stufenschalters mit 0-Stellung COM4 an 1 i/o-Modul COM4 c) Anschluß von 3 externen Kontakten an mehrere i/o-Module K1 geschlossen Volumenstrom m h K1 K2 geschlossen Volumenstrom m h K2 K3 geschlossen Volumenstrom m h K3 K1/K2/K3 offen softstop Achtung K1/K2/K3: Ausschließlich vergoldete Kontakte benutzen.
-
Seite 18: Setup, Betriebsvorschriften Und Anschlußpläne Für Den Ls-Modus
HRup Installations- und Bedienungsanleitung 4.1.2 LS Modus : Setup, Betriebsvorschriften und Anschlußpläne 4.1.2.1 Setup LS Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. -
Seite 19: Ls-Modus Mit Der Fernbedienung Rc Als Master
Es ist ebenfalls möglich die Ventilatoren über einen externen Kontakt am i/o-Modul zu starten / zu stoppen: Achtung: In diesem Fall dürfen die Kontakte K1/K3 am i/o-Modul NICHT belegt sein. i/o HRUP circuit Geschlossen = Ventilatoren AUS Start / stop Offen = Ventilatoren AN Achtung: ausschließlich vergoldete Kontakte benutzen... -
Seite 20: Ls-Modus Mit I/O-Modul Als Master
HRup Installations- und Bedienungsanleitung 4.1.2.3 LS-Modus mit i/o-Modul als Master Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des i/o-Moduls angelegt wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Abluftvolumenstrom ist gleich dem vorgegebenen Wert [%EXT/SUP] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu-... -
Seite 21: Setup, Betriebsvorschriften Und Anschlußpläne Für Den Cps-Modus
4.1.3 CPs Modus : Setup, Betriebsvorschriften und Anschlußpläne 4.1.3.1 Setup CPs-Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. - Drücken Sie die SETUP Taste, bis der Text ‘SETUP’... -
Seite 22: Cps-Modus Mit Der Fernbedienung Rc Als Master
HRup Installations- und Bedienungsanleitung 4.1.3.2 CPs-Modus mit der Fernbedienung RC als Master • Der Start / Stop der Ventilatoren wird mit den Tasten I und OFF auf der RC vorgenommen. • Der Drucksensor wird an die Klemmen K2 und GND des i/o-Moduls gelegt. -
Seite 23: Bypass - Regelung Mit Der Tac3 Hrup- Kontrolleinheit
% an K3 inaktiv Achtung: ausschließlich vergoldete Kontakte benutzen 4.2 Bypass-Regelung mit der HRup TAC3 Kontrolleinheit Entsprechend den Innen- und Außentemperaturen überwacht die HRg Steuerung das Öffnen / Schließen der 100% - Bypassklappe. Die Bypassklappe ist motorisiert und komplett werkseitig verdrahtet. Bauseits sind keine weiteren Anschlüsse notwendig. -
Seite 24: Standard-Einfrierschutz Der Wärmerückgewinnungseinheit
AF n 4.4 Einfrierschutz der Wärmerückgewinnungseinheit mit elektr. Vorerhitzer KWin (optional) Die HRup-Serie kann mit einem vollautomatischen Vorerhitzer ausgerüstet werden. Seine Kapazität wird so angepaßt, daß ein Einfrieren der WRG-Einheit verhindert wird. Die Steuerung regelt die Heizleistung so, daß eine konstante Fortlufttemperatur eingehalten wird. -
Seite 25: Setup Der Steuereinheit Des Vorerhitzers Kwin
Die optimalen Werte sind bereits werkseitig eingestellt. Ihre Änderung ist eigentlich nicht notwendig. Achtung: Wenn Sie den voreingestellten Wert an der KWin-Steuerung ändern, müssen Sie auch den Parameter T° AF im Erweiterten SETUP der TAC3 HRup-Steuerung ändern. • Stellen Sie sicher, daß die Einheit ordnungsgemäß verdrahtet und an die Stromversorgung angeschlossen ist. -
Seite 26: Wenn Für Mehr Als 5 Minuten T
Neustart ist durch ein RESET möglich (siehe 4.12) 4.5 5 Regel- und Kontrolleinrichtung für das elektr. Nachheizregister KWout (optional) Die HRup-Serie kann mit einem vollautomatischen elektrischen Nacherhitzer ausgerüstet werden. Seine Kapazität wird so angepaßt, daß eine konstante Zulufttemperatur eingehalten werden kann. Die Steuerung regelt die Heizleistung entsprechend den Erfordernissen. -
Seite 27: Setup Der Kontroll- Und Regeleinheit Des Elektr. Nachheizregisters
4.5.1 Setup der Regel- und Kontrolleinheit des elektr. Nachheizregisters KWout • Stellen Sie sicher, daß die Einheit ordnungsgemäß verdrahtet und an die Stromversorgung angeschlossen ist. • Starten Sie die Ventilatoren mit dem Nennvolumenstrom (bei CA oder LS) oder Druck (bei CPs). •... -
Seite 28: Steuereinrichtungen Der Tac3 Hrup - Kontrolleinheit
Es ist möglich, den Nacherhitzer über einen externen Kontakt IN6 abzuschalten. (siehe 3.4.2.) 4.6 Temperatureinstellung und –steuerung für das PWW-Nachheizregister (optional) In die HRup-Einheiten kann auch ein PWW-Nachheizregister mit Temperaturregelung integriert werden. Die jeweils benötigte Heizleistung wird komplett von der HRg-Steuereinheit mit dem motorisierten 3-Wege-Ventil geregelt. -
Seite 29: Alarm Bei Ausfall Eines Ventilators
Klemmen OUT3/OUT4 und GND am i/o-Modul abgenommen werden. Voreinstellung : OUT3 = Volumenstrom Ventilator 1 (Zuluft) und OUT4 = Druck Ventilator 1 (Zuluft). Zusammenhang zwischen dem 0-10 V-Signal und den Volumenströmen / Drücken (lineare Gleichung) HRup 800 HRup 1200 HRup 2000... -
Seite 30: Erweitertes Setup
HRup Installations- und Bedienungsanleitung Anschlußplan für Ausgangssignale: Voreinstellung: OUT3 = Volumenstrom Vent 1 (Zuluft) Voreinstellung: OUT4 = Druck Vent 1 (Zuluft) 4.11 Erweitertes Setup Warnung: Nutzen Sie diese Möglichkeit nur dann, wenn Sie über gute Kenntnisse der HRg-Steuerung verfügen. Das erweiterte Setup ermöglicht die Änderung der Parameter, die nicht in der Basiskonfiguration enthalten sind: - Stop der Ventilatoren, wenn der Druckalarm ausgelöst wird... -
Seite 31: Alarme
4.12 Alarme 4.12.1 Alarm - Typen Typ 1: Alarm zeigt einen Ventilatorfehler an (1). Alarm zeigt einen Fehler am Ventilator Fx an. Dieses Problem wird normalerweise vom Motor verursacht und nicht durch ein internes Kabel oder die Steuerung. Siehe 1 in folgender Tabelle. Typ 2: Alarm bei Druckänderungen (nur bei CA- und LS-Modus). - Seite 32 HRup Installations- und Bedienungsanleitung Typ 9: Alarm zeigt einen Fehler an den Temperaturfühlern S1/S2/S3 an. Einer oder mehrere Temperatursensoren T° S1/S2/S3 s ind defekt oder nicht angeschlossen. Diese Sensoren sind wichtig für die Bypasssteuerung und den Einfrierschutz . Nach Behebung des Fehlers drücke ‘RESET’ im SETUP der Fernbedienung RC oder drücke ‘RESET’...
-
Seite 33: Alarm - Tabelle
4.12.2 ALARM - Tabelle Aktionen i/o - Modul Ventilator Anzeige (1) LED Pa R2 Relais LED AF ALARM ALARM Relais auf SAT3 (O.R.1) ALARM Alarm Stop FANx status PRESSURE geschlosse / (2) ALARM ALARM Alarm Stop INIT Pa status ALARM CA, LS or DATA Alarm... -
Seite 34: Anschlußpläne Für Relais Zur Alarmanzeige
O.R.1 O.R.2 4.13 Feuer-Alarm Die HRup-Steuerung kann mit einem Feuermeldesystem verbunden werden : - Stop/Start der Ventilatoren entsprechend den Festlegungen - Einstellung der Volumenströme im Falle eines Feuers entsprechend den Festlegungen - ermöglicht berechtigten Personen die Vorgabewerte zu ignorieren und die Ventilatoren bei Bedarf ein- und auszuschalten 4.13.1 Konfiguration... -
Seite 35: Anhang: Daten-Kontrollblatt Für Inbetriebnahme
• Anhang: • Daten-Kontrollblatt für Inbetriebnahme Installiert von: Name: ___________________________________________ Firma:_________________________________________ Adresse:__________________________________________ Telefon: ________________________________________ Datum: ___/___/___ Konfigurationsparameter : HRup Modell Arbeitsmodus CA LS CPs weitere wenn CA-Modus: m³h K1 = m³h K2 = m³h K3 = wenn LS-Modus: Vmin = Vmax = m³h≡Vmin =...
