4.1.2.3 LS-Modus mit i/o-Modul als Master
Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des i/o-Moduls
angelegt wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Abluftvolumenstrom ist
gleich dem vorgegebenen Wert [%EXT/SUP] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu-
und Abluft verwendet, siehe erweitertes Setup).
Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am i/o-Modul. Über den Kontakt K3 des i/o-Moduls
wird eine Volumenstromreduzierung (% on K3) aktiviert.

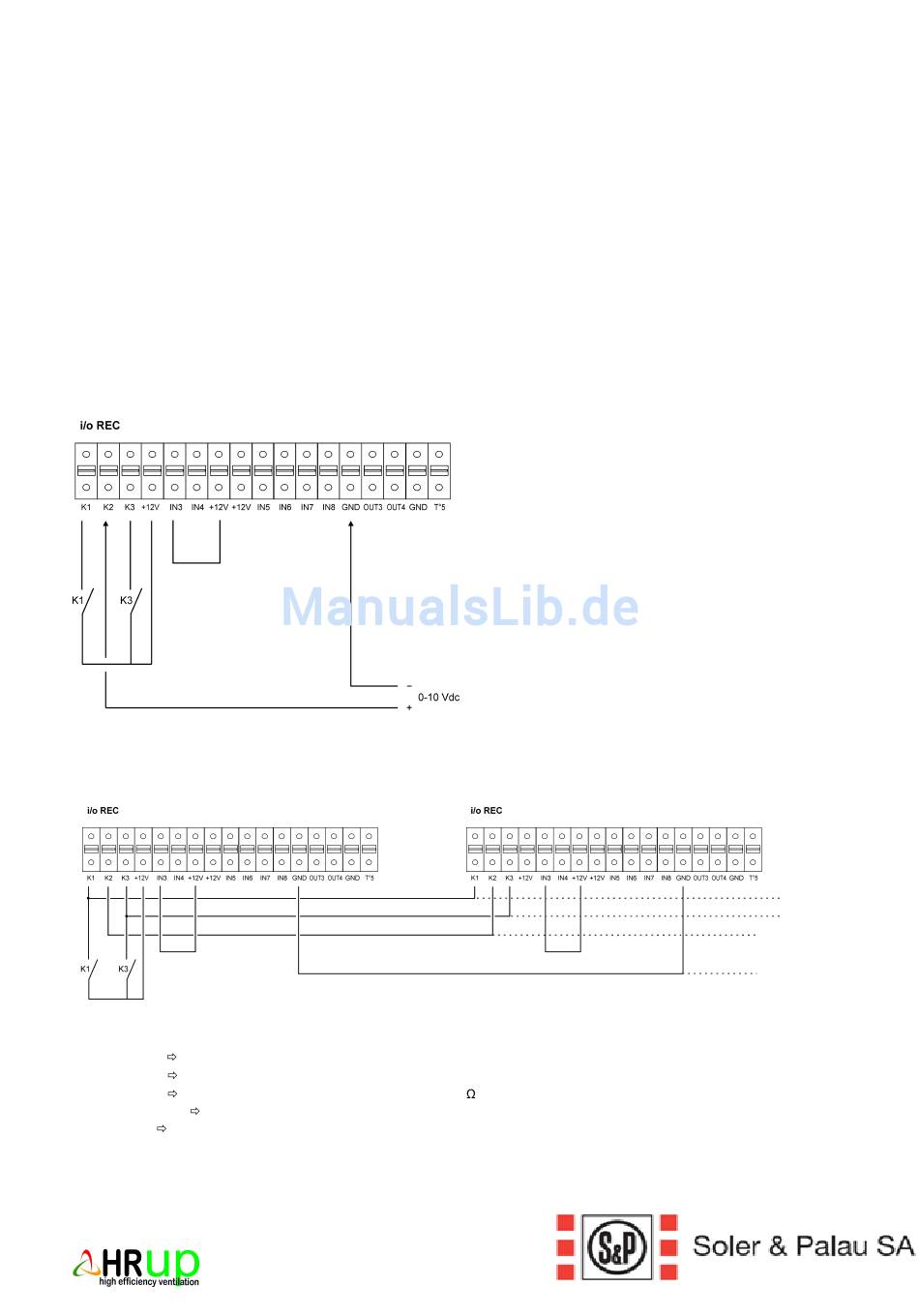

Anschlußpläne
Zur Position des i/o-Moduls siehe Abschnitt 3.1
a) Anschlußplan für 1 i/o-Modul
b) Anschlußplan für mehrere i/o-Module
(*)
K1 geschlossen
soft start
K1 offen
softstop
K2
0-10V Signal, maximal zulässige Impedanz: 1500
K1+K3 geschlossen
% an K3 aktiviert
K3 offen
% an K3 inaktiv
Achtung: ausschließlich vergoldete Kontakte benutzen
(*)
