HRup Installations- und Bedienungsanleitung
4.4.3.1 Wenn T° < -1°C und T° < (floor T° - 1,5 ° C) für länger als 5 Minuten :
Im CA- und LS-Modus: Reduzierung des Zuluft- und Abluftvolumenstromes auf 66% des gewünschten Wertes.
Im CPs-Modus: Reduzierung auf 75% des gewünschten Druckes.
Diese Einstellung wird für 15 Minuten beibehalten, danach werden wieder die gewünschten Werte (100%)
angefahren.
RC Fernbedienung
LED
Anzeigetext
ALARM
AF T°
RED
ALARM
REDUCED
AIRFLOW
4.4.3.2 Wenn für mehr als 5 Minuten T° < -5°C , werden die Ventilatoren angehalten:
RC – Fernbedienung
LED
Anzeigetext
ALARM
AF T°
ROT
ALARM
STOP
FANS
Neustart ist durch ein RESET möglich (siehe 4.12)
4.5 5 Regel- und Kontrolleinrichtung für das elektr. Nachheizregister KWout (optional)
Die HRup-Serie kann mit einem vollautomatischen elektrischen Nacherhitzer ausgerüstet werden. Seine Kapazität
wird so angepaßt, daß eine konstante Zulufttemperatur eingehalten werden kann. Die Steuerung regelt die
Heizleistung entsprechend den Erfordernissen.
Die KWout-Einheit besteht aus 4 Teilen:

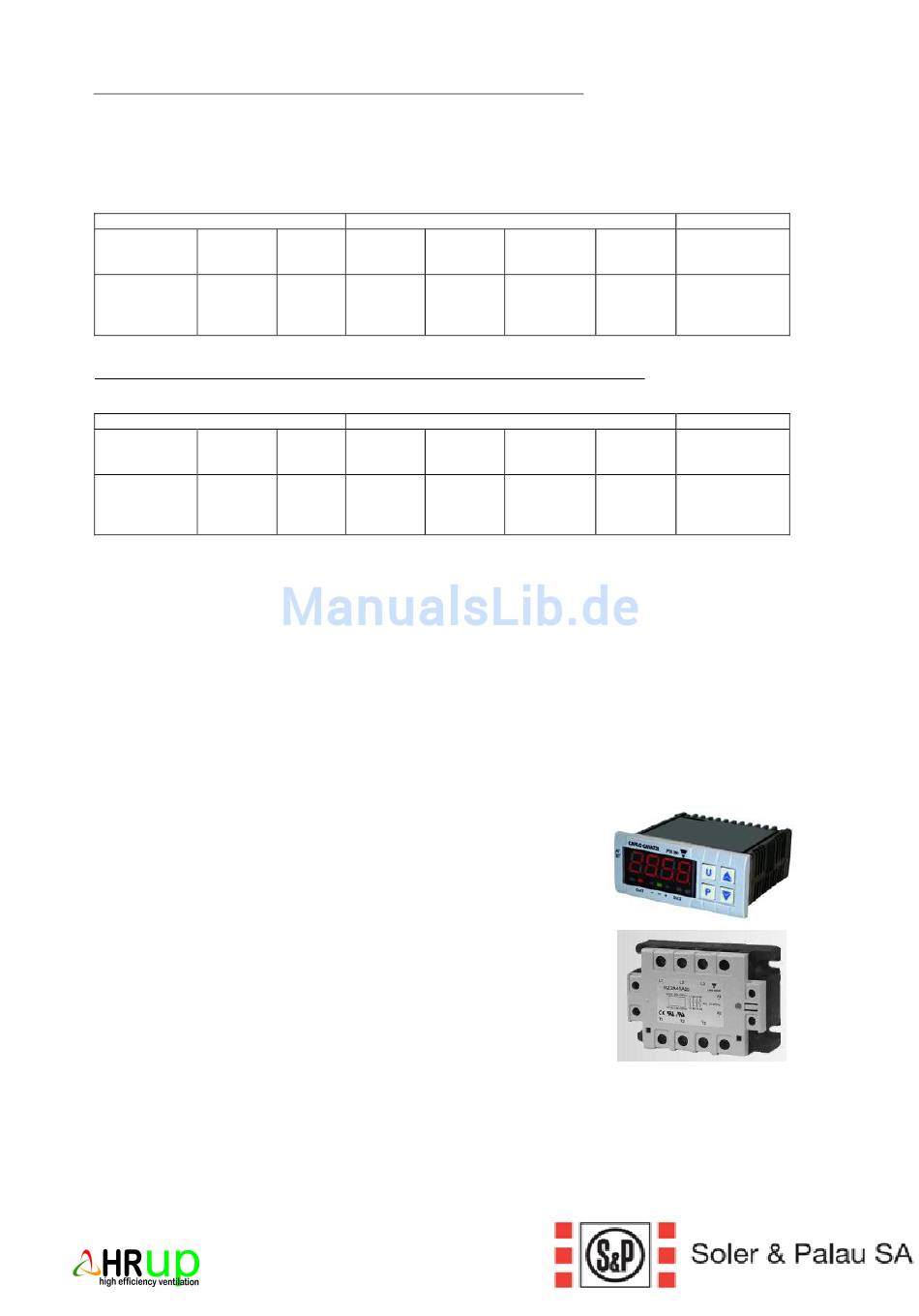

Regler mit Display: siehe Bild
Relais (SSR), um die Heizleistung zu modulieren
Kühler, um die vom Relais SSR erzeugte Wärme abzuführen
Temperatursensor T°
Die 4 Teile sind komplett montiert und verdrahtet (plug and play)
LED Pa
LED
Relais
ALARM
AL1
/
ON
LED Pa
LED
Relay AL1
ALARM
/
AN
Alarm
status
26
i/o REC - Modul
Relay R2
LED AF
on SAT3
(O.R.1)
/
/
ON
i/o REC - Modul
Relay R2
LED AF
on SAT3
(O.R.1)
/
Blinkt
Ventilator
Reduzierter
Volumenstrom
Ventilator
Stop
