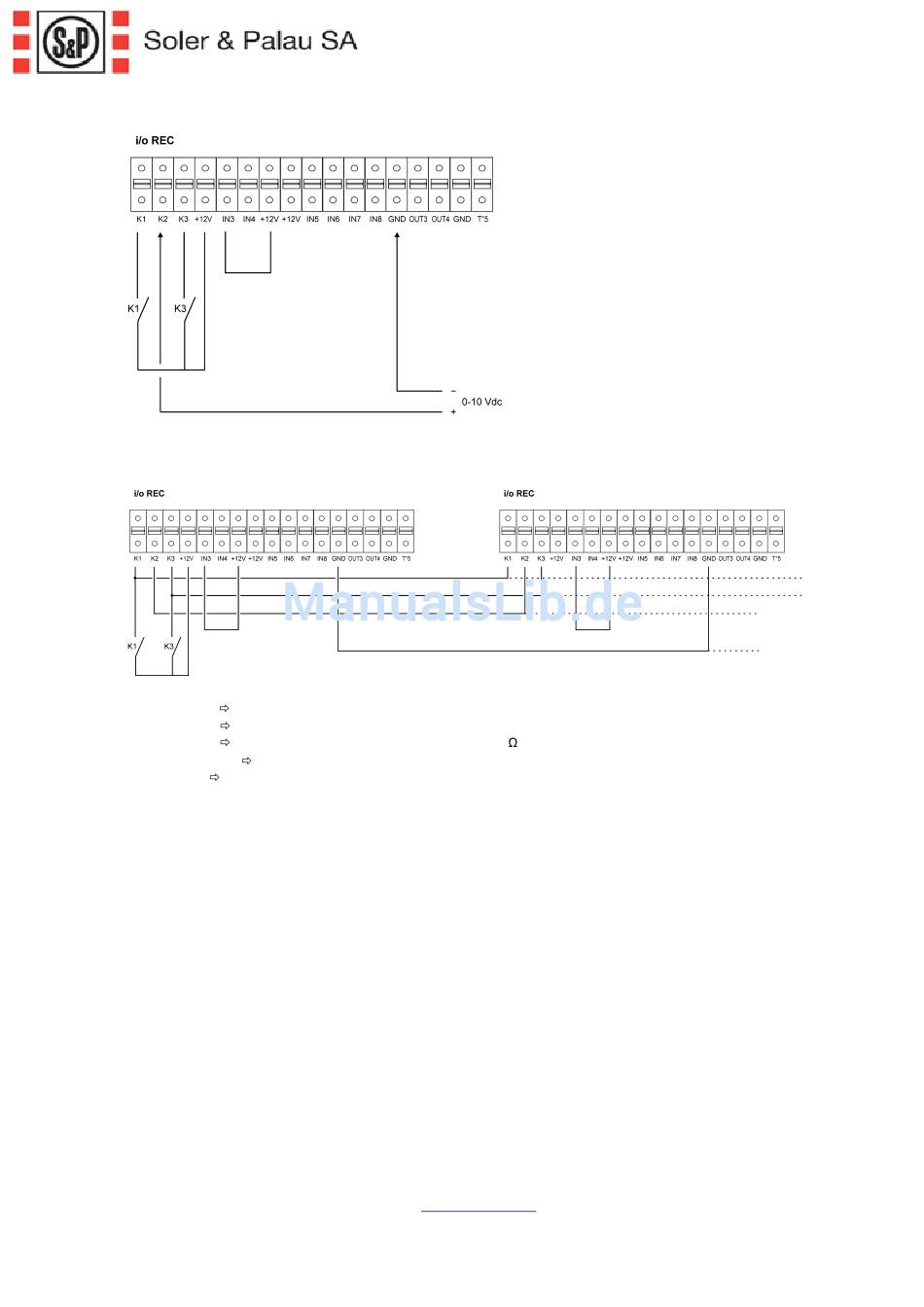

a) Anschluß von 1 Sensor an 1 i/o-Modul
b) Anschluß von 1 Sensor an mehrere i/o-Module
(*)
K1 geschlossen
soft start
K1 offen
softstop
K2
0-10V Signal, maximal zulässige Impedanz: 1500
K1+K3 geschlossen
% an K3 aktiviert
K3 offen
% an K3 inaktiv
Achtung: ausschließlich vergoldete Kontakte benutzen
4.2 Bypass-Regelung mit der HRup TAC3 Kontrolleinheit
Entsprechend den Innen- und Außentemperaturen überwacht die HRg Steuerung das Öffnen / Schließen der
100% - Bypassklappe. Die Bypassklappe ist motorisiert und komplett werkseitig verdrahtet. Bauseits sind keine
weiteren Anschlüsse notwendig.
Das O.R.4 Relais (SAT3 option) auf der i/o REC -Platine zeigt an, ob der Bypass geöffnet oder geschlossen ist.
Funktionsbeschreibung:
•
Die Bypassklappe öffnet, wenn alle der folgenden Bedingungen erfüllt sind:
Außentemperatur T° (sensor T1) < Ablufttemperatur T ° (sensor T2) – 1° C
-
Außentemperatur T° (sensor T1) > 15° C
-
Ablufttemperatur T° (sensor T2) > 22° C.
-
•
Die Bypassklappe schließt, wenn eine der folgenden Bedingungen erfüllt ist:
-
Außentemperatur T° (sensor T1) > Ablufttemperatur T ° (sensor T2).
Außentemperatur T° (sensor T1) < 14° C
-
Ablufttemperatur T° (sensor T2) < 20° C..
-
- Diese voreingestellten Temperaturen können alle über das ERWEITERTE SETUP geändert werden.
- (Für "ERWEITERTES SETUP" siehe unter www.lemmens.com).
(*)
