HRup Installations- und Bedienungsanleitung

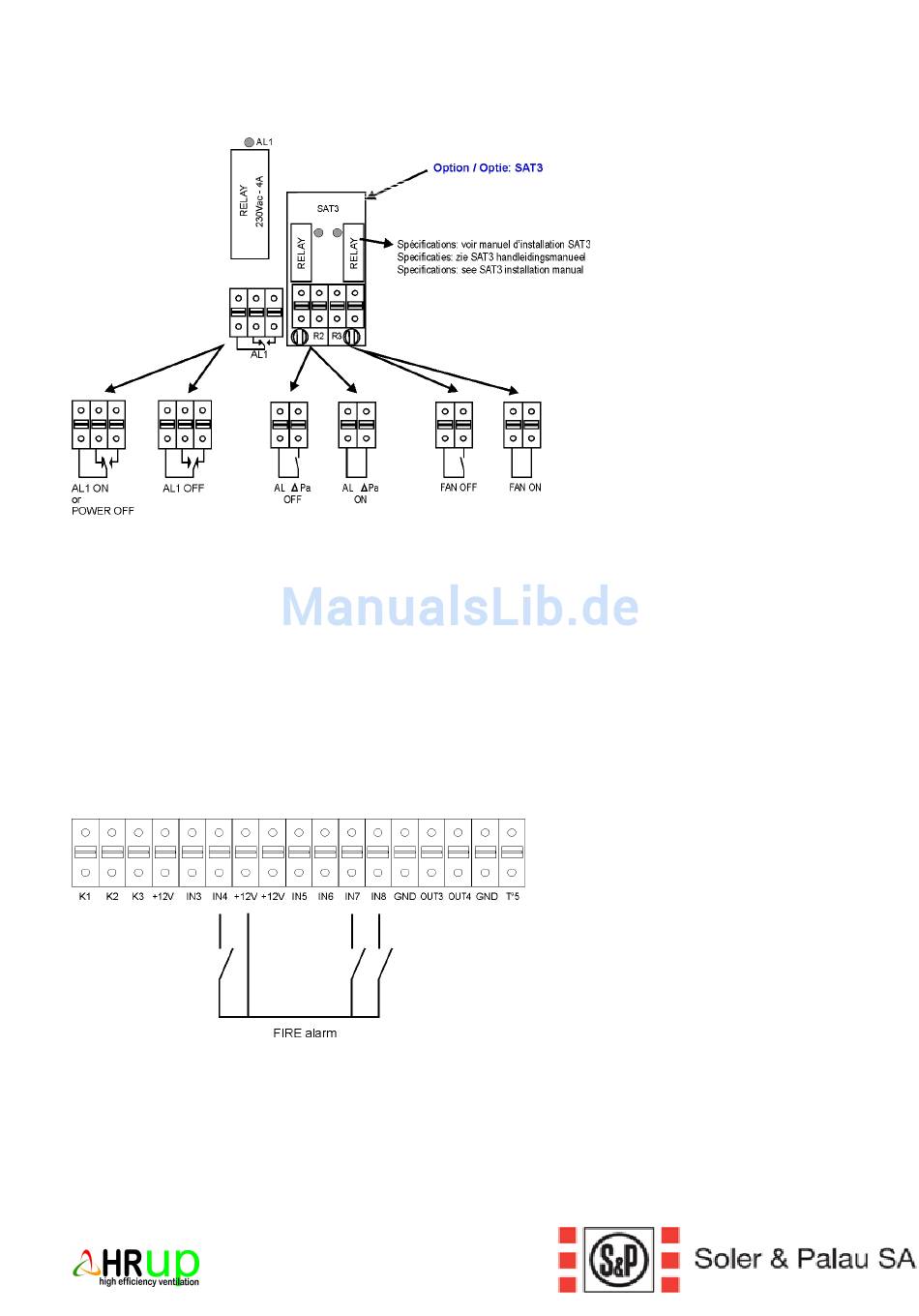

4.12.3 Anschlußpläne für Relais zur Alarmanzeige:
4.13 Feuer-Alarm
Die HRup-Steuerung kann mit einem Feuermeldesystem verbunden werden :
- Stop/Start der Ventilatoren entsprechend den Festlegungen
- Einstellung der Volumenströme im Falle eines Feuers entsprechend den Festlegungen
- ermöglicht berechtigten Personen die Vorgabewerte zu ignorieren und die Ventilatoren bei Bedarf ein- und
auszuschalten
4.13.1 Konfiguration
Die Konfiguration der Zuluft- / Abluftventilatoren erfolgt über das erweiterte Setup.
4.13.2 Anschlußplan für Feueralarm
Wenn IN4 - 12V geschlossen = Feueralarmmeldung aktiviert
Wenn IN4 – 12V geschlossen und
•
IN7 - 12V geschlossen = Schnellstart des Zuluftventilators mit dem vorprogrammierten Volumenstrom.
•
IN7 - 12V offen = Schnellstop des Zuluftventilators
•
IN8 - 12V geschlossen = Schnellstart des Abluftventilators mit dem vorprogrammierten Volumenstrom.
•
IN8 – 12V offen = Schnellstop des Abluftventilators
O.R.1
O.R.2
34
.
