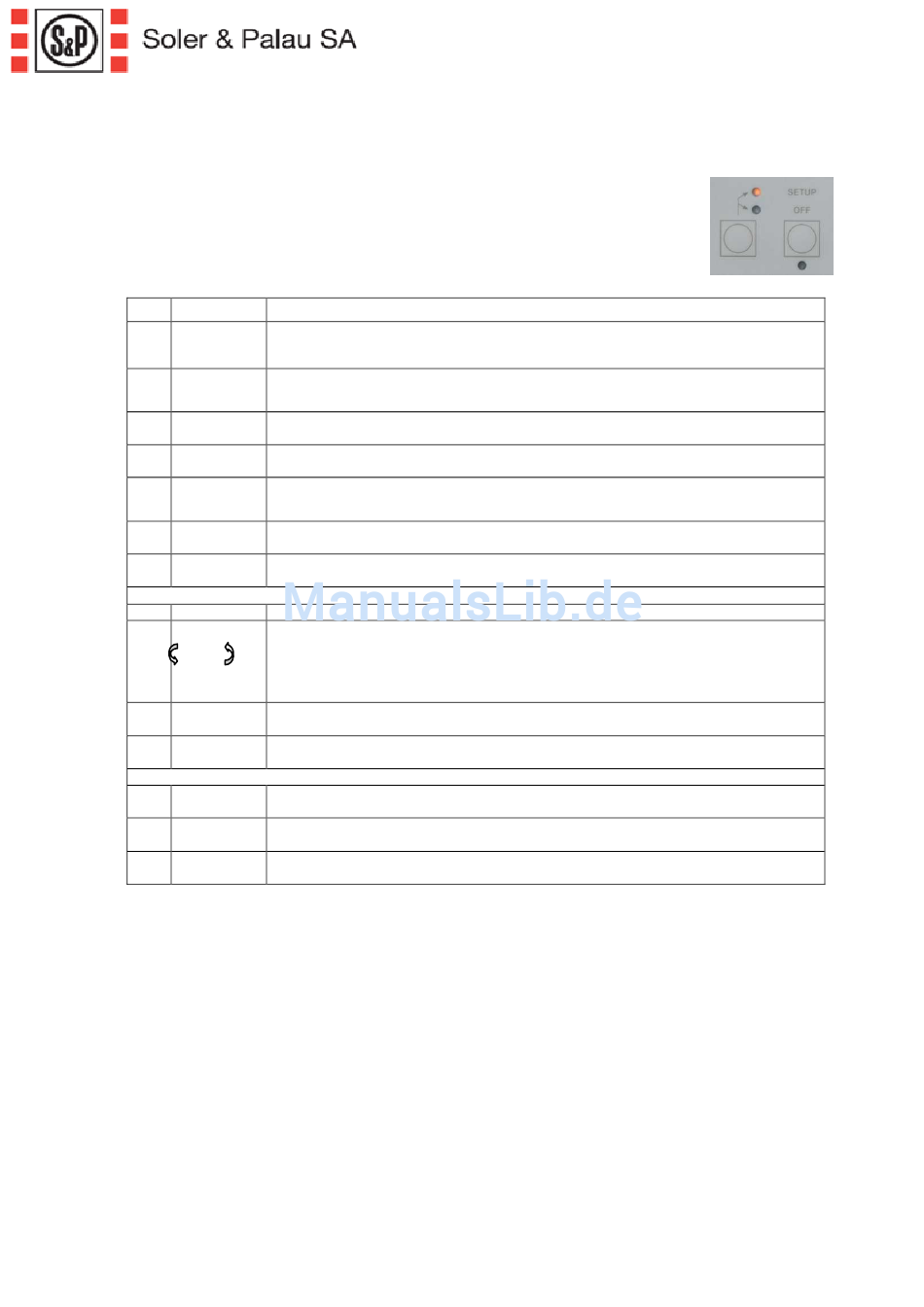

4.1.3 CPs Modus : Setup, Betriebsvorschriften und Anschlußpläne
4.1.3.1 Setup CPs-Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
Start des Setups:
- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1
LANGUAGE
Wählen Sie die Sprache aus (English, French, Dutch, German)
Zuluft?
Ist ein PWW-Nacherhitzer (optional) installiert, muß die gewünschte Zulufttemperatur
2
T° eingetragen werden. Siehe Details in §4.6.
xx°C (NV)
Arbeits
Wähle CPs aus CA, LS, CPs
3
MODE
CPs für
Wählen Sie aus, ob der Druck im Zuluft- oder Abluftsystem konstant gehalten werden
4
Zuluft
soll.
Reduzierung des Volumenstromes auf xx%, wenn Kontakte zwischen +12V und K3
5
% on K3?
(i/o-Einheit) geschlossen oder Taste III der RC gedrückt wird. (Nachtabsenkung,...)
Gewünschtes Verhältnis zwischen Abluft (EXT) und Zuluft (SUP) [im Raum wird Über-,
6
%EXH/SUP
Unter- oder ausgeglichener Druck erzeugt]
INIT CPs
Ermittlung des konstant zu haltenden Referenzdruckes ? J oder N
7
REF?
INIT via
Bei J (Pkt. 7): Auswahl, ob der Referenzdruck automatisch über den Volumenstrom
8
AIRFLOW?
ermittelt oder manuell vorgegeben wird.
Ermittlung über Volumenstrom (voreingestellt):das Gerät ermittelt automatisch den Referenzdruck
9
m³h INIT
Festlegung des Volumenstromes, dem der Referenzdruck zugeordnet werden soll.
10
CPs INIT
Initialisierung des CPs-Zusammenhanges.
xx,x V
Nach 1 Minute speicher das System den Druckwert des Sensors, der beim gewählten
Volumenstrom (Pkt. 9) gemessen wird
xxxx m³h
Auf dem Display werden der aktuelle Volumenstrom (Zuluft- F1 oder Abluft F3) und der
xxxx Pa
aktuelle Sensordruckwert angezeigt.
ALARM
Möglichkeit zum RESET des Alarms. Auswahl J oder N
11
RESET?
END
Die Konfiguration des Systems ist beendet.
12
SETUP
Druckvorgabe (siehe erweitertes Setup): der Nutzer gibt den Referenzdruck vor
CPs REF?
Festlegung des Referenzdruckes als Spannungswert
9
xx,x V
ALARM
Möglichkeit zum RESET des Alarms. Auswahl J oder N
10
RESET?
END
Die Konfiguration des Systems ist beendet.
11
SETUP
Beachten Sie, daß der CPs-Modus sowohl für die Zuluft- als auch für die Abluftseite aktiviert werden kann (siehe
Pkt 4 oben):
CPs für Zuluftseite : Der Zuluftvolumenstrom wird automatisch so angepaßt, daß ein konstanter Druck
entsprechend den Vorgaben am Sensor eingehalten wird. Der Abluftvolumenstrom ist gleich dem vorgegebenen
Wert [%EXT/SUP]
CPs für Abluftseite : Der Abluftvolumenstrom wird automatisch so angepaßt, daß ein konstanter Druck
entsprechend den Vorgaben am Sensor eingehalten wird. Der Zuluftvolumenstrom ist gleich 1 /vorgegebenen
Wert (%EXT/PUL).
↑, ↓
↑↓
Tasten und die Bestätigung mit
21
und ENTER auf der RC.
