HRup Installations- und Bedienungsanleitung
IV. Hinweise zur Systemkonfiguration
4.1 Arbeits-Modi
Die verschiedenen Arbeits-Modi geben dem Nutzer die Möglichkeit, die Volumenströme an seine Anwendungen
anzupassen.
In allen Arbeits-Modi arbeitet der Zuluftventilator entsprechend dem gewählten Modus und den vorgegebenen
Parametern. Der Volumenstrom des Abluftventilators ist immer gleich einem prozentualen Anteil des aktuellen
Zuluftvolumenstromes (Parameter %EXT / PUL für Verhältnis von Abluft zu Zuluft)
Die HRg-Steuerung kann in einem der 4 folgenden Arbeitsmodi betrieben werden (nachfolgend kurz beschrieben):
•
CA MODUS:
Durch den Nutzer können 3 konstante Volumenströme für den Zuluftventilator frei gewählt werden (m³h K1, m³h
K2 und m³h K3).
•
LS MODUS:

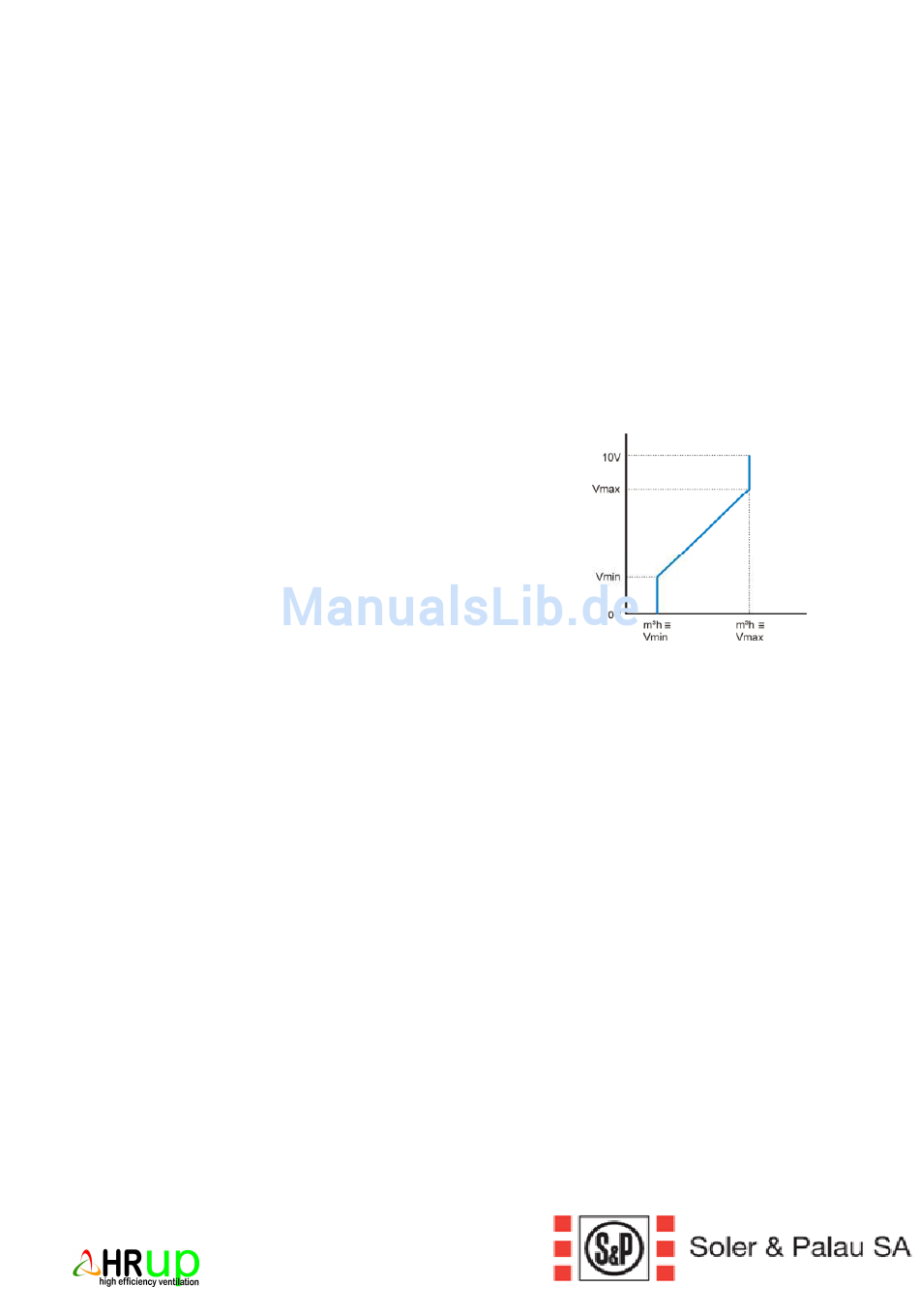

Der Zuluftvolumenstrom ist eine Funktion eines linearen 0-10V Signals. Der
Zusammenhang wird über 4 Parameter definiert: Vmin, Vmax, m³h≡Vmin et
m³h≡Vmax (entsprechend dem nebenstehenden Diagramm)
mit m³h≡Vmin < oder > m³h≡Vmax (positiver oder negativer Zusammenhang)
Über das erweiterte SETUP kann festgelegt werden, daß die Ventilatoren
beim Unter- und/oder Überschreiten eines definierten Eingangswertes
stoppen.
•
CPs MODUS:
Dieser Modus kann für die Zuluft oder Abluft angewendet werden.
CPs für Zuluft: Der Volumenstrom des Zuluftventilators stellt sich so ein, daß ein vorgegebener, im Zuluftkanal
gemessener Druck konstant gehalten wird.
CPs für Abluft: Der Volumenstrom des Abluftventilators stellt sich so ein, daß ein vorgegebener, im Fortluftkanal
gemessener Druck konstant gehalten wird.
•
MODE OFF:
Dies ist kein realer Arbeitsmodus sondern nur eine Möglichkeit zur Verkürzung des i/o-Master setups. Dann
können die Ventilatoren mit der RC-Einheit gestoppt werden (i/o-Einheit ist Master). Für einen Neustart der
Ventilatoren muß aber einer der oben genannten Arbeitsmodi ausgewählt werden.
14
