HRup Installations- und Bedienungsanleitung
4.1.3.2 CPs-Modus mit der Fernbedienung RC als Master
•
Der Start / Stop der Ventilatoren wird mit den Tasten I und OFF auf der RC vorgenommen.
•
Der Drucksensor wird an die Klemmen K2 und GND des i/o-Moduls gelegt.
•
Durch Drücken der Taste III auf der RC wird eine Volumenstromreduzierung (% on K3) aktiviert.
•

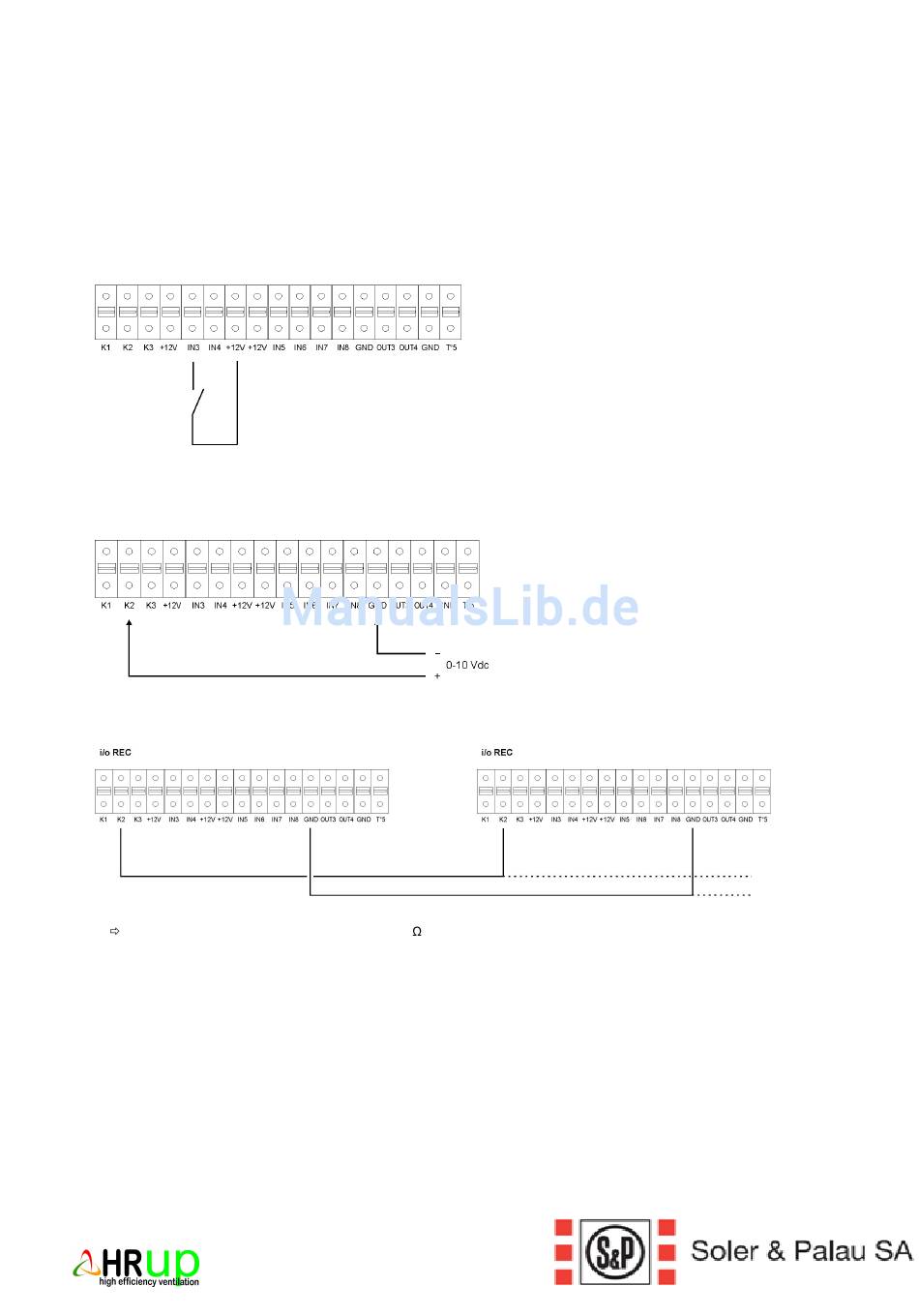

Es ist ebenfalls möglich die Ventilatoren über einen externen Kontakt am i/o-Modul zu starten / zu stoppen:
Achtung: In diesem Fall dürfen die Kontakte K1/K3 am i/o-Modul NICHT belegt sein.
i/o HRUP circuit
Start / stop
a) Anschluß von 1 Sensor an ein i/o-Modul
i/o HRUP circuit
b) Anschluß von 1 Sensor an mehrere i/o-Module
(*)K2
0-10V Signal, maximal zulässige Impedanz: 1500
4.1.3.3 CPs-Modus mit dem i/o-Modul als Master
•
Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am i/o-Modul.
•
Der Drucksensor wird an die Klemmen K2 und GND des i/o-Moduls gelegt.
•
Über den Kontakt K3 des i/o-Moduls wird eine Volumenstromreduzierung (% on K3) aktiviert
Geschlossen = Ventilatoren AUS
Offen = Ventilatoren AN
Achtung: ausschließlich vergoldete Kontakte
benutzen
22
(*)
+
0-10 Vdc (*)
-
