HRup Installations- und Bedienungsanleitung
III. Elektrische Anschlußpläne
3.1 Allgemeine Informationen

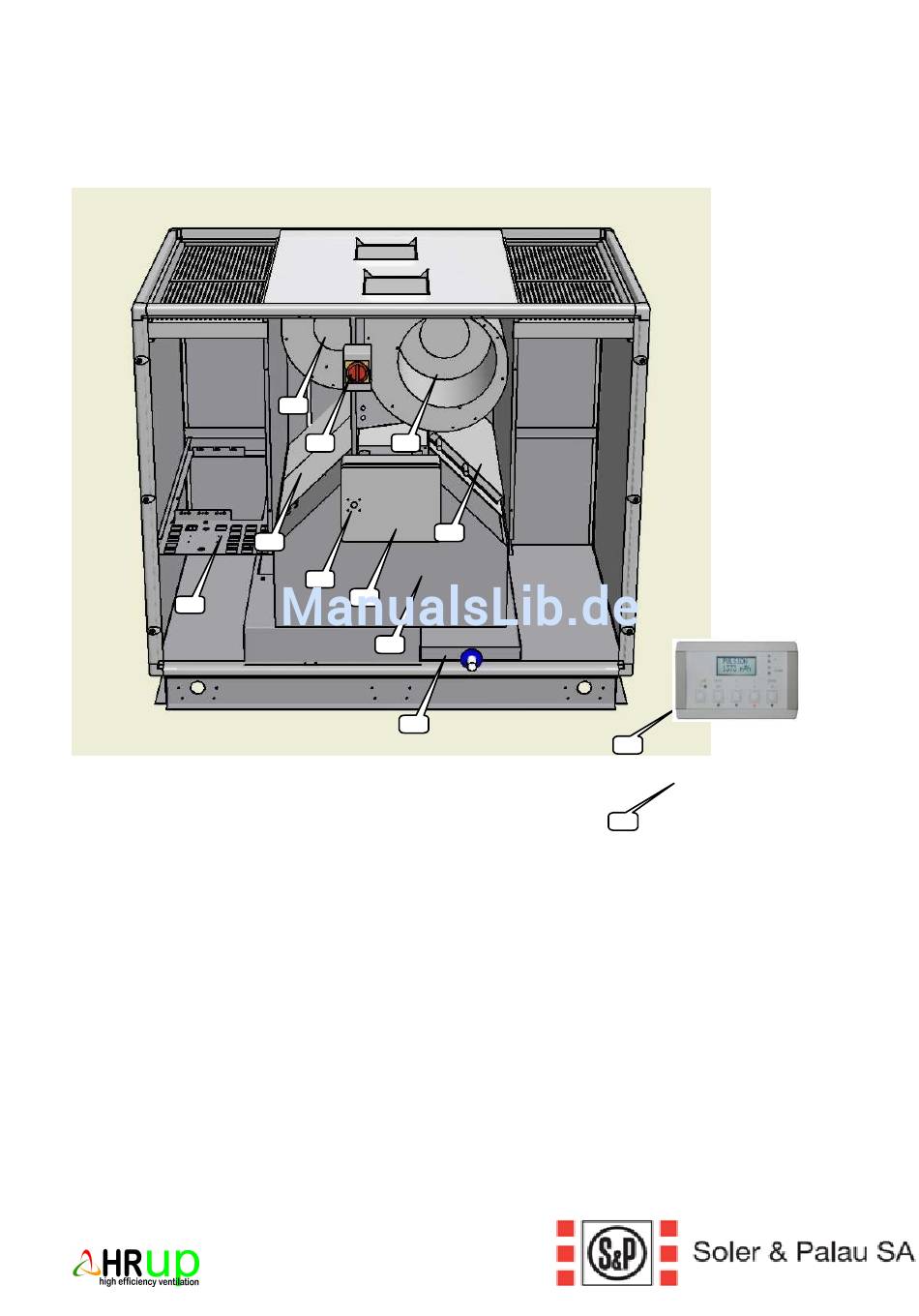

3.1.1 Allgemeines Schema der HRup-Geräte
10
1. Hauptschalter für die Stromversorgung der Ventilatoren und Kontrolleinrichtungen
2. Hauptschalter für die Stromversorgung des elektrischen Vor- (KWin) und/oder Nacherhitzers (KWout
3. Regeleinheit für KWin und/oder KWout (optional) und i/o REC Regelkreis (i/o Modul)
4. Zentrale Regel- und Steuereinheit CBr4 TAC3 HRup (werkseitig vorverdrahtet)
5. Bypass 100%
6. Kondensatwanne und Anschlußrohr
7. Zuluftventilator
8. Fortluftventilator
9. Luft/Luft - Wärmeaustauscher
10. Optionales Vorheizregister KWin
11. Optionales Nachheizregister KWout oder NV
12. Fernbedienung (RC)
Durch den Elektro-Installateur sind bauseits Anschlüsse an den Positionen 1/2/3/12 zu realisierten.
8
2
7
9
1
3/4
5
6
6
11
12
10
