12 - 58
4
Verstrichene Zeit
5
Druckgrenze
6
Druckgrenzenkurve
Anzeigen des
7
Phasenbeginns
8
Injektionsinformationen
9
KVO-Schaltfläche
HINWEIS: Beim Abbruch der Injektion werden alle restlichen Erinnerungen ignoriert.
HINWEIS: Die verstrichene Zeit wird auch während der Haltephase erfasst.
HINWEIS: Während einer vom Bediener eingeleiteten oder einer programmierten Haltezeit erscheint auf der
Druckkurve ein blinkendes Pause-Symbol und das Injektor-Symbol blinkt ebenfalls.
12.8 Erinnerungshinweise
Nach Ablauf der programmierten Erinnerungszeit wird ein Erinnerungshinweis eingeblendet.
HINWEIS: Falls eine Testinjektionsphase durchgeführt wird, beginnt die Zeituhr für die Messung der
abgelaufenen Zeit erst bei Beginn der ersten Phase der tatsächlichen Injektion nach der Testinjektion.
Nach der Testinjektion hält das System die Injektion an, bis der Bediener die Taste Start/Halt am
Injektorkopf drückt.
HINWEIS: Wenn eine Erinnerung gesetzt wurde, erscheint eine Meldung, sobald der abgelaufene
Erinnerungszeitpunkt erreicht ist. Das Dialogfeld für die Erinnerungsfunktion schließt sich, nachdem
der Bediener die Meldung bestätigt oder die nächste Erinnerung aktiviert hat.
1.
Drücken Sie auf OK, um das Dialogfeld für die Erinnerungsfunktion zu schließen.
Zeigt die bisherige Dauer der Injektion.
Falls eine Testinjektion eingeleitet wurde, beginnt die Erfassung der verstrichenen Zeit erst
Q
nach Abschluss der Testinjektion.
Zeigt die programmierte Druckgrenze.
Zeigt die programmierte Druckgrenze auf der Druckkurve.
Zeigt den Beginn jeder Phase.
Zeigt die aktuellen Phaseninformationen während der Injektion.
Leuchtet bei aktivierter KVO-Funktion blau. Sie kann jederzeit während der Injektion
gedrückt werden, um KVO zu beenden.

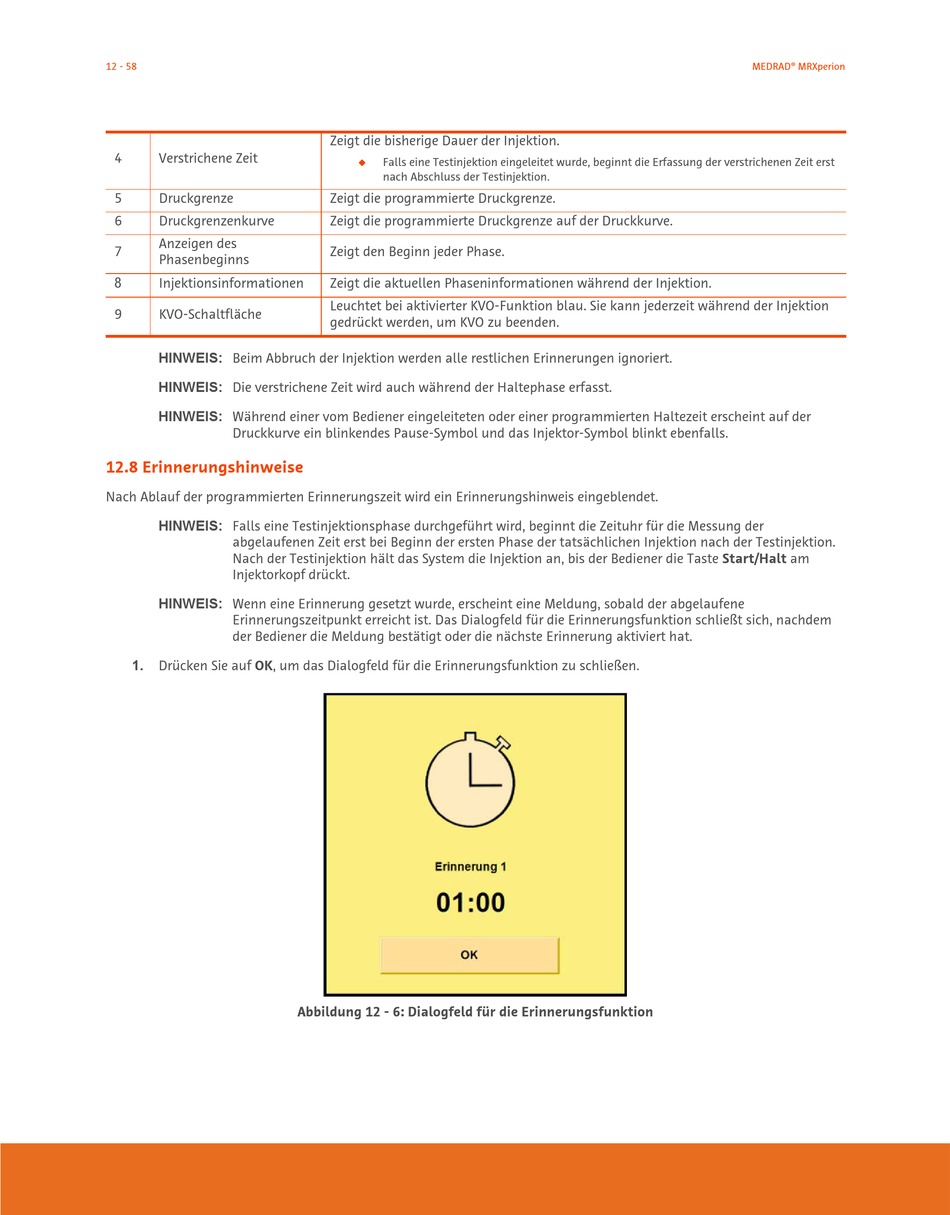

Abbildung 12 - 6: Dialogfeld für die Erinnerungsfunktion
MEDRAD® MRXperion
