Sensor der Bauform iVu Plus BCR Gen2
4. Klicken Sie auf Hauptmenü > Bildsensor > Fokus , um den Fokus einzustellen, und überwachen Sie dabei den Fokuswert:
Fokus bei Ausführungen mit Mikro-Videolinse einstellen
1. Lösen Sie die Sicherungsschraube (D) des Fokussierfensters mit dem mitgelieferten 1/16-Zoll-Sechskantschlüssel, und stellen Sie
dann die Bildschärfe am iVu BCR mit dem freien Fokussierfenster (B) ein.
2.
Stellen Sie den Fokus ein, und überwachen Sie dabei den Fokuswert. Verstellen Sie den Fokus für ein
optimales Bild so lange, bis der höchste Fokuswert erreicht ist.
Anmerkung: Durch Drehung des Fokussierfensters gegen den Uhrzeigersinn
werden nähere Objekte fokussiert; durch Drehung des Fokussierfensters im Uhr-
zeigersinn werden weiter entfernte Objekte fokussiert.
3. Arretieren Sie das Fokussierfenster, sobald das optimale Bild erzielt worden ist.
Anmerkung: Filterkappe (E) und Filter (F) sind optional. Filterkits sind separat erhältlich.
Fokus bei Ausführungen mit C-Mount-Objektiven einstellen
1. Entfernen Sie das Linsengehäuse.
2. Stellen Sie den Fokus ein und überwachen Sie dabei den Fokuswert. Verstellen Sie den Fokus für ein optimales Bild so lange, bis der
höchste Fokuswert erreicht ist.
3. Setzen Sie das Linsengehäuse wieder auf die Kamera auf.
P/N 178443 Rev. D

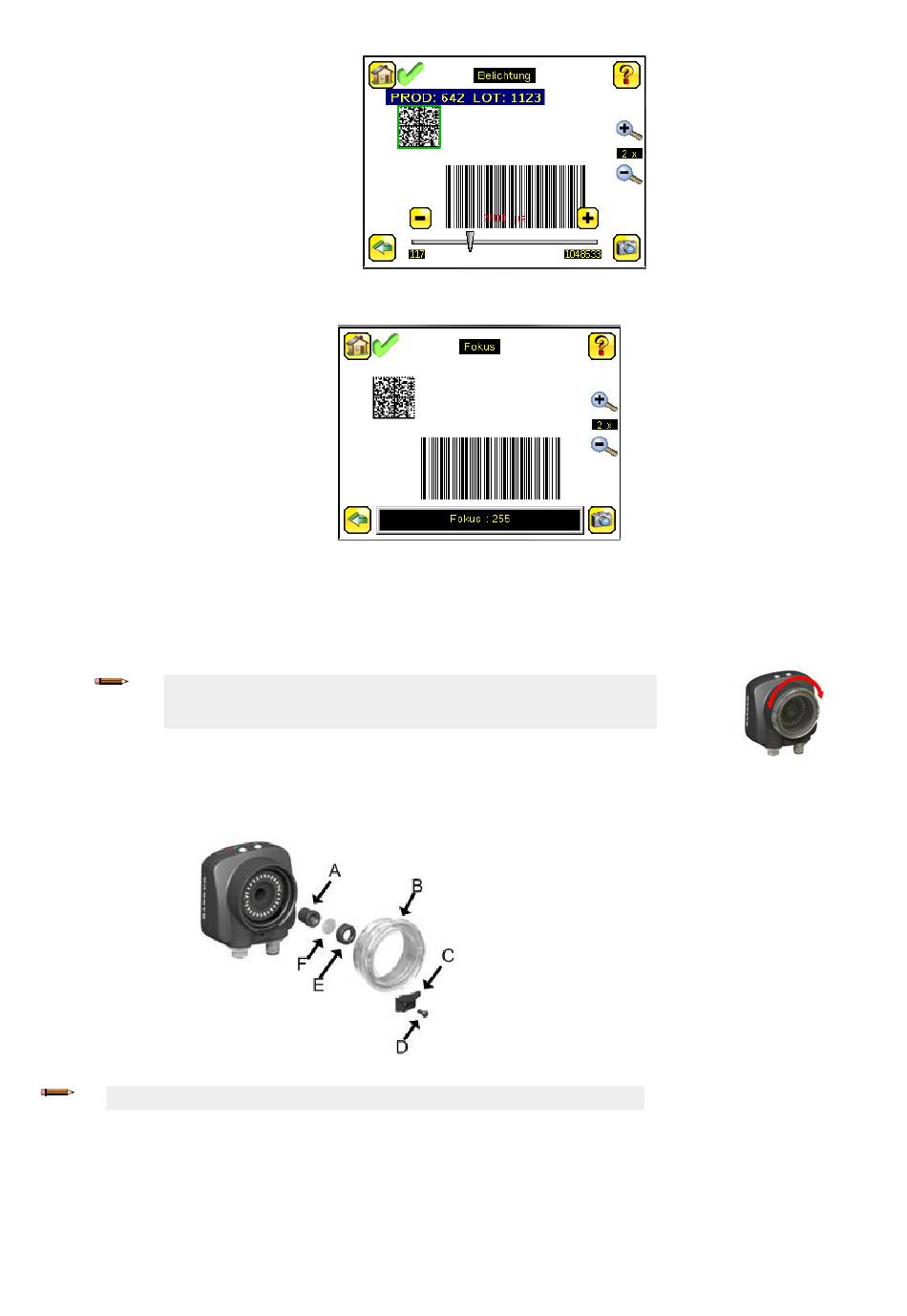

Abbildung 6. Modell mit Mikro-Videolinse – Komponenten
A
B
C
D
E
F
www.bannerengineering.com - Tel: +1-763-544-3164
Linse
Fokussierfenster
Verschlussklemme
Sicherungsschraube
Filterkappe
Filter
Abbildung 5. Fokus einstellen
7
