Sensor der Bauform iVu Plus BCR Gen2
Für den Datenvergleich gibt es zwei weitere Möglichkeiten:
•
Importieren Sie die zuletzt gelesenen Daten während der Anzeige des Bildschirms Zeicheneingabe. Die neuen Daten werden bei der
ersten Auslösung wirksam, die nach dieser Aktion auftritt.
•
Verwenden Sie die externe TEACH-Programmierung.
Bei einer externen Programmierung werden die Daten des ersten eingelesenen Barcodes als Eingabe für den Datenvergleich gespei-
chert. Beim nächsten Auslöser ausgeführte Inspektionen verwenden die neuen Daten für den Vergleich mit den nachfolgend eingelese-
nen Barcodes. Wenn die vorherigen Eingabedaten verdeckte Zeichen enthalten, behält die externe Programmierung die verdeckten
Zeichen nur bei, wenn die neuen Daten dieselbe Länge haben wie die zuvor eingegebenen Daten. Bei abweichender Länge wird die
Verdeckung entfernt.
Der Sensor versucht die vollständige Länge dieser Zeichenfolge mit den vom Barcode eingelesenen Daten zu vergleichen. Stimmen die Daten
nicht überein, wird die Inspektion als fehlgeschlagen gekennzeichnet.
Anmerkung: Wenn der Sensor mehrere Barcodes im Sichtfeld einliest, können nur die vom Sensor zuerst eingelesenen
Barcodedaten verglichen werden.

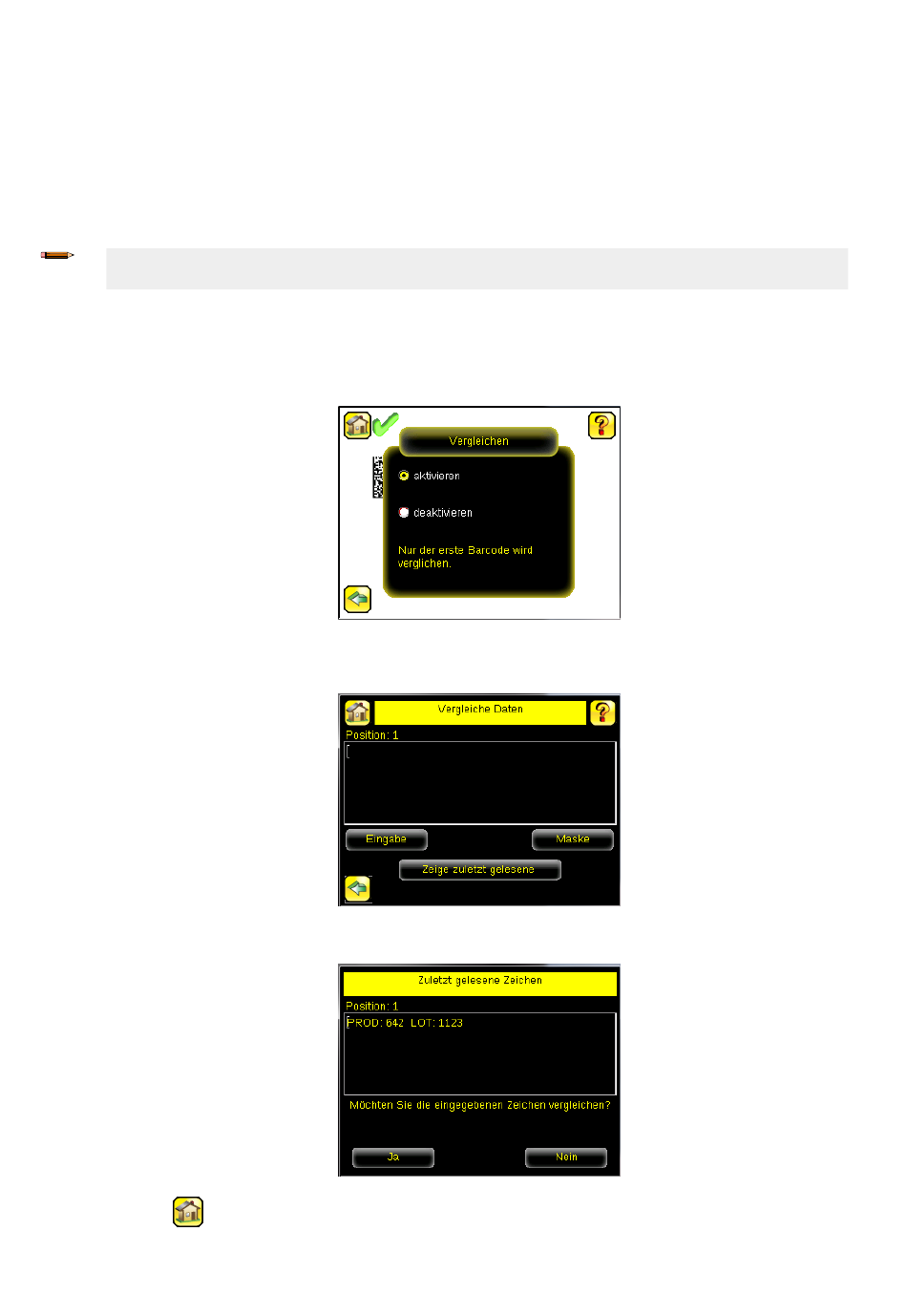

Einrichtung für den Datenvergleich
In diesem Kapitel wird beschrieben, wie die Datenvergleichsfunktion eingerichtet wird. In diesem Beispiel stammen die Referenzdaten von ei-
nem zuvor dekodierten Barcode.
1. Klicken Sie auf Hauptmenü > Inspektion > Barcode > Zeichenvergleich > Vergleichen und aktivieren Sie den Zeichenvergleich.
2. Gehen Sie zum Menü Hauptmenü > Inspektion > Barcode > Zeichenvergleich > Zeicheneingabeund klicken Sie auf Zeige zuletzt
gelesene Zeichen.
3. Klicken Sie auf Ja.
4. Klicken Sie auf
P/N 178443 Rev. D
, um wieder zum Startbildschirm zu wechseln.
www.bannerengineering.com - Tel: +1-763-544-3164
9
