Hauptmenü > Bildsensor > Belichtung
4. Klicken Sie auf Hauptmenü > Bildsensor > Fokus , um den Fokus einzustellen, und überwachen Sie dabei den Fokuswert:
5. Wenn Sie ein iVu Color-Modell haben, führen Sie das Weißabgleichsverfahren aus, um die Intensitäten der Farbe im Bild so anzupas-
sen, dass die Farben den tatsächlichen Objekten möglichst nahe kommen.
a. Klicken Sie auf Bildsensor > White Balance (Weißabgleich).
b. Verschieben Sie den Messbereich in der Bildfeld-Ansicht (FOV) für den Weißabgleich und passen Sie ihn so an, dass er ein
weißes oder graues Objekt umgibt. Wenn keines vorhanden ist, legen Sie ein Stück weißes Papier vor den iVu, um es für den
Weißabgleich zu verwenden.
c. Klicken Sie auf Start. Das Gerät durchläuft eine Reihe von Auslösern. Wenn der Sensor nicht automatisch ausgelöst wird,
müssen Sie manuell auf
Fokus bei Ausführungen mit Mikro-Videolinse einstellen
1. Lösen Sie die Sicherungsschraube (D) des Fokussierfensters mit dem mitgelieferten 1/16-Zoll-Sechskantschlüssel, und stellen Sie
dann die Bildschärfe am iVu mit dem freien Fokussierfenster (B) ein.
2.
Stellen Sie den Fokus ein, und überwachen Sie dabei den Fokuswert. Verstellen Sie den Fokus für ein
optimales Bild so lange, bis der höchste Fokuswert erreicht ist.
Anmerkung: Durch Drehung des Fokussierfensters gegen den Uhrzeigersinn
werden nähere Objekte fokussiert; durch Drehung des Fokussierfensters im Uhr-
zeigersinn werden weiter entfernte Objekte fokussiert.
3. Arretieren Sie das Fokussierfenster, sobald das optimale Bild erzielt worden ist.
8

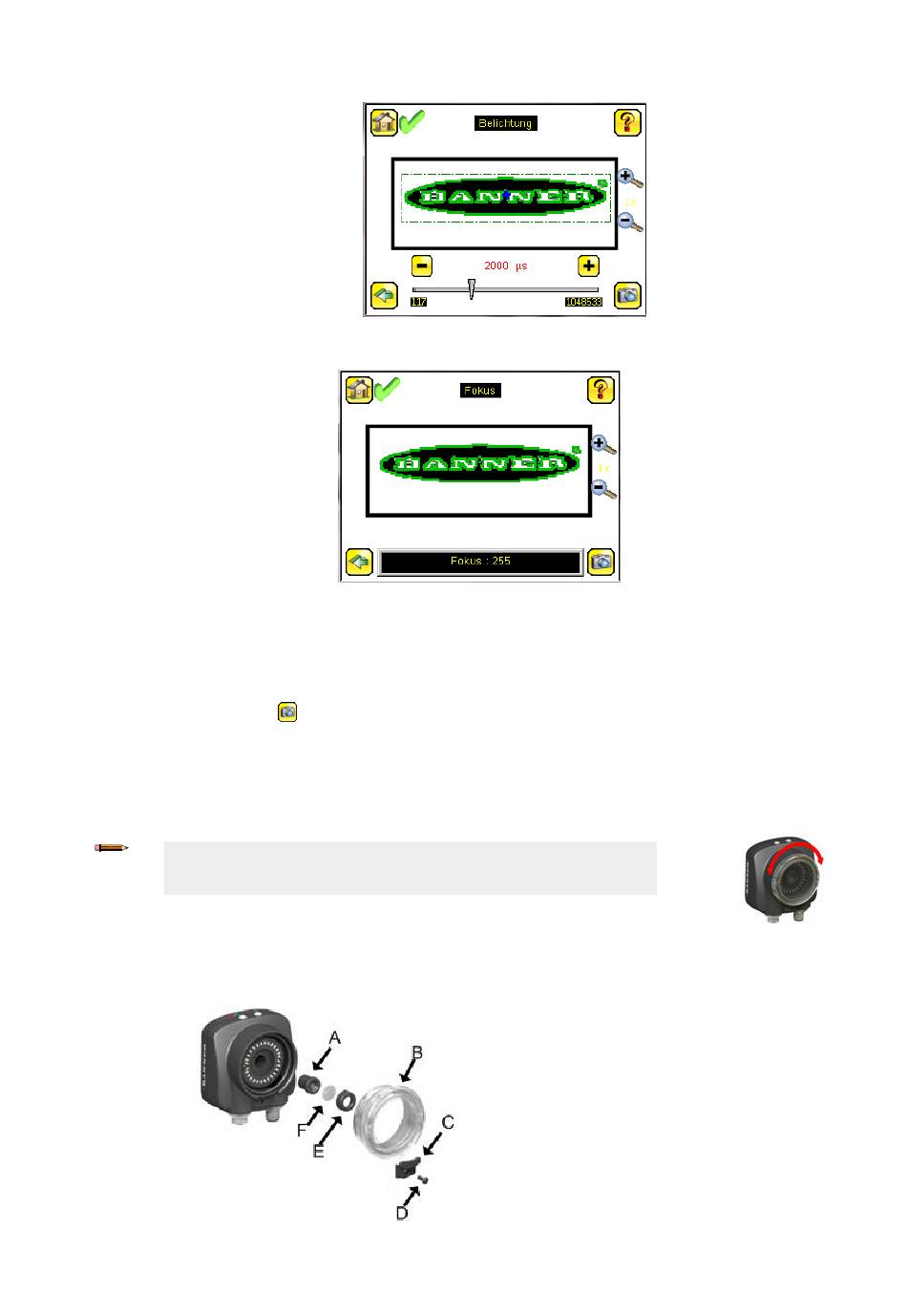

Abbildung 11. Bildschirm Belichtung
Abbildung 12. Bildschirm Fokus
klicken.
Abbildung 14. Modell mit Mikro-Videolinse – Komponenten
www.bannerengineering.com - Tel: +1-763-544-3164
A
Linse
B
Fokussierfenster
C
Verschlussklemme
D
Sicherungsschraube
E
Filterkappe
F
Filter
Bildsensoren iVu Plus TG und Color Gen2
Abbildung 13. Fokus einstellen
P/N 178442_DE Rev. F
