Sensor der Bauform iVu Plus BCR Gen2
Quickstart-Anleitung
Einführung
Diese Anleitung soll Ihnen beim Einrichten und Installieren des Sensor der Bauform iVu Plus Barcode Reader (BCR) Gen2 helfen. Vollständige
Informationen zur Programmierung, Leistung, Fehlerbehebung, zu Abmessungen und Zubehörteilen finden Sie im Bedienungshandbuch unter
www.bannerengineering.com. Suchen Sie nach der Ident-Nr. 179047, um das Benutzerhandbuch anzuzeigen. Die Verwendung dieses Doku-
ments setzt Kenntnisse der einschlägigen Industriestandards und Praktiken voraus.
Der iVu BCR enthält eine integrierte Hilfe.
Über den integrierten Touchscreen, einen externen Touchscreen oder die PC-Software Vision Manager können Sie Inspektionen programmie-
ren, bearbeiten und anzeigen. Für die Konfiguration oder Ausführung des iVu BCR ist Vision Manager nicht erforderlich.
Über die PC-Software Vision Manager können Sie den iVu BCR jedoch verbinden, um ihn extern zu steuern. Nach dem Anschluss an das Gerät
wird die Schnittstelle auf der Registerkarte „Sensor" angezeigt. Sie können in der Schnittstellen in derselben Weise arbeiten wie auf dem iVu
BCR-Display.
WARNUNG: Darf nicht für den Personenschutz verwendet werden
Dieses Gerät darf nicht als Sensor zum Personenschutz eingesetzt werden. Eine Nichtbeachtung kann schwere
Verletzungen oder Tod zur Folge haben. Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schal-
tungen, die für Personenschutz-Anwendungen erforderlich sind. Ein Sensorausfall oder Defekt kann zu unvorhersehbarem
Schaltverhalten des Ausgangs führen.
VORSICHT: Elektrostatische Entladungen
Schäden, die durch elektrostatische Entladungen am Sensor verursacht werden können, sind zu vermeiden.
Verwenden Sie beim Anbringen von Linsen oder Kabeln immer eine bewährte Methode zur Vermeidung von elektrosta-
tischer Entladung.
Funktionen und Anzeigen

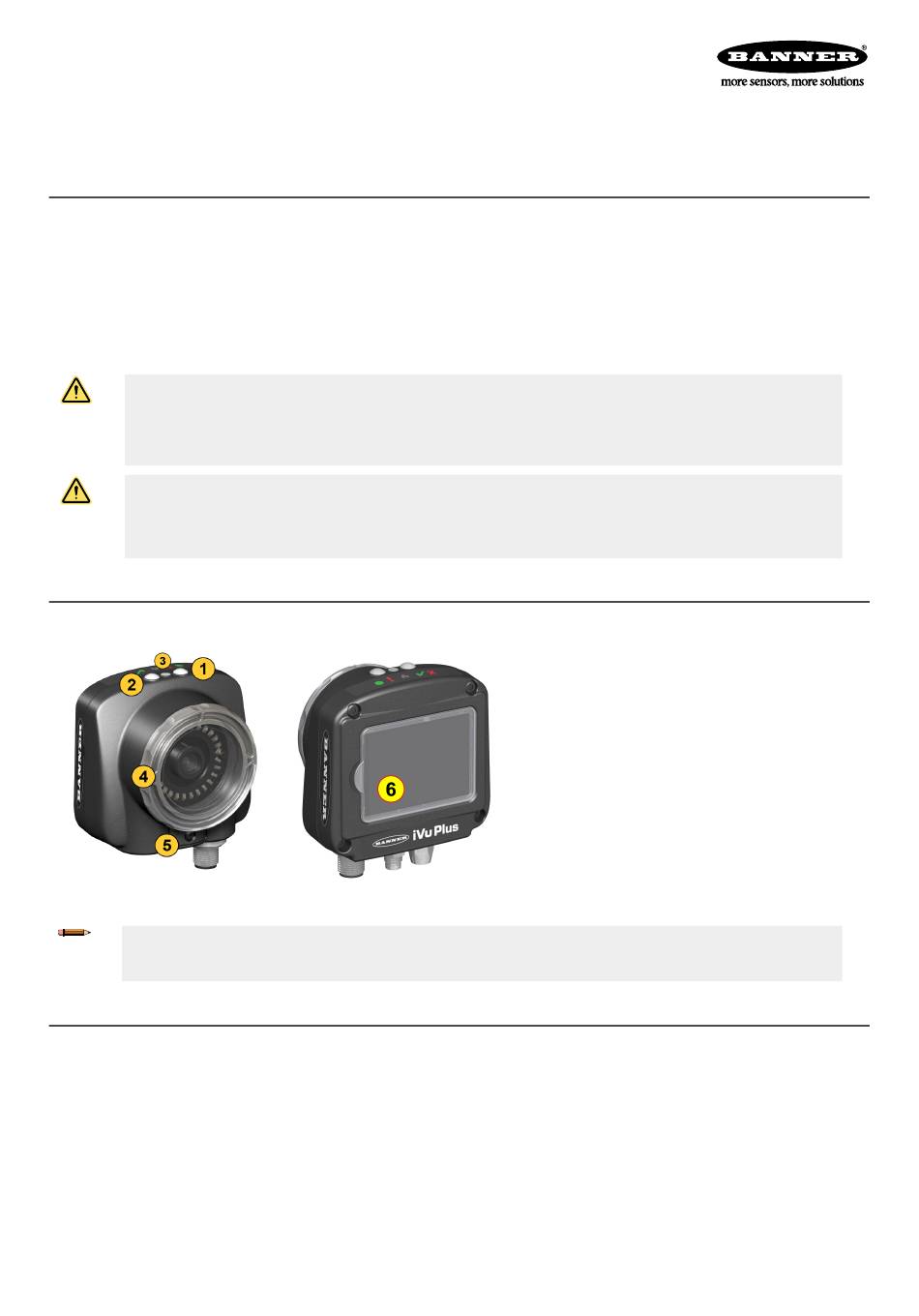

Abbildung 1. Technische Merkmale
Anmerkung: Modelle mit integriertem Display: Das Touchscreen-Display verfügt über eine Schutzabdeckung aus Kunstst-
off. Entfernen Sie diese Abdeckung bei der Konfiguration des Geräts. Wenn das Display nicht in Gebrauch ist, halten Sie
es abgedeckt, um es zu schützen.
Installationsanleitung
Montieren Sie den iVu BCR
Für die Installation des iVu BCR ist ein Montagewinkel erforderlich. Bei Banner Engineering sind Montagewinkel erhältlich. Siehe
engineering.com. Mit den Montagewinkeln kann der iVu BCR entweder rechtwinklig oder in einem einstellbaren Winkel an das betreffende Teil
montiert werden.
1. Positionieren Sie den iVu BCR auf der Halterung.
2. Stecken Sie drei (im Lieferumfang enthaltene) M4 x 4-mm-Schrauben durch den Montagewinkel in die Montagebohrungen in der Unter-
seite des iVu BCR.
Aus dem Originaldokument übersetzt
178443 Rev. D
1. Betriebs-LED
2. LED für Gut/Fehler
3. LED für Ethernet-E/A
4. Fokussierfenster
5. Verschlussklemme für Fokussierfenster
6. Integriertes Display (nur integrierte Modelle mit
integriertem Display)
2021-7-13
Grün: Betriebsbereit/Eingeschaltet
Rot (blinkend oder konstant): Fehler
Grün (konstant): Gut
Grün (blinkend): Fehler
Rot: Fehler
Grün: Verbunden
Aus: Getrennt
www.banner-
