Klasse 2 Beschreibung Des Lasergeräts Und Sicherheitshinweise - Banner Q5X Kurzanleitung

Tasten
Verwenden Sie die Sensortasten (SELECT)(TEACH), (+)(CH1/CH2)und (-)(MODE) , um den Sensor zu programmieren.
(SELECT)(TEACH)
• Drücken Sie diese Taste, um Menüelemente im Setup-Modus
auszuwählen.
• Drücken Sie die Taste länger als 2 Sekunden, um den ausge-
wählten TEACH-Modus zu starten (standardmäßig ist die
Zweipunkt-TEACH-Programmierung gewählt).
(-)(MODE)
• Drücken Sie diese Taste, um im Setup-Modus zum Sensor-
menü zu navigieren.
• Drücken Sie diese Taste, um die Einstellwerte zu ändern; hal-
ten Sie sie gedrückt, um die numerischen Werte zu vermin-
dern.
• Drücken Sie diese Taste länger als 2 Sekunden, um den
SETUP-Modus aufzurufen.
Klasse 2 Beschreibung des Lasergeräts und Sicherheitshinweise
VORSICHT:
• Senden Sie defekte Geräte an den Hersteller zurück.
• Die Verwendung anderer Steuerelemente oder Einstellungen und die Ausführung anderer Verfahren als die in
diesem Handbuch genannten kann zu gefährlichen Strahlenbelastungen führen.
• Bauen Sie diesen Sensor nicht zu Reparaturzwecken auseinander. Defekte Einheiten müssen an den Hersteller
zurückgegeben werden.
VORSICHT:
• Niemals direkt in die Sensorlinse schauen.
• Laserlicht kann Ihre Augen beschädigen.
• Spiegelnde Objekte dürfen nicht in den Strahl gehalten werden. Ein Spiegel darf niemals als reflektierendes Ob-
jekt verwendet werden.
Lasergeräte der Klasse 2 sind Lasergeräte, die sichtbare Strahlen im Wellenlängenbereich von 400 bis 700 nm aussenden, wobei normalerwe-
ise die natürlichen Abwehrreflexe wie z. B. der Lidschlussreflex zum Schutz des Auges ausreichen. Diese Reaktion wird als ausreichender
Schutz unter üblichen und vorhersehbaren Betriebsbedingungen (d. h. bei bestimmungsgemäßem Betrieb) angesehen, auch bei Verwendung
optischer Instrumente, mittels derer direkt in den Laserstrahl geblickt wird.
Aufgrund ihrer spezifischen Leistungsgrenzen können leistungsverminderte Laser innerhalb der Dauer eines Augenblinzelns (Abwehrreaktion)
von 0,25 s keine Augenverletzungen verursachen. Sie dürfen auch nur Licht im sichtbaren Spektralbereich (400-700 nm) aussenden. Daher
kann eine Gefahr für die Augen nur dann entstehen, wenn eine Person die natürliche Abwehrreaktion gegen helles Licht überwindet und direkt
in den Laserstrahl blickt.
Ausführungen mit rotem Laser der Klasse 2: Referenz IEC 60825-1:2014
Abbildung 4. FDA (CDRH)-Warnetikett (Klasse 2)
LASER LIGHT
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
IEC 60825-1:2014. Wavelength
640-670nm; 1.0mW max. Complies with
21 CFR 1040.10 and 1040.11 except for
conformance with IEC 60825-1: 2014
as described in Laser Notice
No. 56, dated May 8, 2019.
2

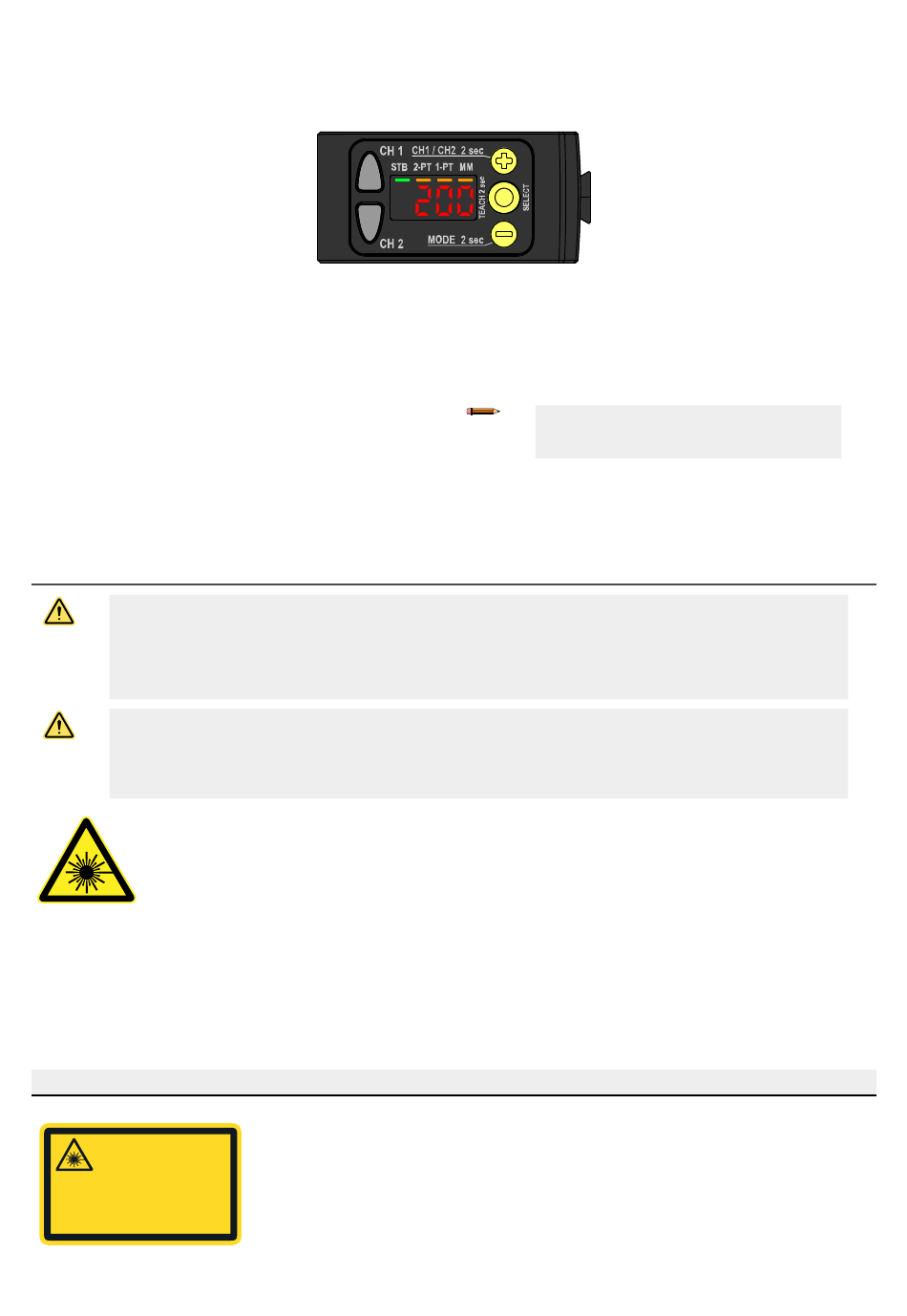

Abbildung 3. Q5X-Sensorfläche
Für sicheren Lasergebrauch – Laser der Klasse 2
• Blicken Sie nicht in den Laserstrahl.
• Richten Sie den Laser niemals aus kurzer Entfernung auf die Augen einer Person.
• Offene Laserstrahlwege sollten nach Möglichkeit über oder unter Augenhöhe angeordnet wer-
den.
• Der von dem Lasergerät ausgesendete Lichtstrahl sollte am Ende seines wirksamen Wegs
begrenzt werden.
Ausgangsleistung: < 1,0 mW
Laser-Wellenlänge: 640 bis 670 nm
Impulsdauer: 20 µs bis 2 ms
www.bannerengineering.com - Tel: +1-763-544-3164
Q5X Laser-Triangulationssensor mit Analogausgängen
(+)(CH1/CH2)
• Drücken Sie diese Taste, um im Setup-Modus zum Sensor-
menü zu navigieren.
• Drücken Sie diese Taste, um die Einstellwerte zu ändern; hal-
ten Sie sie gedrückt, um die numerischen Werte zu erhöhen.
• Drücken Sie diese Tasten länger als 2 Sekunden, um zwi-
schen Kanal 1 und Kanal 2 umzuschalten.
Anmerkung: Beim Navigieren durch das Menü
werden die Menüpunkte nacheinander durchlau-
fend angezeigt.
P/N 219603 Rev. B
