Benutzerhandbuch
EM-PME375
Installation
52 |
©
Danfoss | Juli 2021
Niederspannungsanschlüsse
Angaben Niederspannungssteckverbinder
Die elektrische Maschine verfügt über eine Niederspannungssteckverbindung (Messsignal), die dazu
dient, die Daten der integrierten Temperatur- und Rotationssensoren (Resolver) der elektrischen
Maschine auszulesen. Optional kann der Steckverbinder durch eine Verteilerbox (Option +LVB1) ersetzt
werden. Die Temperaturdaten stammen von PT100-Fühlern in den Statorwicklungen. Die gültige Pol-
Konfiguration ist dem Typenschild zu entnehmen. Die Konfiguration für die Option zur Temperatur- und
Resolver-Messung ist dem entsprechenden Feld auf dem Typenschild zu entnehmen. Die elektrische
Maschine ist standardmäßig mit drei PT100-Fühlern in den Wicklungen ausgestattet.
Komponenten des Messanschlusses:
•
12-poliger TE HDSCS für die Temperaturüberwachung
•
Steckertyp: TE 115645201
•
Kontakttyp des Steckverbinders: TE 9642703 (vergoldet)
•
Typ der Gegenbuchse: TE 117036391
•
Kontakt-Typ für Gegensteckverbinder: TE 12413813 (vergoldete Kontakte verwenden)

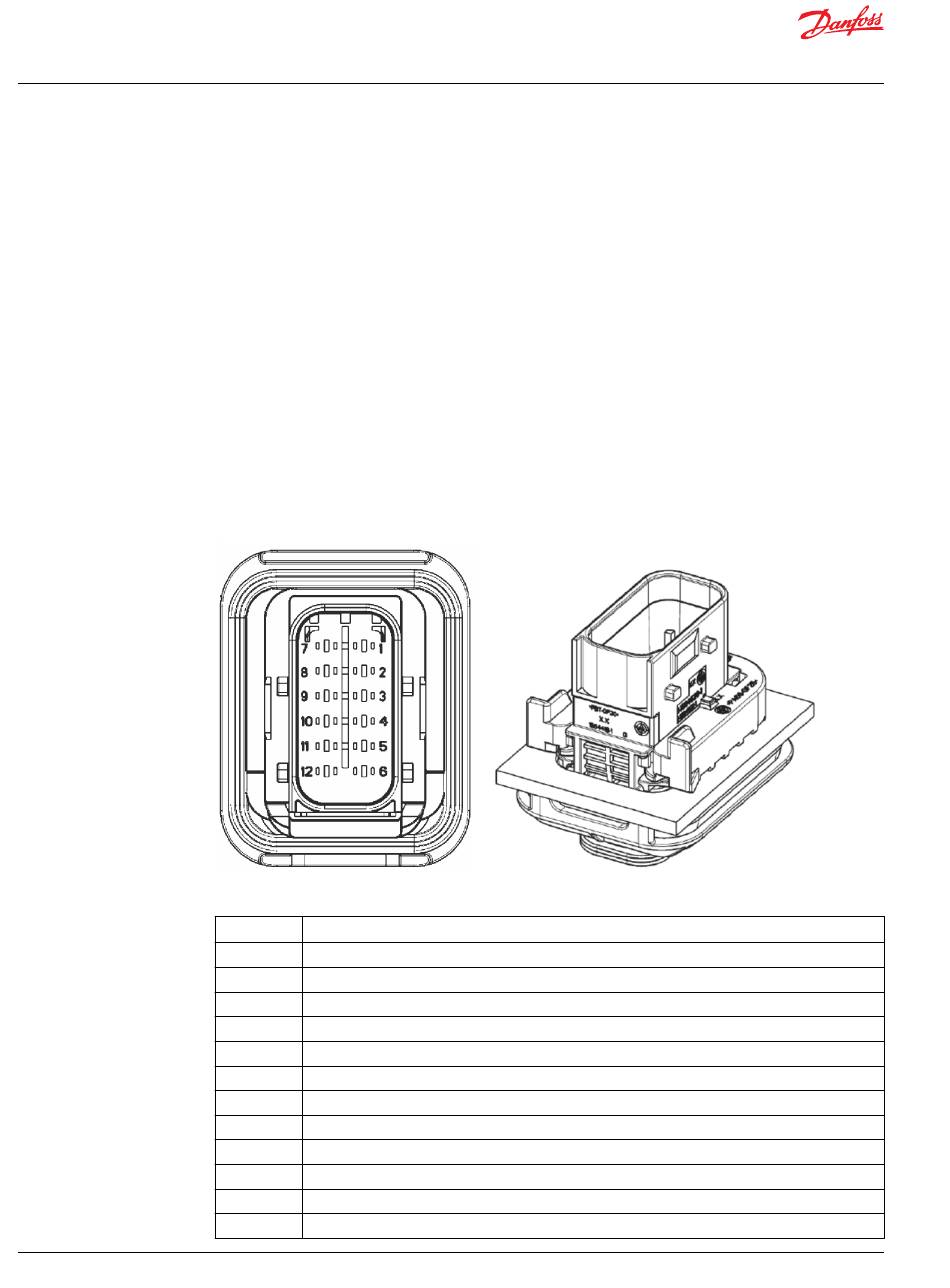

Konfiguration der Kontakte der Steckverbindung TE 115645201
Standardkonfiguration der Kontakte
Kontakt
Beschreibung
1
-
2
-
3
-
4
Temperatur, PT100, Wicklungen
5
Temperatur, PT100, Wicklungen
6
Temperatur, PT100, Wicklungen
7
-
8
-
9
-
10
GND, Temperatur, PT100, Wicklungen (entspricht Kontakt 4 PT100)
11
GND, Temperatur, PT100, Wicklungen (entspricht Kontakt 5 PT100)
12
GND, Temperatur, PT100, Wicklungen (entspricht Kontakt 6 PT100)
BC265857345808de-000201
