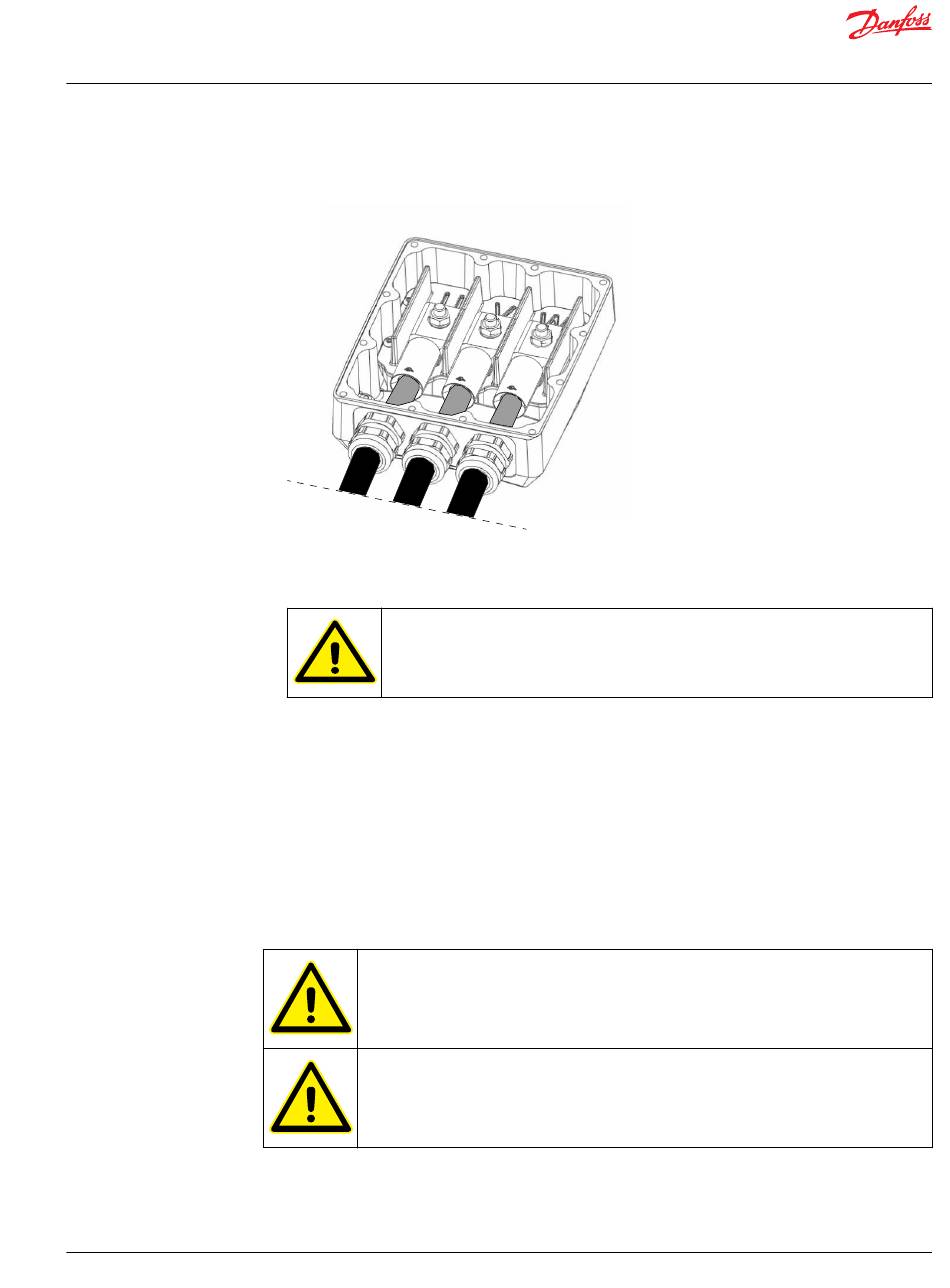

Kabelschuhanschluss an der Verteilerbox (dies ist lediglich ein Beispiel, die Verteilerbox kann anders
aussehen)
9. Verschrauben Sie die Kabelverschraubung mit der Verteilerbox, wie in der vorstehenden Abbildung
dargestellt. Ziehen Sie die Kabelverschraubung am Gehäuse der Kabelverschraubung fest. Siehe
Kapitel Anzugsmomente.
Ziehen Sie die Kabelverschraubung am Gehäuse der Kabelverschraubung mit dem
richtigen Anzugsmoment fest. Ziehen Sie dann die Kappe der Kabelverschraubung von
Hand fest, wobei die Isolierung nicht aus der Verbindung austreten darf.
10. Ziehen Sie den Kabelschuh fest. Das Anzugsmoment beträgt 15 Nm.
11. Wiederholen Sie das Verfahren für die anderen Kabel und die andere Verteilerbox (für Maschinen mit
Option DUAL oder TRI).
12. Stellen Sie sicher, dass die Reihenfolge der Phasenanschlüsse in der Verteilerbox korrekt ist, d. h., dass
die zugehörigen Phasen zwischen Wechselrichter und Maschine verbunden sind (U, V, W entsprechen
den Phasen L1, L2, L3).
13. Schließen Sie die Verteilerbox. Ziehen Sie die Schrauben der Verteilerboxabdeckung fest. Siehe
Kapitel Anzugsmomente. Verwenden Sie ein Schraubensicherungsmittel, das ein späteres Entfernen der
Schrauben ermöglicht (beispielsweise Loctite 221).
Prüfen Sie die Erdung der Abschirmung des Leistungskabels, siehe Kapitel Erdanschlüsse.
Niederspannungsanschlüsse
Verschließen Sie die nicht verwendeten Buchsen der Niederspannungssteckverbindung mit
geeigneten Blindstopfen.
•
DEUTSCH 0413-003-1605 (Größe 16)
•
DEUTSCH 0413-204-2005 (Größe 20)
Weitere Informationen und Anweisungen zu DEUTSCH Steckverbindern finden Sie unter
https://www.deutschconnector.com/.
