Benutzerhandbuch
EM-PME375
Installation
50 |
©
Danfoss | Juli 2021
Stromanschlüsse
Hochspannungsanschluss
Gefahr eines Stromschlags. Stellen Sie bei Arbeiten mit Leistungsanschlüssen sicher, dass die
Stromversorgung unterbrochen ist und der Rotor sich nicht drehen kann.
Gegensteckverbinder der Hochspannungsleitungen sind nicht im Standardlieferumfang
enthalten.
Die Reihenfolge der Phasen ist an der Leistungsklemme mit Aufklebern markiert.

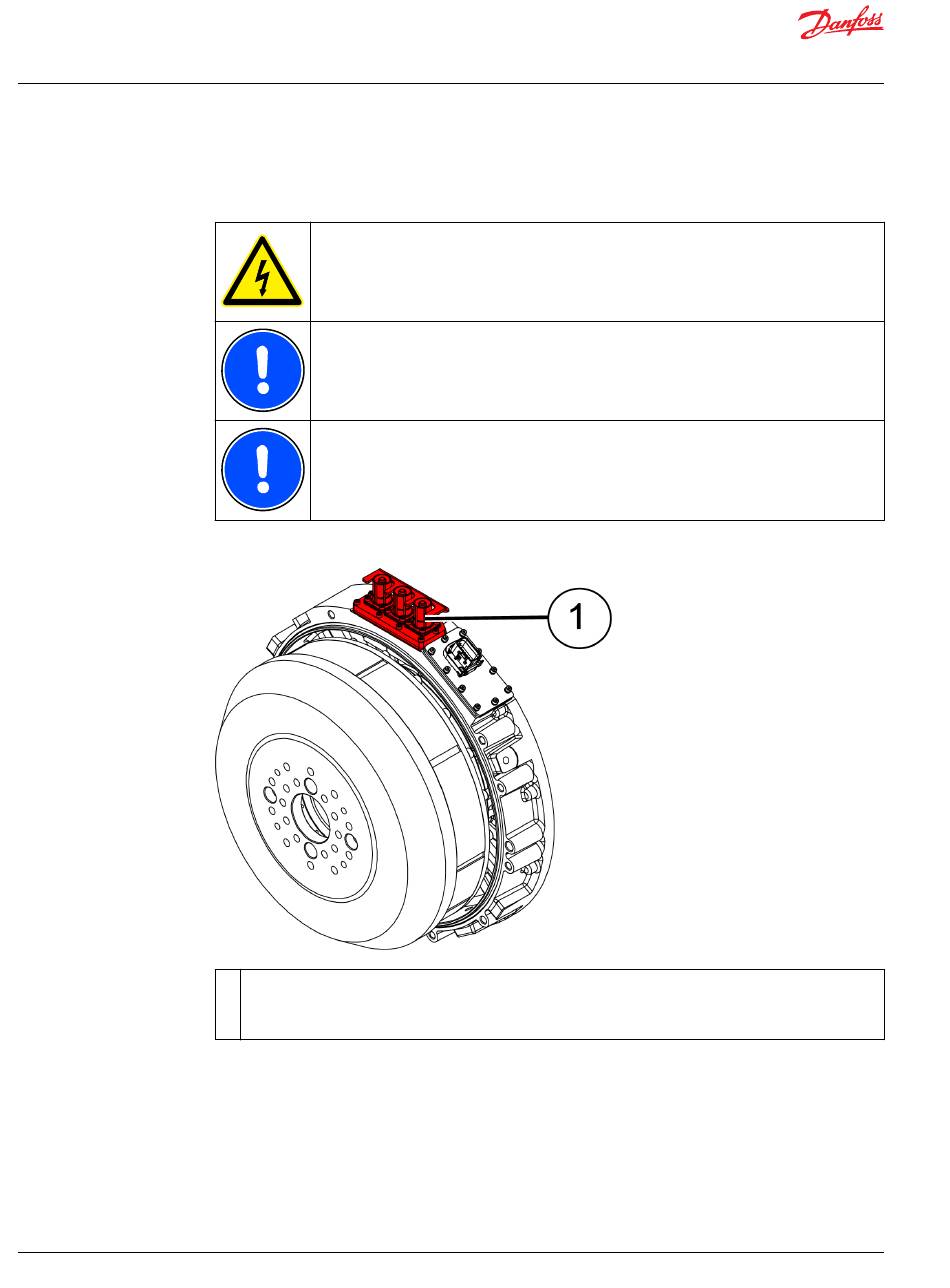

Hochspannungsanschluss
1.
Leistungsklemme
Steckertyp: AMPHENOL HVBI005R10AMHARD
Gegensteckverbinder: AMPHENOL HVBI-7-05R10-XFC-XXXX-FG/PC (gerader Stecker)
AMPHENOL HVBI-9-05R10-XFC-XXXX-FG/PC (rechtwinkliger Stecker)
Installation der Hochspannungskabel
1. Entfernen Sie die Abschirmung der Leistungsklemme. Siehe nachfolgende Abbildung.
2. Installieren Sie die Hochspannungskabel. Siehe Anweisungen des Herstellers der
Gegensteckverbinder.
3. Bringen Sie die Abschirmung der Leistungsklemme wieder an.
BC265857345808de-000201
