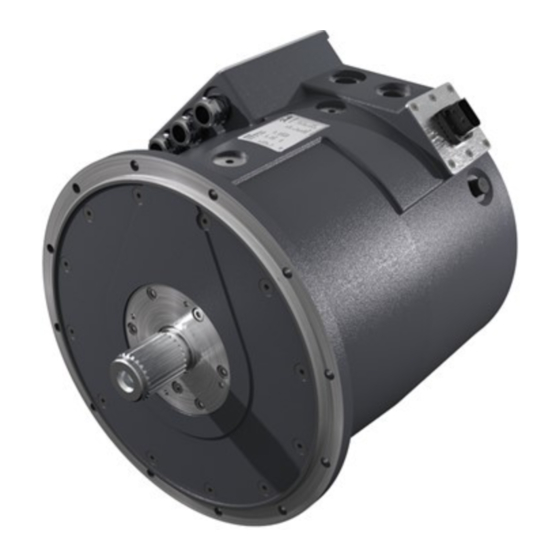

Danfoss EM-PMI300-T310 Benutzerhandbuch

Motor/generator
Vorschau ausblenden Andere Handbücher für EM-PMI300-T310:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
Motor/Generator
EM-PMI300-T310
www.danfoss.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss EM-PMI300-T310

Inhaltszusammenfassung für Danfoss EM-PMI300-T310

  • Seite 1 Benutzerhandbuch Motor/Generator EM-PMI300-T310 www.danfoss.com...
  • Seite 2 Benutzerhandbuch EM-PMI300-T310 Änderungshistorie Änderungstabelle Datum Geändert Überarbeitet Juli 2021 Aktualisiertes Benutzerhandbuch 0201 © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 3: Inhaltsverzeichnis

    Elektrische Installation................................. 36 Stromanschlüsse..................................36 Hochspannungsanschluss............................... 36 Anschlussplan..................................37 Montage der Kabelverschraubungen und Netzanschluss................... 38 Niederspannungsanschlüsse............................... 43 Erdanschlüsse.....................................47 Anschlüsse der Stillstandsheizung.............................49 Betrieb Betriebsbedingungen.................................. 51 Zustandsüberwachung während des Betriebs........................51 Empfohlene Schmiermittel................................ 51 Empfohlene Kühlmittel................................52 Notbetrieb......................................52 © Danfoss | Juli 2021 BC265858156812de-000201 | 3...
  • Seite 4 Benutzerhandbuch EM-PMI300-T310 Inhalt Wartung Regelmäßige Wartung................................. 54 Reinigung......................................55 Lager und Schmierung.................................56 Wartung des Kühlsystems................................60 Demontage Fehlersuche und -behebung Kundendienst Servicerichtlinie....................................64 Ersatzteile......................................64 Entsorgung Checklisten für Lagerung, Installation und Wartung © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 5: Allgemeine Informationen

    Maschine sind auch aus dem Typenschild ersichtlich; sie stehen hinter dem Baugrößen-Modellcode. Achtung! Es werden ausschließlich Optionen gekennzeichnet, die vom Standardlieferumfang abweichen. Folgende Optionen sind möglich, siehe nachfolgende Tabelle. Detaillierte Informationen zu den Modellen, Optionen und Merkmalen sind den Produktdatenblättern zu entnehmen. © Danfoss | Juli 2021 BC265858156812de-000201 | 5...

  • Seite 6: Einhaltung Geltender Normen

    +CL2 BV – Bureau Veritas +CL3 +CL4 LR – Lloyd’s Register +CL5 RINA Einhaltung geltender Normen Die elektrische Maschine wurde in Übereinstimmung mit den folgenden Richtlinien und entsprechend den Anforderungen der folgenden Normen entwickelt: © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 7: Garantie

    Grenzwerte der Schwingstärke Garantie Danfoss gewährt für die eigenen Produkte eine Garantie bei Mängeln, die auf Herstellungs- oder Materialfehler zurückzuführen sind. Diese Garantie gilt über einen Zeitraum von zwölf (12) Monaten ab Inbetriebnahme oder von achtzehn (18) Monaten ab Lieferung (Incoterms-EXW), je nachdem, was zuerst eintritt.

  • Seite 8: Verantwortung Des Herstellers

    Betriebsart gemäß IEC60034; Dauerbetrieb Betriebsart gemäß IEC60034; Betrieb mit nicht-periodischen Last- und Drehzahlschwankungen Verantwortung des Herstellers Danfoss ist nur dann für die Sicherheit, Zuverlässigkeit und Leistung der elektrischen Maschine verantwortlich, wenn • Handhabung, Montage, Installation, Betrieb und Wartung durch qualifiziertes und autorisiertes Personal erfolgt;...

  • Seite 9: Sicherheitshinweise

    Ausrufezeichen. Es weist auf eine allgemein gefährliche Situation hin. Warnung vor Stromschlag Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einer schwarzen Pfeilspitze. Es weist auf gefährliche elektrische Spannung hin, die einen Stromschlag verursachen kann. © Danfoss | Juli 2021 BC265858156812de-000201 | 9...

  • Seite 10: Persönliche Schutzausrüstung

    Tragen Sie beim Anheben der elektrischen Maschine einen Kopfschutz, beispielsweise einen Helm! Herabfallende Gegenstände können Kopfverletzungen verursachen. Tragen Sie bei der Handhabung und Wartung der elektrischen Maschine Schnittschutzhandschuhe. Es besteht die Gefahr von Schnittverletzungen. 10 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 11: Sicherheitsfunktionen

    Der Monteur muss sicherstellen, dass die Geräte oder Anlagen, in die das Produkt integriert wird, der EMV-Gesetzgebung des jeweiligen Landes entsprechen. In der Europäischen Union müssen Geräte, in die dieses Produkt integriert werden soll, die Vorgaben der EMV-Richtlinie 2014/30/EU erfüllen. © Danfoss | Juli 2021 BC265858156812de-000201 | 11...

  • Seite 12: Produktübersicht

    Die Bauweise der Maschine ist so konzipiert, dass sie in der Lage ist, hohe Anlaufmomente (sofortiges Drehmoment auf stillstehende Räder) zu erzeugen. • Optimierter Drehzahlbereich zur Erfüllung der gängigsten Getriebeübersetzungen von mobilen Schwerlast-Arbeitsmaschinen. 12 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 13: Bestimmungsgemäße Verwendung Der Elektrischen Maschine

    Missachten der Bestimmungen des Benutzerhandbuchs, der Sicherheitshinweise und des Typenschilds der elektrischen Maschine. • Nutzung, Modifikation und Wartung der elektrischen Maschine, ohne zuvor dieses Benutzerhandbuch zu lesen. • Überschreiten der festgelegten Grenzwerte während des Betriebs der elektrischen Maschine. © Danfoss | Juli 2021 BC265858156812de-000201 | 13...

  • Seite 14: Verwendete Technologie

    Maschine mechanisch stabiler und besser für höhere Drehzahlen geeignet. Die nachfolgende Abbildung zeigt die Magnet-Topologie der elektrischen Maschine. Es handelt sich dabei lediglich um eine prinzipielle Darstellung und keine genaue Wiedergabe der Konstruktion. 14 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 15: Einführung In Das System

    Danfoss bietet elektrische Antriebsstränge für Anwendungen in mobilen Schwerlast-Arbeitsmaschinen sowie für die Schifffahrt und Busse. Die Antriebsstränge umfassen alle wesentlichen Komponenten für Lösungen zur Umwandlung herkömmlicher Fahrzeuge in hybrid-elektrische (HEV) oder elektrische Fahrzeuge (EV). Danfoss-Technologie sorgt für Kraftstoffeinsparungen und minimierte Emissionen und Geräuschpegel. Übersicht über das Danfoss-Antriebsstrangsystem Die elektrischen Maschinen verfügen über eine Flüssigkeitskühlung mit einem Wasser-Glykol-Gemisch.

  • Seite 16: Anschlüsse Und Schnittstellen

    Anschlüsse für den Austritt/das Befüllen von Schmiermittel; je nach Modell und Option (BHS): nur zu Wartungszwecken. • Entlüftungsstopfen. Elektrische Schnittstellen: • Leistungsanschlüsse über Verteilerbox. • Anschlüsse für Messungen. • Stecker der Stillstandsheizung(en) (+HEAT1). • Erdanschluss der Stromversorgung. • Erdanschluss Niederspannung (Messsignal). 16 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 17: Typenschild

    Typenschild stehen die Nennwerte und die Kennzeichnung der Maschine. Die Nennwerte in der nachfolgenden Abbildung treffen nicht auf diese Maschine zu. Die korrekten Werte finden Sie auf dem Typenschild der Maschine sowie in den zugehörigen Datenblättern. © Danfoss | Juli 2021 BC265858156812de-000201 | 17...
  • Seite 18 Definierte Arbeitszyklen rotierender Maschinen gemäß Norm IEC60034-1 Nennwert der Umgebungstemperatur °C IP-Schutzart Gehäuse-Schutzart gemäß IEC60034-5 Kühlung Kühlungsverfahren gemäß IEC60034-6 Drehung Rotationsrichtung des Rotors bei Standardphasenfolge. Drehrichtung bei Blick auf die Antriebsseite. Max n Maximale Drehzahl 18 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 19: Anzugsmomente

    Ein geeignetes Schmiermittel, z. B. Wuerth HSP 1400, auftragen, um übermäßige Reibung zu vermeiden. Anschluss Drehmoment- Montageschrauben zur Befestigung an der Antriebsseite 40 Nm Schrauben für Abdeckplatte der Verteilerboxen 5 Nm Kabelschuh 15 Nm Zu verwendende Anzugsmomente, sofern nicht anders angegeben 10,9 12,9 Gewinde © Danfoss | Juli 2021 BC265858156812de-000201 | 19...

  • Seite 20: Gestaltungsleitsätze

    Auswirkungen auf die Lebensdauer der Isolierung der elektrischen Maschine. Der Wert der Lebensdauer der Isolierung ist ein berechneter Wert und wird in der Praxis nicht getestet. Die Isolierung der elektrischen Maschine hat die folgende Lebensdauer. 20 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 21: Wechselrichter

    Wechselstrom geeigneten Wechselrichter vorgesehen, der in der Lage ist, die elektrische Maschine zu steuern. Die elektrische Maschine ist nicht für den direkten Netzanschluss geeignet. Wird die elektrische Maschine mit einem Wechselrichter eines anderen Lieferanten als Danfoss Editron betrieben, kann die Leistung der elektrischen Maschine von den Nennwerten abweichen. Die optimale Leistung erreicht die elektrische Maschine mit Wechselrichtern von Danfoss Editron.

  • Seite 22: Montageaufbau

    DC - AUX DC - Die wichtigsten Leistungsantriebsparameter der Maschine sind auf dem Typenschild der Maschine angegeben. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Danfoss- Ansprechpartner. Sie können eines der Temperatursignale (vom Niederspannungssteckverbinder) an den Temperaturüberwachungskontakt am Wechselrichter (EC-C) anschließen. Stellen Sie sicher, dass die Maschinentemperaturschutzfunktion am Wechselrichter aktiviert ist.

  • Seite 23: Wellenausrichtung Und -Last

    Bei einer parallelen Fehlausrichtung verlaufen die Mittellinien beider Wellen parallel, aber versetzt. Bei einer winkligen Fehlausrichtung stehen die Wellen in einem Winkel zueinander. Die nachfolgende Abbildung zeigt parallele und winklige Fehlausrichtung. © Danfoss | Juli 2021 BC265858156812de-000201 | 23...
  • Seite 24 Werte für die max. Abweichung bei der abgewinkelten Ausrichtung Nicht elastische Kupplung Elastische Kupplung mm/100 mm mm/100 mm 0-1000 0,06 0,10 1000-2000 0,05 0,08 2000-3000 0,04 0,07 3000-4000 0,03 0,06 4000-6000 <0,03 0,05 24 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 25 Maschine geltenden Werte nicht überschreiten. Weitere Informationen siehe DOC-000454. Berechnen Sie die relevanten Werte mithilfe des Dokuments Wenden Sie sich an den Danfoss Service unter https://danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com, um das Dokument zu erhalten. Äußere Wellenkräfte der elektrischen Maschine © Danfoss | Juli 2021...

  • Seite 26: Transport Und Lagerung

    Berühren Sie keine elektrischen Klemmen, während der Rotor dreht. Die elektrischen Klemmen führen während der Rotation gefährliche Spannung. Wenn sich der Rotor nicht drehen lässt, wenden Sie sich an Ihren Danfoss-Ansprechpartner. Entfernen Sie die Transportstützen der elektrischen Maschine. Prüfungen bei Erhalt und Auspacken •...
  • Seite 27 Heben Sie die elektrische Maschine ausschließlich an den dafür vorgesehenen Hebeösen an. Es dürfen keine Personen den Bereich unter angehobenen Lasten betreten. Die Hebegurte dürfen die elektrische Maschine während des Anhebens nicht berühren. © Danfoss | Juli 2021 BC265858156812de-000201 | 27...

  • Seite 28: Lagerung

    Der Lagerraum muss trocken sowie staub- und vibrationsfrei sein. • Behandeln Sie nicht geschützte Oberflächen der elektrischen Maschine, z. B. die Flansche an den Wellenenden mit Korrosionsschutz. Verschließen Sie die Kabelauslässe und Kühlungsbohrungen vor dem Einlagern. 28 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 29: Verlängerte Lagerung

    Verwenden Sie die angefügte Lagerungscheckliste. Drehen Sie die Welle der elektrischen Maschine einmal monatlich. Halten Sie die elektrische Maschine während der Lagerung in ihrer Einbauposition. Beispielsweise sollten vertikal installierte elektrische Maschinen in vertikaler Position gelagert werden. © Danfoss | Juli 2021 BC265858156812de-000201 | 29...

  • Seite 30: Installation

    Sicherheitsanforderungen vertraut ist, darf Arbeiten an der elektrischen Maschine ausführen. Tragen Sie in der Nähe der elektrischen Maschine die erforderliche persönliche Schutzausrüstung. Vor der Installation der elektrischen Maschine sind die Anweisungen in diesem Benutzerhandbuch zu lesen. Erforderliche Werkzeuge 30 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 31: Prüfung Des Isolationswiderstands

    Isolationswiderstandsprüfung drei- bis viermal pro Jahr durchzuführen. Der Referenzwert von 150 MΩ muss bei Raumtemperatur überschritten werden. Falls dieser Sollwert nicht überschritten wird, wenden Sie sich an Ihren Danfoss-Ansprechpartner. Der Referenzwert von 150 MΩ darf bei einer Referenzumgebungstemperatur von 25 °C (gemessen mit 500 V / 1 min Megger) nicht überschritten werden.
  • Seite 32 In einigen Fällen ist eine Ausnahme von den Einschränkungen der Montagepositionen möglich. Weitere Informationen hierzu sind im Dokument 000454 Zulässige Lagerlasten für EM-PMI-Maschinen zu finden. Kontaktieren Sie Danfoss, um das Dokument zu erhalten. Die elektrische Maschine verwendet Montageoption 1 mit der Standardlager-Option; bei geschmierten Lagern verwendet sie dagegen Montageoption 2.

  • Seite 33: Montage Der Elektrischen Maschine

    Weitere Informationen hierzu sind im Dokument 000454 Zulässige Lagerlasten für EM-PMI- Maschinen zu finden. Kontaktieren Sie Danfoss, um das Dokument zu erhalten. Die elektrische Maschine darf nicht an der Nicht-Antriebsseite montiert werden. Informationen zu den korrekten Montagepositionen der elektrischen Maschine sind dem Kapitel zu entnehmen.
  • Seite 34 3 Welle der elektrischen Maschine; Verzahnungsstruktur der Welle (DIN5480W50x2x24x8f). 4 Montageschrauben (12 Stk. DIN912 M10). Nicht im Lieferumfang enthalten. Vertikale Montage Für die vertikale Montage führen Sie die Schritte aus dem vorangehenden Kapitel Horizontale Montage aus. 34 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 35: Kühlmittelanschlüsse

    Anschluss des Wasserkühlkreislaufs ist im Datenblatt beschrieben. Verwenden Sie nur geeignete und hochwertige Anschlussteile und Dichtungen, um die elektrische Maschine an den Wasserkreislauf anzuschließen. Nach dem Anschließen der Leitungen und Verbindungen auf mögliche Undichtigkeiten prüfen. © Danfoss | Juli 2021 BC265858156812de-000201 | 35...

  • Seite 36: Elektrische Installation

    Die Hochspannungskabel der elektrischen Maschine werden an die Verteilerbox(en) der elektrischen Maschine angeschlossen. Die nachfolgende Abbildung zeigt die Bauteile der Hochspannungsverteilerbox. 1. Entfernen Sie die Abdeckung des Klemmenkastens. 2. Installieren Sie die Leistungskabel. 3. Bringen Sie die Abdeckung des Klemmenkastens wieder an. 36 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 37: Anschlussplan

    Die Anzahl der Wechselrichter hängt vom Nennstrom der elektrischen Maschine und des Frequenzumrichters ab. Die nachfolgende Abbildung zeigt das Anschlussdiagramm des Wechselrichters für eine elektrische Maschine mit der Option SINGLE (eine Verteilerbox, die ein Dreiphasen-System enthält). © Danfoss | Juli 2021 BC265858156812de-000201 | 37...

  • Seite 38: Montage Der Kabelverschraubungen Und Netzanschluss

    Pflitsch blueglobe mstri232 Anzugsmomente für Blueglobe-Kabelverschraubungen Metrisches Gewinde Nenndrehmoment M10x1,0 3,0 Nm M12x1,5 5,0 Nm M16x1,5 8,0 Nm M20x1,5 10,0 Nm M25x1,5 15,0 Nm M32x1,5 15,0 Nm M40x1,5 20,0 Nm M50x1,5 30,0 Nm 38 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 39 Der maximale Abstand zwischen dem Kupferband oder dem Schirmgeflecht des Kabels und dem Kabelschuh oder dem Leiter (je nachdem, welcher Abstand geringer ist) beträgt 10 mm. Entfernen Sie den Kabelschirm noch nicht vollständig, und schneiden Sie nicht den Geflechtschirm des Kabels durch! © Danfoss | Juli 2021 BC265858156812de-000201 | 39...
  • Seite 40 Sie den Geflechtschirm (Abdeckung) 10 mm (Abstand C) vom unteren Ende der Verschraubung, wie in der Abbildung dargestellt. Stellen Sie sicher, dass die Feder der Kabelverschraubung am Kabelschirm (der mit Kupferband geschützt ist) anliegt, bevor Sie den Geflechtschirm abschneiden. 40 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 41 6. Sicherstellen, dass die leitenden Stränge des Kabels vollständig frei von Silikon und anderen Verunreinigungen sind. Führen Sie das Kabel in das Kabelschuhgehäuse und crimpen Sie den Kabelschuh zweimal an verschiedenen Stellen. Siehe nachfolgende Abbildung. © Danfoss | Juli 2021 BC265858156812de-000201 | 41...
  • Seite 42 Stellen Sie sicher, dass zwischen Kabelschuh und anderen metallischen Bauteilen, einschließlich des Kabelschirms, ein Luftspalt von mindestens 10 mm besteht. Wenn der Luftspalt kleiner ist, schützen Sie den Kabelschuh mit zusätzlichem Isolierungsschrumpfschlauch. 42 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 43: Niederspannungsanschlüsse

    Typenschild zu entnehmen: es gibt verschiedene Optionen und Sensoren, und nicht alle elektrischen Maschinen sind mit allen Sensoren ausgestattet. Weitere Informationen über Optionen finden Sie im Kapitel Namenskonvention des Produkts auf Seite 5. © Danfoss | Juli 2021 BC265858156812de-000201 | 43...
  • Seite 44 Konfiguration ist dem Typenschild zu entnehmen. Die Konfiguration für die Option zur Temperatur- und Resolver-Messung ist dem entsprechenden Feld auf dem Typenschild zu entnehmen. Die elektrische Maschine ist standardmäßig mit drei PT100-Fühlern in den Wicklungen ausgestattet. Komponenten des Messanschlusses: 44 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 45 GND, Temperatur, PT100, Wicklungen (entspricht Kontakt 5 PT100) GND, Temperatur, PT100, Wicklungen (entspricht Kontakt 6 PT100) Konfiguration der Kontakte mit Resolver (RES1) Kontakt Beschreibung Resolver, RES_COSN Resolver, RES_SINN Resolver, EXCN Temperatur, PT100, Wicklungen Temperatur, PT100, Wicklungen Temperatur, PT100, Wicklungen © Danfoss | Juli 2021 BC265858156812de-000201 | 45...
  • Seite 46 Temperatur 3, PT100 (N), Wicklungen Temperatur 4, PT100 (P), Wicklungen (Option +TEMP4) Temperatur 4, PT100 (N), Wicklungen (Option +TEMP4) Temperatur 5, PT100 (P), Wicklungen (Option +TEMP4) Temperatur 5, PT100 (N), Wicklungen (Option +TEMP4) 46 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 47: Erdanschlüsse

    Es empfiehlt sich, die Erdung nach der Installation der elektrischen Maschine zu überprüfen, um sicherzustellen, dass die elektrische Maschine ordnungsgemäß geerdet ist. Die Erdanschlüsse am Rahmen der elektrischen Maschinen dienen der Schutzerdung; Signalkabel und Leistungskabelschirme verfügen über eigene Erdanschlüsse. © Danfoss | Juli 2021 BC265858156812de-000201 | 47...
  • Seite 48 Erdanschluss des Gehäuses. 4. Schließen Sie die Messgeräteklemmen an den Schirm eines anderen Leistungskabels an und wiederholen Sie die Messung, bis Sie alle Kabel gemessen haben. Prüfen der Erdung des Niederspannungskabelschirms (Messsignal) 48 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 49: Anschlüsse Der Stillstandsheizung

    Heizgerätestecker ist der Steckverbinder HUMMEL Twilock, siehe nachfolgende Abbildung. Anschluss des Heizelements Wenn die elektrische Maschine mit einer Stillstandsheizung ausgestattet ist, bei der Sie einen Fehler vermuten, wenden Sie sich an Ihren Danfoss-Ansprechpartner. © Danfoss | Juli 2021 BC265858156812de-000201 | 49...

  • Seite 50: Betrieb

    Betrieb ist. Dies verhindert Kondensation und eine mögliche Beschädigung der elektrischen Maschine. Tragen Sie in der Nähe der elektrischen Maschine die erforderliche persönliche Schutzausrüstung. Vor der Installation der elektrischen Maschine sind die Anweisungen in diesem Benutzerhandbuch zu lesen. 50 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 51: Betriebsbedingungen

    Seite 56 enthalten. Der empfohlene Schmierfett-Typ für die Maschinenlager ist SKF LGHP-2 oder ein vergleichbares Produkt. LGHP-2 ist ein Hochleistungs- und Hochtemperaturschmierfett für Lager. Nähere Informationen finden Sie im Abschnitt http://www.skf.com/. © Danfoss | Juli 2021 BC265858156812de-000201 | 51...

  • Seite 52: Empfohlene Kühlmittel

    Temperaturüberwachungskontakt des Wechselrichters verbinden. Fällt ein Fühler für die Temperaturmessung in der elektrischen Maschine aus, kann ein zusätzlicher Fühler PT100 nahe dem Ende der Wicklungen an der Öffnung des Niederspannungssteckers (Messsignal) angebracht werden. 52 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 53 Im Fall eines Ausfalls der Temperaturmessung und der Verwendung eines zusätzlichen Temperaturfühler tauschen Sie die elektrische Maschine so schnell wie möglich, spätestens aber nach zwei Monaten aus. Danfoss Service Kontaktinformationen Wenden Sie sich an den Danfoss Service unter https://danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com.

  • Seite 54: Regelmäßige Wartung

    Maschine beginnen. Zur Sicherstellung eines sicheren und zuverlässigen Betriebs der elektrischen Maschine die Wartungsanweisungen befolgen. Regelmäßige Wartung Überprüfen Sie die elektrische Maschine in regelmäßigen Abständen. Verwenden Sie Checklisten für Lagerung, Installation und Wartung auf Seite 67. 54 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 55: Reinigung

    Benutzerhandbuch behandelten Schrauben. Siehe Kapitel Anzugsmomente. Lager Prüfen Sie, ob ungewöhnliche Geräusche oder Vibrationen zu hören sind. Ist dies der Fall, wenden Sie sich an Danfoss. Gehäuse und Prüfen Sie die Sauberkeit. Bei Bedarf reinigen. Siehe angeschlossene Teile Kapitel Reinigung.

  • Seite 56: Lager Und Schmierung

    Sicherheitsvorkehrungen, die vom Hersteller des Schmierfetts vorgegeben werden. Stellen Sie sicher, dass die automatische Schmierung und die Ölschmierung nach dem Start der elektrischen Maschine ordnungsgemäß funktionieren. Der Lagertyp der elektrischen Maschine ist dem Typenschild der elektrischen Maschine zu entnehmen. 56 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 57 Lebensdauer hängt außerdem auch von der Drehzahl der elektrischen Maschine und der Temperatur des Lagers ab. Die Lagerlebensdauer ergibt sich aus der mechanischen Lagerlebensdauer und der Lebensdauer des Lagerschmierfetts und ist in den nachfolgenden Abbildungen für die horizontale und die vertikale Montage dargestellt. © Danfoss | Juli 2021 BC265858156812de-000201 | 57...
  • Seite 58 Die Angaben zur Lagerlebensdauer und zur Lebensdauer des Lagerschmiermittels sind lediglich Näherungswerte. Die Lagerlebensdauer und die Lebensdauer des Lagerschmiermittels in den Anwendungen der Kunden können abweichen. Danfoss ist für die tatsächliche Lagerlebensdauer im praktischen Einsatz nicht verantwortlich. Wenden Sie sich für weitere Informationen an Danfoss.
  • Seite 59 Schätzungen, um eine ungefähre Vorstellung zu geben. Die Lagerlebensdauer und die Lebensdauer des Lagerschmiermittels in den Anwendungen der Kunden können abweichen. Danfoss ist für die tatsächliche Lagerlebensdauer im praktischen Einsatz nicht verantwortlich. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Danfoss-Ansprechpartner.

  • Seite 60: Wartung Des Kühlsystems

    Die Änderung der Richtung des Kühlmitteldurchflusses soll verhindern, dass sich mögliche Ablagerungen (Sedimente) im Kühlsystem bilden. Die Qualität des Kühlmittels ist jährlich zu überprüfen. Das Mischungsverhältnis von Wasser und Glykol sowie die Art des Glykols müssen den Vorgaben entsprechen. Siehe Kapitel Empfohlene Kühlmittel. 60 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 61: Demontage

    Maschine von der Anschlusskonstruktion zu lösen, oder verwenden Sie eine andere Methode, bei der die elektrische Maschine nicht beschädigt wird. 4. Heben Sie die elektrische Maschine ab. Stützen Sie die elektrische Maschine beim Anheben ab. © Danfoss | Juli 2021 BC265858156812de-000201 | 61...

  • Seite 62: Fehlersuche Und -Behebung

    Diese Anweisungen decken nicht alle Details oder Variationen der Ausrüstung ab und liefern ebenfalls keine Informationen zu allen möglichen Szenarien in Verbindung mit Installation, Betrieb oder Wartung. Wenden Sie sich für weitere Informationen an den Danfoss Service unter https:// danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com.
  • Seite 63 Danfoss kontaktieren. Temperaturmessungsfehler Der Fühler PT100 ist defekt. Widerstand des Fühlers PT100 messen, siehe Kapitel Niederspannungsanschlüsse. Wenn der Fühler defekt ist, Signal über einen anderen Fühler auslesen. Danfoss kontaktieren. Siehe Kapitel Notbetrieb. © Danfoss | Juli 2021 BC265858156812de-000201 | 63...

  • Seite 64: Kundendienst

    Die empfohlenen Ersatzteile sind in diesem Abschnitt aufgeführt. Die Menge gibt die Anzahl der Komponenten in einer einzelnen elektrischen Maschine an. Nicht in diesem Benutzerhandbuch erläuterte Wartungsverfahren erfordern spezielle Werkzeuge und Anleitungen. Um sich darüber zu informieren und diese zu erwerben, wenden Sie sich an Danfoss. Empfohlene Ersatzteile Teilenummer Artikelnummer Menge Beschreibung (Bestellnr.)
  • Seite 65 M25 X 1,5,BG225MSTRI PFLITSCH (Leistungsanschlüsse) 10348 Dichtung der Abdeckplatte der Verteilerbox 10358 Entlüftungsstopfen PMF 100444 Metal Vent 10323 Lager, Nicht-Antriebsseite, SKF 6211 2RS1 C3 WT Rillenkugellager (nicht isoliert an Nicht-Antriebsseite, Optionen BI0, BGL) © Danfoss | Juli 2021 BC265858156812de-000201 | 65...

  • Seite 66: Entsorgung

    Benutzerhandbuch EM-PMI300-T310 Entsorgung Entsorgen Sie die elektrische Maschine und alle zugehörigen Bauteile entsprechend den vor Ort geltenden Bestimmungen und Vorschriften. 66 | © Danfoss | Juli 2021 BC265858156812de-000201...

  • Seite 67: Checklisten Für Lagerung, Installation Und Wartung

    Stromanschlüsse Kabelverschraubungsmontage entspricht den Vorgaben ☐ ☐ ☐ (Kabelverschraubung zu Kabeln), mit korrektem Kabeldurchmesser Kabelschuh-Luftkappe (an ≥10 mm ☐ ☐ ☐ metallische Strukturen) Anzugsmoment 15 Nm ☐ ☐ ☐ Kabelverschraubung (zur Verteilerbox) © Danfoss | Juli 2021 BC265858156812de-000201 | 67...
  • Seite 68 Informationen zur elektrischen Maschine und Kundeninformationen Kunde: Typ der elektrischen Maschine (entsprechend dem Typenschild): Kundenreferenz: Seriennummer der elektrischen Maschine: Servicereferenz: Datum der Installation: N/A = Verfahren nicht anwendbar PASS = Verfahren erfolgreich FAIL = Verfahren fehlgeschlagen 68 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 69 Teile Elektrik Verschleiß der Kabel ☐ ☐ ☐ Isolationswiderstand ☐ ☐ ☐ (Wenn die elektrische Maschine im Dauerbetrieb betrieben wird, wird empfohlen, die Isolationswiderstandsprüfung alle drei bis vier Monate durchzuführen.) Kühlsystem © Danfoss | Juli 2021 BC265858156812de-000201 | 69...
  • Seite 70 Sauberkeit des Gehäuses und der angeschlossenen Teile ☐ ☐ ☐ Elektrik Verschleiß der Kabel ☐ ☐ ☐ Elektrische Anschlüsse im Allgemeinen ☐ ☐ ☐ Anzugsmoment 15 Nm ☐ ☐ ☐ Kabelverschraubung (zur Verteilerbox) 70 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 71 Installationsverfahren nicht erforderlich sind. Die Dichtung der Schrauben kann brechen. Eine Anleitung zur Reinigung finden Sie im Kapitel Reinigung auf Seite 55. Verwendete Ersatzteile Beschreibung des Ersatzteils Art des Ersatzteils Menge Artikelnummer (Bestellnr.) © Danfoss | Juli 2021 BC265858156812de-000201 | 71...
  • Seite 72 Vorgaben (keine Vibrationen) Lagertemperatur und - feuchte entsprechen den Vorgaben Typ der elektrischen Maschine und Seriennummer sind richtig Elektrische Maschine ist korrekt abgestützt Welle wird gemäß den Vorgaben gedreht (10 Drehungen pro Monat) 72 | © Danfoss | Juli 2021 BC265858156812de-000201...
  • Seite 73 Phone: +86 21 2080 6201 Danfoss haftet nicht für eventuelle Fehler in Katalogen, Broschüren und anderen Druckschriften. Danfoss behält sich das Recht vor, Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sich die nachträglichen Änderungen nicht auf die bereits vereinbarten Spezifikationen auswirken.
