Benutzerhandbuch
EM-PME375
Gestaltungsleitsätze
22 |
©
Danfoss | Juli 2021

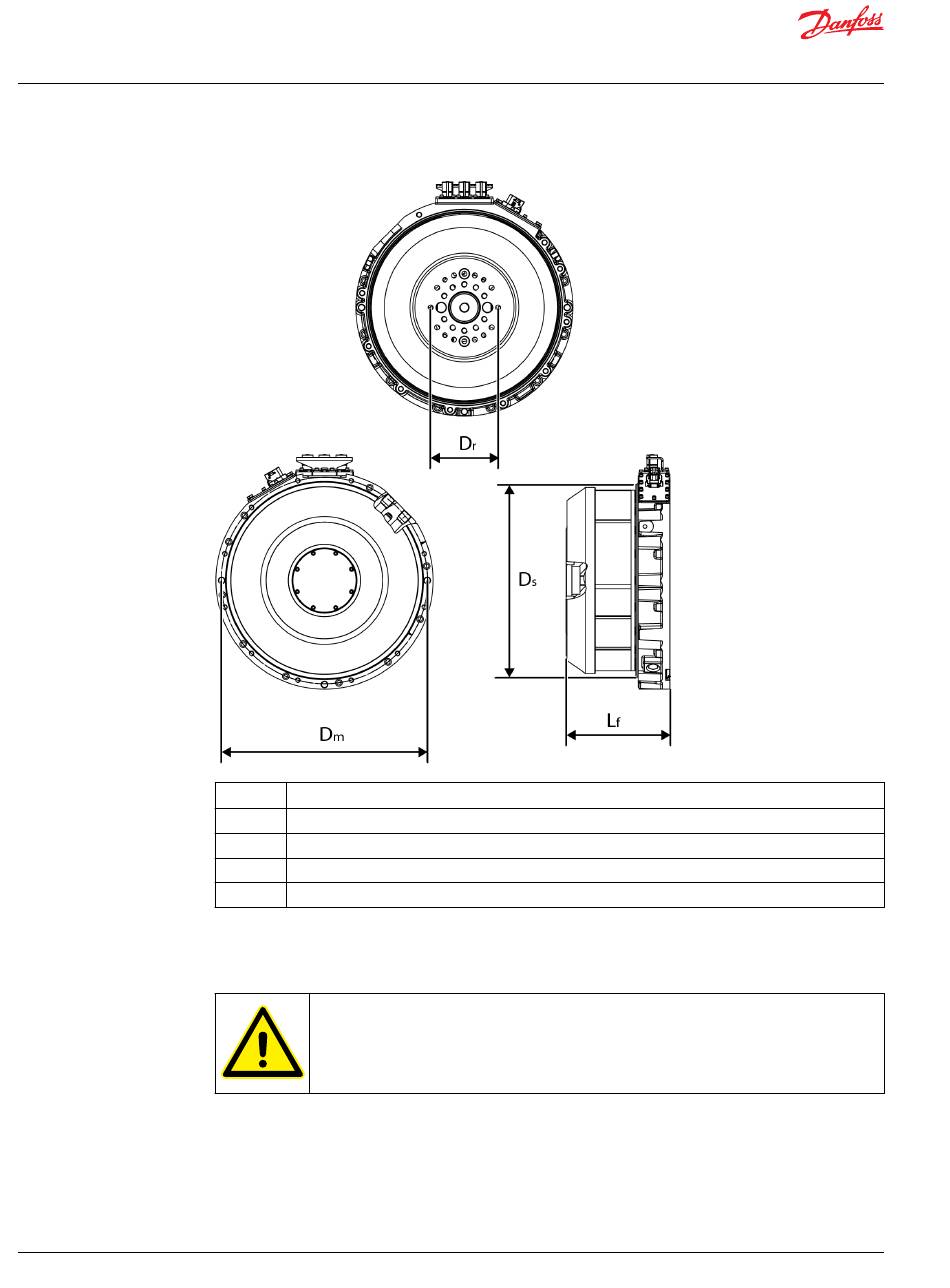

Hauptabmessungen der elektrischen Maschine
Symbol
Erläuterung
L
Rahmenlänge der elektrischen Maschine.
F
D
Durchmesser der kreisförmig angeordneten Bohrungen für die Flanschmontage.
M
D
Durchmesser der Montageschulter.
S
D
Durchmesser der Rotoranschlussfläche.
R
Alle anderen Abmessungen der elektrischen Maschine sind der Produktzeichnung zu entnehmen.
Wellenausrichtung und -last
Eine fehlerhafte Ausrichtung (Fehlausrichtung) kann zu einer Überlastung der Lager,
vorzeitigem Verschleiß, Vibrationen und dem Ausfall der Welle führen. Eine flexible
Kupplung kann übermäßige Fehlausrichtungen nicht kompensieren.
Die Ausrichtung zwischen Welle und Anschlusskonstruktion muss präzise erfolgen.
Eine Fehlausrichtung kann eine parallele oder winklige Fehlausrichtung oder eine Kombination aus
beidem sein. Bei einer parallelen Fehlausrichtung verlaufen die Mittellinien beider Wellen parallel, aber
versetzt. Bei einer winkligen Fehlausrichtung stehen die Wellen in einem Winkel zueinander. Die
nachfolgende Abbildung zeigt parallele und winklige Fehlausrichtung.
BC265857345808de-000201
