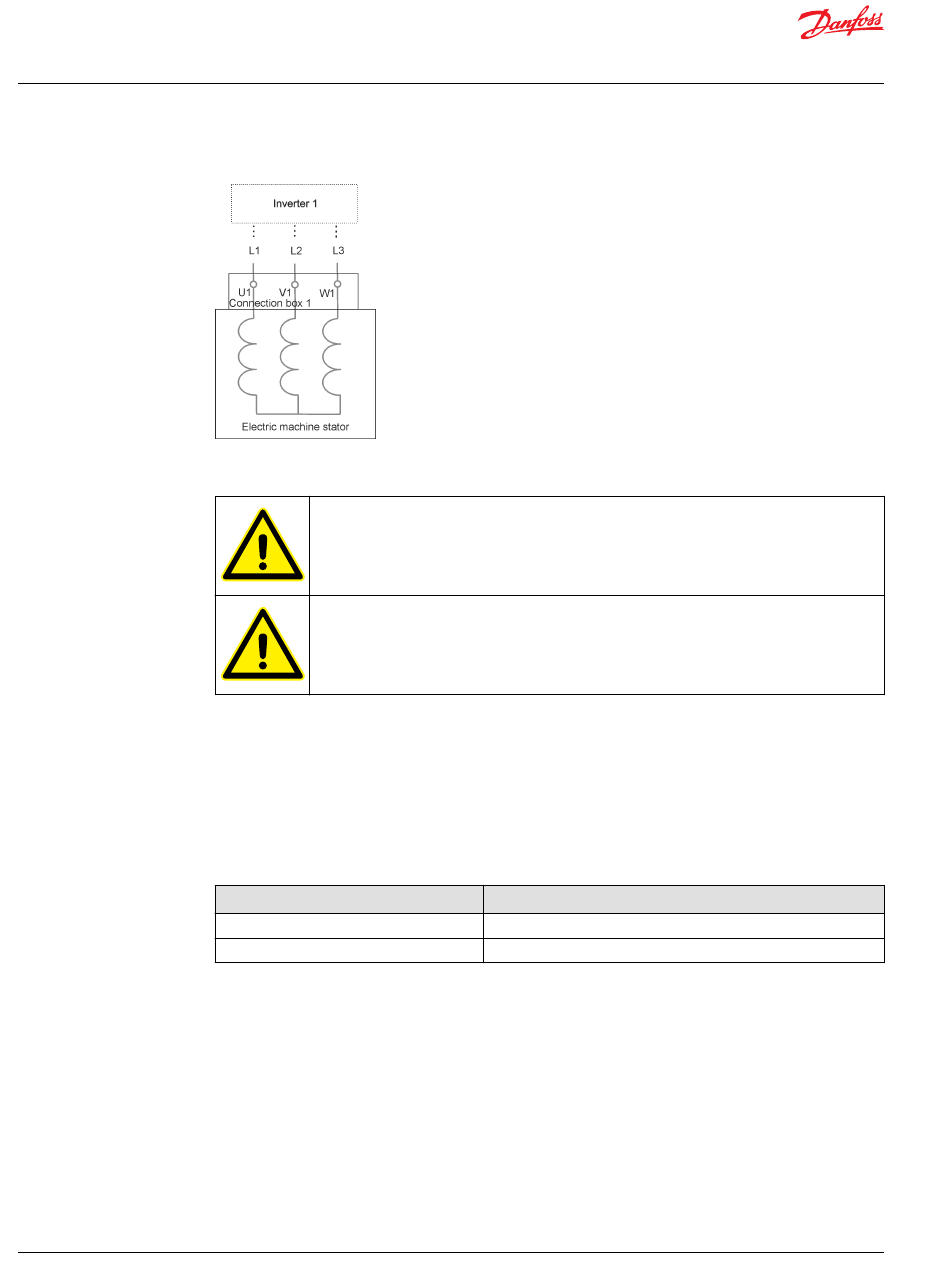

Anschlussplan für Option SINGLE
Niederspannungsanschlüsse
Verschließen Sie die nicht verwendeten Buchsen der Niederspannungssteckverbindung mit
geeigneten Blindstopfen.
•
DEUTSCH 0413-003-1605 (Größe 16)
•
DEUTSCH 0413-204-2005 (Größe 20)
Weitere Informationen und Anweisungen zu DEUTSCH Steckverbindern finden Sie unter
https://www.deutschconnector.com/.
Die elektrische Maschine ist mit einer Steckverbindung oder einer Verteilerbox ausgestattet, über die sich
die Daten der integrierten Temperatur- und Rotationssensoren (Resolver) der elektrischen Maschine
auslesen lassen. Die Temperaturdaten stammen von PT100-Fühlern in den Statorwicklungen sowie in
einigen Fällen in den Lagern. Informationen zu den Optionen der elektrischen Maschine sind dem
Typenschild zu entnehmen: es gibt verschiedene Optionen und Sensoren, und nicht alle elektrischen
Maschinen sind mit allen Sensoren ausgestattet. Weitere Informationen über Optionen finden Sie im
Kapitel
Namenskonvention des Produkts
Empfohlene Kabeltypen für Niederspannungsanschlüsse
Anwendung
Resolver-Verdrahtung
Temperaturmessung (PT100)
auf Seite 5.
Kabeltyp
Abgeschirmtes Kabel (verdrilltes Adernpaar)
Abgeschirmtes Kabel (verdrilltes Adernpaar)
BC355256345493de-000201
