Gestaltungsleitsätze
©
Danfoss | Juli 2021
SAE-1/2-Getriebegehäuse erforderlich. Der Anschluss der Verteilerboxen erfolgt an der Nicht-
Antriebsseite der elektrischen Maschine.

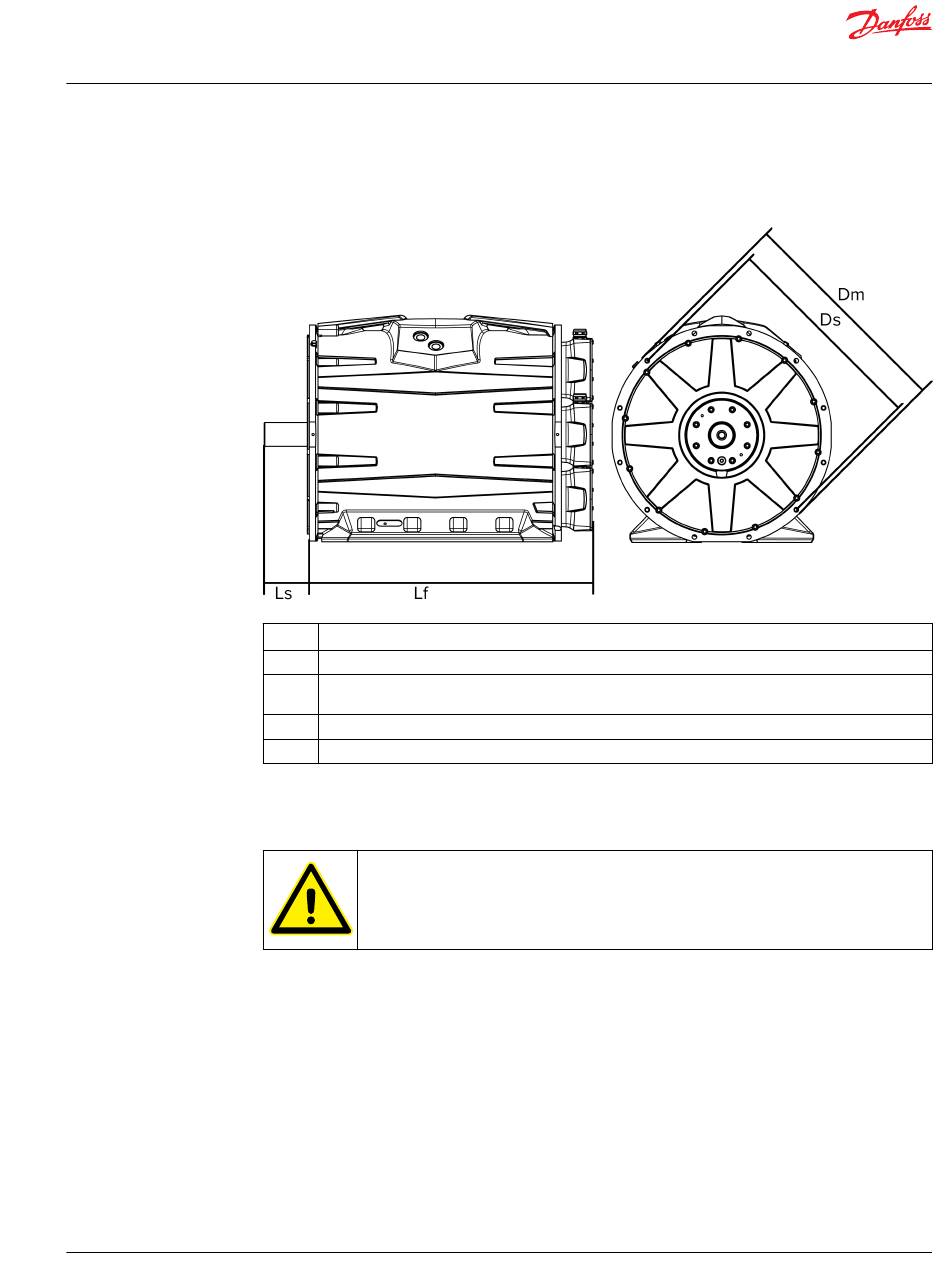

Hauptabmessungen der elektrischen Maschine
Symbol Erläuterung
L
Rahmenlänge der elektrischen Maschine (einschließlich Verteilerbox(en)).
F
L
Länge der Welle (vom Ende der Welle bis zur Montageschulter der elektrischen Maschine an der
S
Antriebsseite).
D
Durchmesser der kreisförmig angeordneten Bohrungen für die Flanschmontage.
M
D
Durchmesser der Montageschulter.
S
Alle anderen Abmessungen der elektrischen Maschine sind der Produktzeichnung zu entnehmen.

Wellenausrichtung und -last

Eine fehlerhafte Ausrichtung (Fehlausrichtung) kann zu einer Überlastung der Lager,
vorzeitigem Verschleiß, Vibrationen und dem Ausfall der Welle führen. Eine flexible
Kupplung kann übermäßige Fehlausrichtungen nicht kompensieren.
Die Welle der elektrischen Maschine ist vom Typ zylindrische Welle mit einem Durchmesser von 70 mm
h7 und einer Kontaktlänge von 130 mm. Der Flanschtyp ist ein SAE-1/2-Getriebegehäuse.
Die Ausrichtung zwischen Welle und Anschlusskonstruktion muss präzise erfolgen.
Eine Fehlausrichtung kann eine parallele oder winklige Fehlausrichtung oder eine Kombination aus
beidem sein. Bei einer parallelen Fehlausrichtung verlaufen die Mittellinien beider Wellen parallel, aber
versetzt. Bei einer winkligen Fehlausrichtung stehen die Wellen in einem Winkel zueinander. Die
nachfolgende Abbildung zeigt parallele und winklige Fehlausrichtung.
BC265857000807de-000201 | 23
