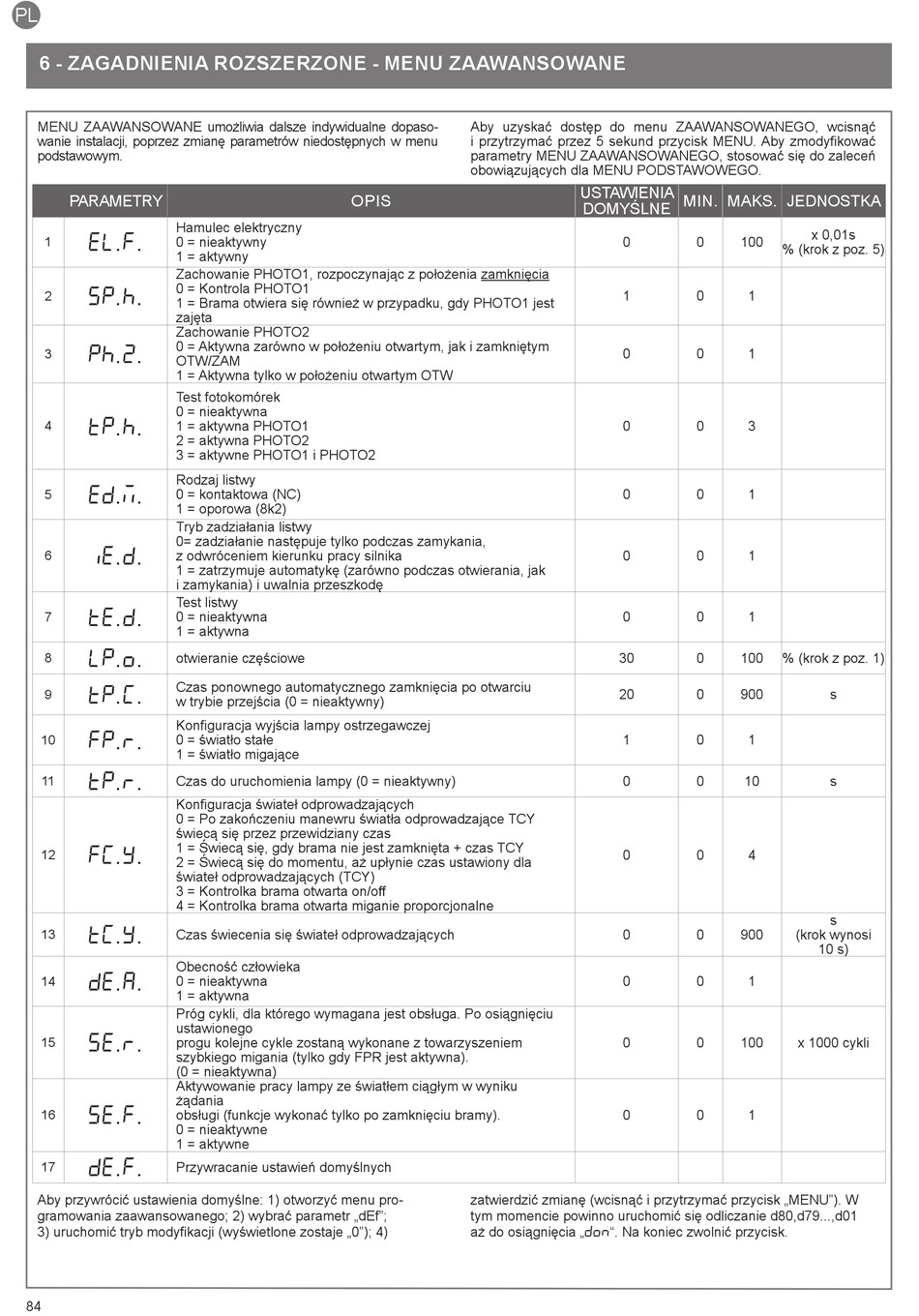

6 - ZAGADNIENIA ROZSZERZONE - MENU ZAAWANSOWANE
MENU ZAAWANSOWANE umożliwia dalsze indywidualne dopaso-
wanie instalacji, poprzez zmianę parametrów niedostępnych w menu
podstawowym.
PARAMETRY
Hamulec elektryczny
EL.F.
0 = nieaktywny
1
1 = aktywny
Zachowanie PHOTO1, rozpoczynając z położenia zamknięcia
0 = Kontrola PHOTO1
SP.h.
2
1 = Brama otwiera się również w przypadku, gdy PHOTO1 jest
zajęta
Zachowanie PHOTO2
0 = Aktywna zarówno w położeniu otwartym, jak i zamkniętym
Ph.2.
3
OTW/ZAM
1 = Aktywna tylko w położeniu otwartym OTW
Test fotokomórek
0 = nieaktywna
tP.h.
1 = aktywna PHOTO1
4
2 = aktywna PHOTO2
3 = aktywne PHOTO1 i PHOTO2
Rodzaj listwy
Ed.m.
0 = kontaktowa (NC)
5
1 = oporowa (8k2)
Tryb zadziałania listwy
0= zadziałanie następuje tylko podczas zamykania,
iE.D.
z odwróceniem kierunku pracy silnika
6
1 = zatrzymuje automatykę (zarówno podczas otwierania, jak
i zamykania) i uwalnia przeszkodę
Test listwy
tE.D.
7 0 = nieaktywna
1 = aktywna
LP.o.
otwieranie częściowe
8
Czas ponownego automatycznego zamknięcia po otwarciu
TP.C.
9
w trybie przejścia (0 = nieaktywny)
Konfiguracja wyjścia lampy ostrzegawczej
FP.r.
0 = światło stałe
10
1 = światło migające
tP.r.
Czas do uruchomienia lampy (0 = nieaktywny)
11
Konfiguracja świateł odprowadzających
0 = Po zakończeniu manewru światła odprowadzające TCY
świecą się przez przewidziany czas
1 = Świecą się, gdy brama nie jest zamknięta + czas TCY
FC.Y.
12
2 = Świecą się do momentu, aż upłynie czas ustawiony dla
świateł odprowadzających (TCY)
3 = Kontrolka brama otwarta on/off
4 = Kontrolka brama otwarta miganie proporcjonalne
tC.Y.
Czas świecenia się świateł odprowadzających
13
Obecność człowieka
de.a.
0 = nieaktywna
14
1 = aktywna
Próg cykli, dla którego wymagana jest obsługa. Po osiągnięciu
ustawionego
se.r.
15 progu kolejne cykle zostaną wykonane z towarzyszeniem
szybkiego migania (tylko gdy FPR jest aktywna).
(0 = nieaktywna)
Aktywowanie pracy lampy ze światłem ciągłym w wyniku
żądania
se.f.
16 obsługi (funkcje wykonać tylko po zamknięciu bramy).
0 = nieaktywne
1 = aktywne
de.f.
17 Przywracanie ustawień domyślnych
Aby przywrócić ustawienia domyślne: 1) otworzyć menu pro-
gramowania zaawansowanego; 2) wybrać parametr „dEf";
3) uruchomić tryb modyfikacji (wyświetlone zostaje „0"); 4)
84
Aby uzyskać dostęp do menu ZAAWANSOWANEGO, wcisnąć
i przytrzymać przez 5 sekund przycisk MENU. Aby zmodyfikować
parametry MENU ZAAWANSOWANEGO, stosować się do zaleceń
obowiązujących dla MENU PODSTAWOWEGO.
OPIS
zatwierdzić zmianę (wcisnąć i przytrzymać przycisk „MENU"). W
tym momencie powinno uruchomić się odliczanie d80,d79...,d01
aż do osiągnięcia „
USTAWIENIA
MIN. MAKS. JEDNOSTKA
DOMYŚLNE
0 0 100
1 0 1
0 0 1
0 0 3
0 0 1
0 0 1
0 0 1
30 0 100
20 0 900
1 0 1
0 0 10
0 0 4
0 0 900
0 0 1
0 0 100
0 0 1
don ". Na koniec zwolnić przycisk.
x 0,01s
% (krok z poz. 5)
% (krok z poz. 1)
s
s
s
(krok wynosi
10 s)
x 1000 cykli
