PT

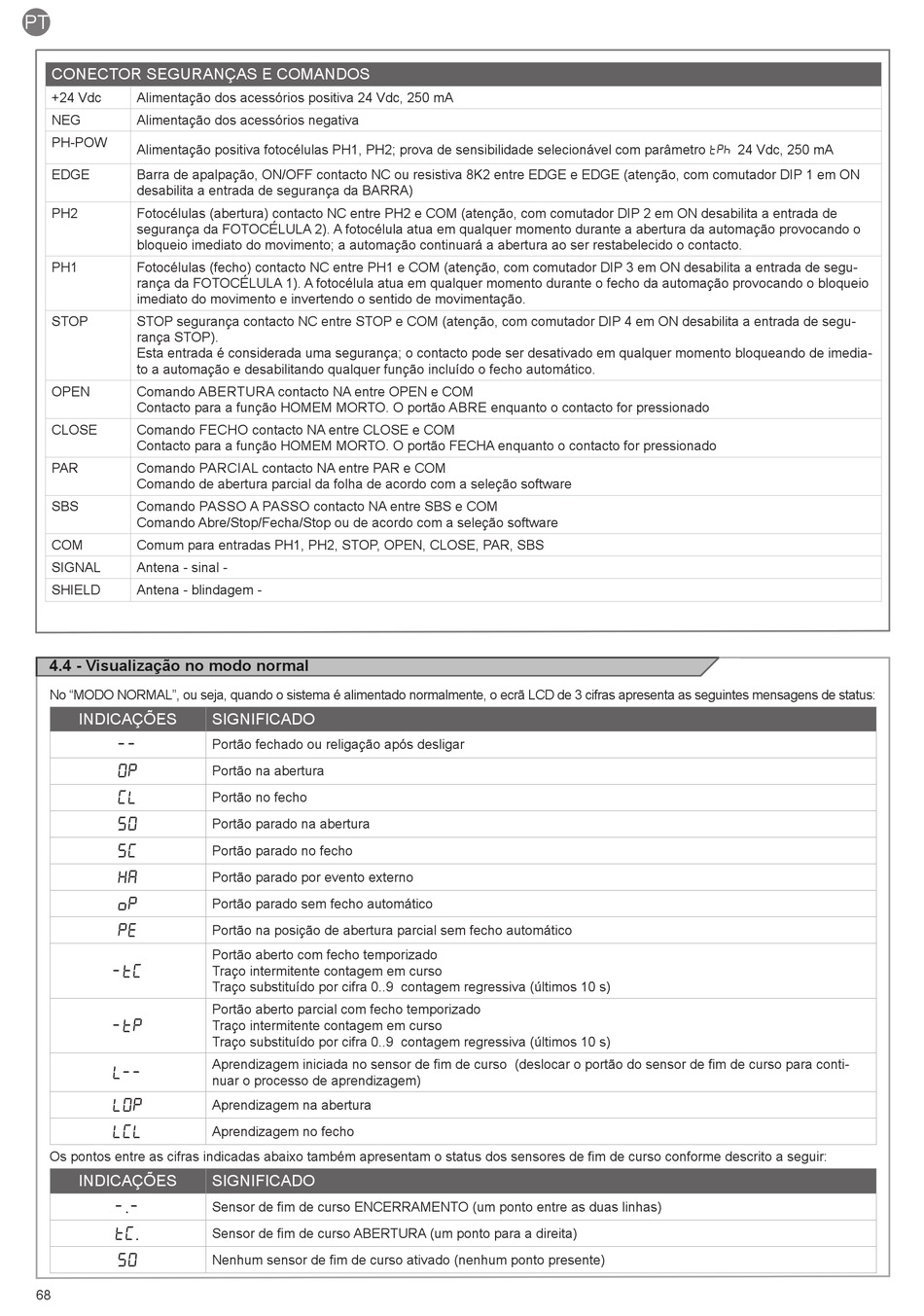

CONECTOR SEGURANÇAS E COMANDOS
+24 Vdc Alimentação dos acessórios positiva 24 Vdc, 250 mA
NEG Alimentação dos acessórios negativa
PH-POW
Alimentação positiva fotocélulas PH1, PH2; prova de sensibilidade selecionável com parâmetro tph 24 Vdc, 250 mA
EDGE Barra de apalpação, ON/OFF contacto NC ou resistiva 8K2 entre EDGE e EDGE (atenção, com comutador DIP 1 em ON
desabilita a entrada de segurança da BARRA)
PH2 Fotocélulas (abertura) contacto NC entre PH2 e COM (atenção, com comutador DIP 2 em ON desabilita a entrada de
segurança da FOTOCÉLULA 2). A fotocélula atua em qualquer momento durante a abertura da automação provocando o
bloqueio imediato do movimento; a automação continuará a abertura ao ser restabelecido o contacto.
PH1 Fotocélulas (fecho) contacto NC entre PH1 e COM (atenção, com comutador DIP 3 em ON desabilita a entrada de segu-
rança da FOTOCÉLULA 1). A fotocélula atua em qualquer momento durante o fecho da automação provocando o bloqueio
imediato do movimento e invertendo o sentido de movimentação.
STOP STOP segurança contacto NC entre STOP e COM (atenção, com comutador DIP 4 em ON desabilita a entrada de segu-
rança STOP).
Esta entrada é considerada uma segurança; o contacto pode ser desativado em qualquer momento bloqueando de imedia-
to a automação e desabilitando qualquer função incluído o fecho automático.
OPEN Comando ABERTURA contacto NA entre OPEN e COM
Contacto para a função HOMEM MORTO. O portão ABRE enquanto o contacto for pressionado
CLOSE Comando FECHO contacto NA entre CLOSE e COM
Contacto para a função HOMEM MORTO. O portão FECHA enquanto o contacto for pressionado
PAR Comando PARCIAL contacto NA entre PAR e COM
Comando de abertura parcial da folha de acordo com a seleção software
SBS Comando PASSO A PASSO contacto NA entre SBS e COM
Comando Abre/Stop/Fecha/Stop ou de acordo com a seleção software
COM Comum para entradas PH1, PH2, STOP, OPEN, CLOSE, PAR, SBS
SIGNAL Antena - sinal -
SHIELD Antena - blindagem -
4.4 - Visualização no modo normal
No "MODO NORMAL", ou seja, quando o sistema é alimentado normalmente, o ecrã LCD de 3 cifras apresenta as seguintes mensagens de status:
INDICAÇÕES
--
OP
CL
SO
SC
HA
oP
Pe
-tC
-tP
L--
LOP
LCL
Os pontos entre as cifras indicadas abaixo também apresentam o status dos sensores de fim de curso conforme descrito a seguir:
INDICAÇÕES
-.-
tC.
SO
68
SIGNIFICADO
Portão fechado ou religação após desligar
Portão na abertura
Portão no fecho
Portão parado na abertura
Portão parado no fecho
Portão parado por evento externo
Portão parado sem fecho automático
Portão na posição de abertura parcial sem fecho automático
Portão aberto com fecho temporizado
Traço intermitente contagem em curso
Traço substituído por cifra 0..9 contagem regressiva (últimos 10 s)
Portão aberto parcial com fecho temporizado
Traço intermitente contagem em curso
Traço substituído por cifra 0..9 contagem regressiva (últimos 10 s)
Aprendizagem iniciada no sensor de fim de curso (deslocar o portão do sensor de fim de curso para conti-
nuar o processo de aprendizagem)
Aprendizagem na abertura
Aprendizagem no fecho
SIGNIFICADO
Sensor de fim de curso ENCERRAMENTO (um ponto entre as duas linhas)
Sensor de fim de curso ABERTURA (um ponto para a direita)
Nenhum sensor de fim de curso ativado (nenhum ponto presente)
