Pulizia
Tipi a elementi filtranti doppi
1. Rimuovere il dado ad alette dal
coperchio del filtro dell'aria e
rimuovere il coperchio.
2. Rimuovere il dado ad alette dal
filtro dell'aria e rimuovere il filtro.
3. Rimuovere l'elemento filtrante in
schiuma dall'elemento filtrante in
carta.
4. Ispezionare entrambi gli elementi
filtranti e sostituirli se sono
danneggiati. Sostituire sempre
l'elemento filtrante in carta
all'intervallo programmato
(vedere a pagina ). 7

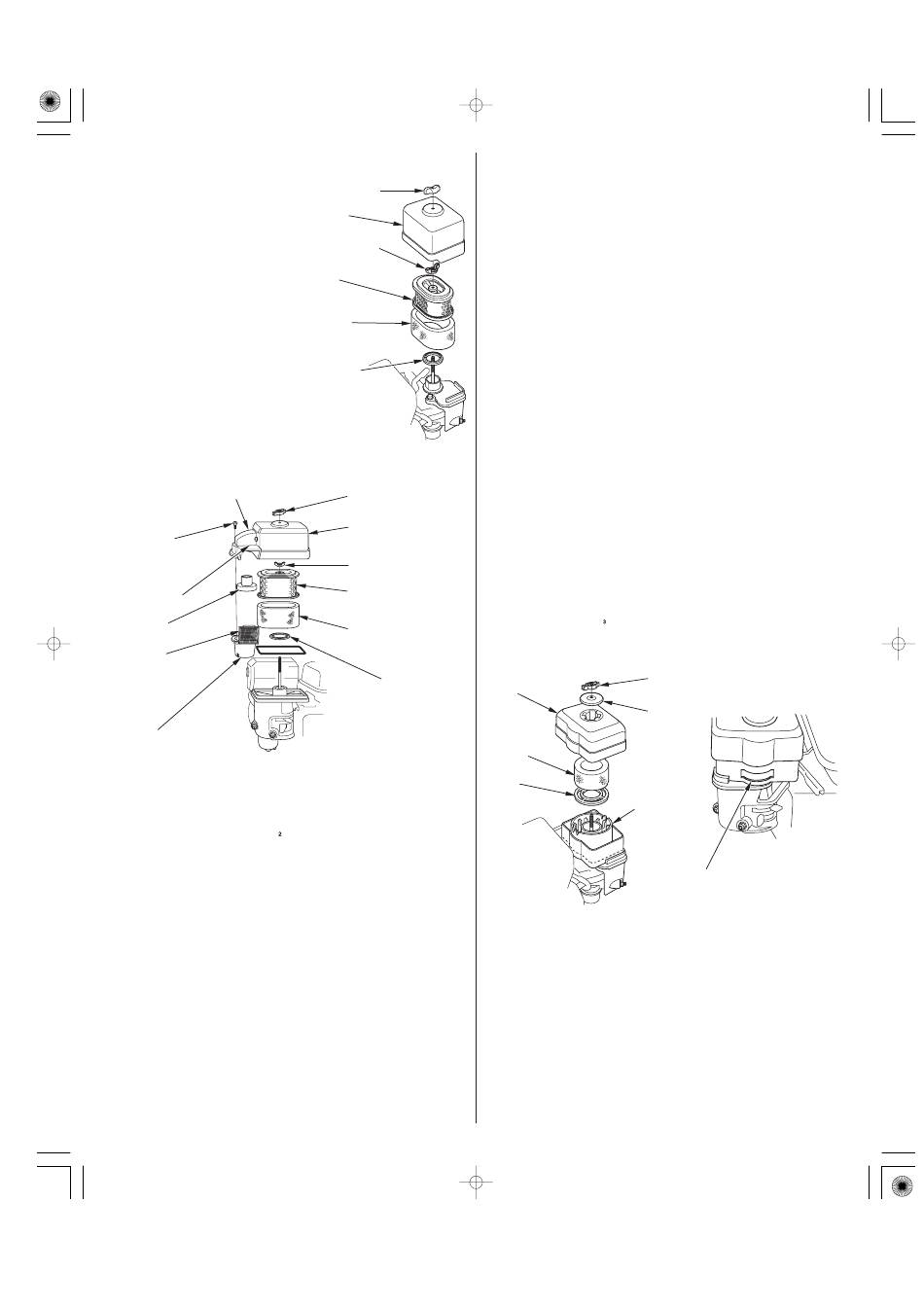

TIPO DI ELEMENTO A DOPPIO FILTRO A CICLONE
TAPPO DEL PREFILTRO
VITE A TESTA
TRONCOCONICA (3)
SCANALATURA
GUIDA ARIA
LINGUETTA
CONTENITORE DEL
SEPARATORE A CICLONE
5. Pulire gli elementi filtranti dell'aria se devono essere riutilizzati.
Elemento filtrante in carta: Picchiettare l'elemento filtrante varie volte su
una superficie dura per rimuovere la polvere o soffiare aria compressa
[a non più di 207 kPa (2,1 kgf/cm )] dall'interno dell'elemento filtrante.
Non cercare mai di togliere la sporcizia con una spazzola per non farla
penetrare nelle fibre.
Elemento filtrante in schiuma: Pulire in acqua saponata calda,
risciacquare e lasciare asciugare perfettamente. O pulire in un solvente
non infiammabile e lasciare asciugare. Immergere l'elemento filtrante in
olio motore pulito e quindi spremerlo per espellere l'olio in eccesso. Se
viene lasciato troppo olio nella schiuma, quando verrà acceso il motore
fumerà.
6. SOLO TIPO A CICLONE: Rimuovere le tre viti a testa cilindrica con
spigolo superiore dal tappo del prefiltro, quindi rimuovere
l'alloggiamento del ciclone e la guida d'aria. Lavare le parti con acqua,
asciugarle perfettamente e rimontarle.
Accertarsi di installare la guida d'aria come mostrato nell'illustrazione.
Installare l'alloggiamento del ciclone in modo tale che la linguetta di
aspirazione dell'aria si incastri nella cava del tappo del prefiltro.
TIPO A ELEMENTO FILTRANTE DOPPIO
STANDARD
DADO A FARFALLA
COPERCHIO
FILTRO ARIA
DADO A FARFALLA
ELEMENTO FILTRANTE
IN CARTA
ELEMENTO FILTRANTE
IN SCHIUMA
GUARNIZIONE
DADO A FARFALLA
COPERCHIO FILTRO ARIA
DADO A FARFALLA
ELEMENTO FILTRANTE IN
CARTA
ELEMENTO FILTRANTE IN
SCHIUMA
GUARNIZIONE
ITALIANO
7. Pulire la sporcizia dall'interno della scatola del filtro dell'aria e del
coperchio usando un panno umido. Attenzione ad evitare che la
sporcizia penetri nel condotto dell'aria che porta al carburatore.
8. Collocare l'elemento filtrante in schiuma sull'elemento filtrante in carta,
quindi reinstallare il filtro dell'aria assemblato. Accertarsi che la
guarnizione sia in posizione sotto il filtro dell'aria. Serrare a fondo il
dado ad alette del filtro dell'aria.
9. Installare il coperchio del filtro dell'aria e serrare a fondo il dado ad
alette.
Tipo a bagno d'olio
1. Rimuovere il dado ad alette e rimuovere il tappo e il coperchio del filtro
dell'aria.
2. Rimuovere l'elemento filtrante dell'aria dal coperchio. Lavare il
coperchio e l'elemento filtrante in acqua saponata calda, sciacquare e
lasciare asciugare perfettamente. O pulire in un solvente non
infiammabile e lasciare asciugare.
3. Immergere l'elemento filtrante in olio motore pulito, quindi spremerlo
per espellere l'olio in eccesso. Se viene lasciato troppo olio nella
schiuma il motore fumerà.
4. Scaricare l'olio esausto dalla scatola del filtro dell'aria, lavare la
sporcizia accumulata con un solvente non infiammabile e asciugare la
scatola.
5. Riempire la scatola del filtro dell'aria fino alla tacca LIVELLO OLIO con il
medesimo olio consigliato per il motore (vedere a pagina ).
Capacità d'olio: 60 cm
6. Riassemblare il filtro dell'aria e serrare a fondo il dado ad alette.
DADO A FARFALLA
COPERCHIO
FILTRO ARIA
TAPPO
ELEMENTO
FILTRANTE
DELL'ARIA
GRIGLIA
CORPO DEL FILTRO
DELL'ARIA
8
LIVELLO OLIO
