Specifiche per la messa a punto
ELEMENTO
Distanza tra gli 0,7 0,8 mm −
elettrodi della
candela
＋ 200
Regime minimo 1.400
− 150
Gioco GX120 ASPIRAZIONE: 0,15
valvole GX200 SCARICO: 0,20
(a freddo) ASPIRAZIONE: 0,08
GX160
SCARICO: 0,10
Altre specifiche
Informazioni di riferimento rapido
Carburante Benzina senza piombo (vedere a pagina 8)
U.S.A.
Tranne gli
U.S.A.
Olio motore SAE 10W-30, API SJ o successivo, per uso a livello
generale.
Vedere a pagina 8.
Olio scatola del Stesso olio per olio motore, vedi sopra (tipi pertinenti).
riduttore
Candela BPR6ES (NGK)
W20EPR-U (DENSO)
Manutenzione Prima di ogni uso:
Controllare il livello dell'olio motore.
Vedere a pagina 9.
Controllare l'olio della scatola del riduttore
(tipi pertinenti). Vedere a pagina 9
Controllare il filtro dell'aria. Vedere a pagina 10.
Prime 20 ore:
Cambiare l'olio motore. Vedere a pagina 9.
Cambiare l'olio della scatola del riduttore
(tipi pertinenti). Vedere a pagina 10.
Successivamente:
Vedere il programma di manutenzione a pagina 7.
GX120/160/200
SPECIFICA MANUTENZIONE
Vedere a pagina: 12
min (giri/min) Vedere a pagina: 13
± 0,02 mm Rivolgersi al
± 0,02 mm concessionario
± 0,02 mm Honda autorizzato
± 0,02 mm
Non richiede altre regolazioni.
Numero di ottano alla pompa non inferiore a 86
Numero di ottano ''research'' non inferiore a 91
Numero di ottano alla pompa non inferiore a 86
− 10.

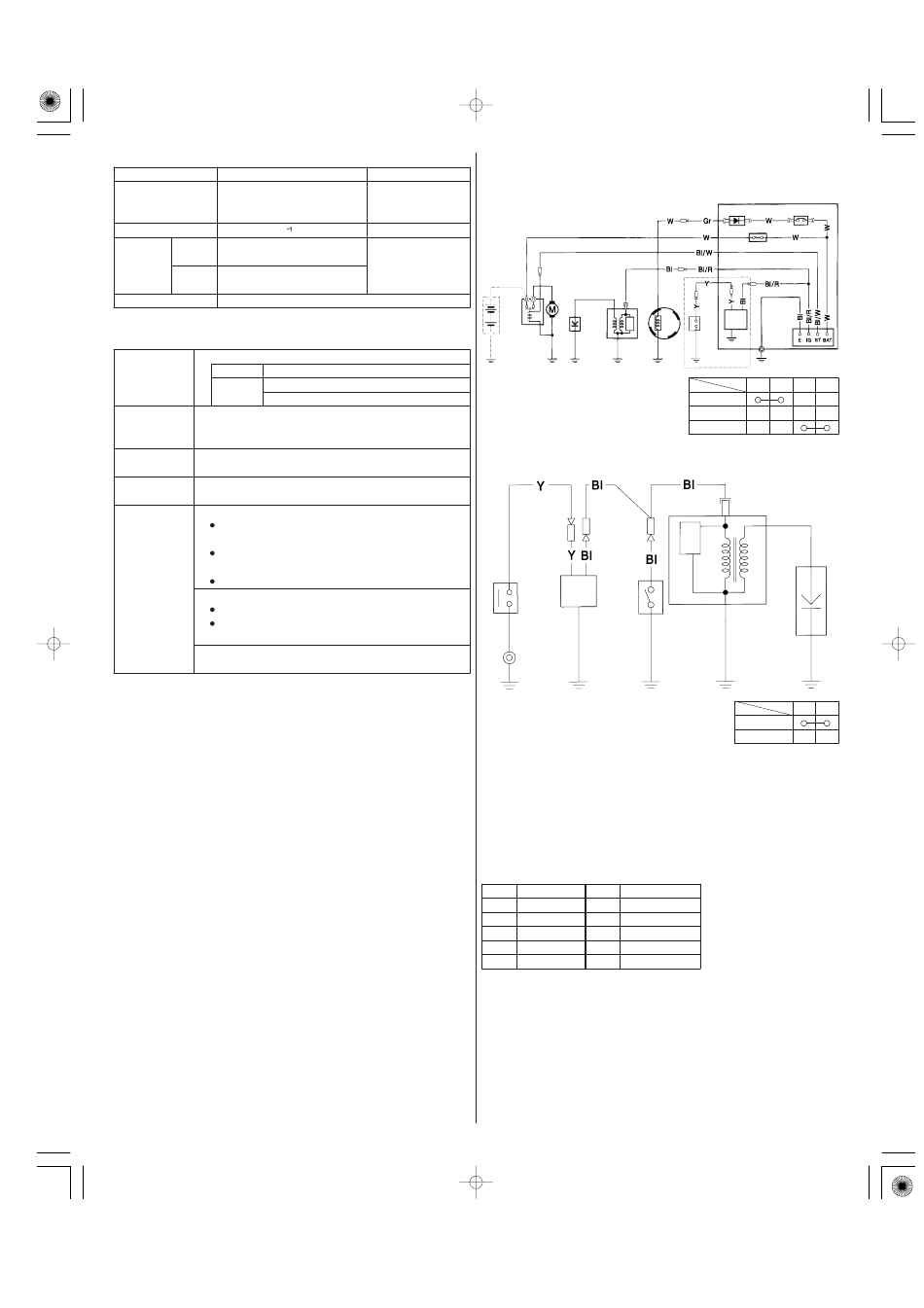

Schemi elettrici
Con indicatori livello olio e motorino di avviamento elettrico
(12)
(13)
(11)
(14)
(10)
Con indicatori livello olio e senza motorino di avviamento elettrico
(6)
(8)
(1) SCATOLA COMANDI
(2) RETTIFICATORE
(3) FUSIBILE
(4) INTERRUTTORE CIRCUITO
(5) INTERRUTTORE MOTORE
(6) UNITÀ OIL ALERT
(7) Tipo con unità Oil Alert
Bl Nero Br Marrone
Y Giallo O Arancione
Bu Blu Lb Azzurro
G Verde Lg Verde chiaro
R Rosso P Rosa
W Bianco Gr Grigio
ITALIANO
(1)
(2) (4)
(3)
(8) (5)
(6)
(9)
(7)
IG E BAT
OFF
ACCESA
START
(10)
(5)
(11)
IG
OFF
ACCESA
(8)
INTERRUTTORE LIVELLO OLIO
(9) BOBINA DI CARICA
(10) BOBINA DI ACCENSIONE
(11) CANDELA
(12) MOTORINO DI AVVIAMENTO
(13) ELETTROVALVOLA DI
AVVIAMENTO
(14) BATTERIA (12 V)
ST
E
