INFORMAZIONI TECNICHE

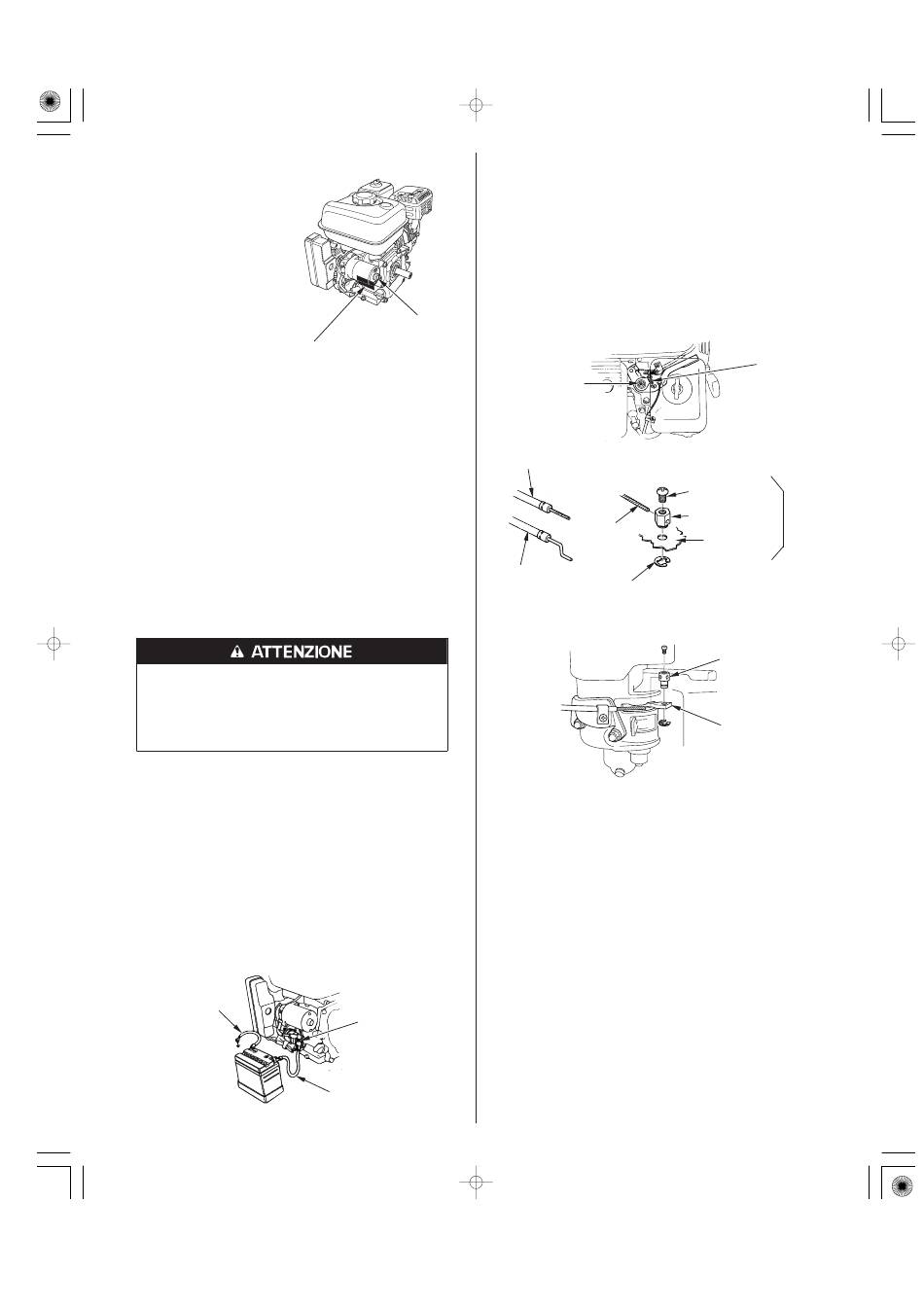

Posizione del numero di serie
Registrare il numero di serie del
motore, il tipo e la data di acquisto
nello spazio sottostante. Tale
informazione è necessaria quando
si ordinano pezzi o si inoltrano
richieste di informazioni tecniche o
riguardanti la garanzia.
Numero di serie del motore: __ __ __ __
Tipo di motore: ___ ___ ___ ___
Data dell'acquisto: ______ / ______ / ______
Connessioni della batteria per l'avviamento elettrico (tipi pertinenti)
Usare una batteria da 12 V con almeno 18 Ah (ampere/ora).
Fare attenzione a non invertire la polarità della batteria, dato che ciò
metterebbe in corto circuito il sistema di carica della batteria. Collegare
sempre il cavo positivo ( ) della batteria al terminale della batteria prima ＋
di collegare il cavo negativo ( ) della batteria, in modo tale che gli utensili −
non possano provocare un cortocircuito se toccano una parte messa a
massa mentre viene serrata l'estremità del cavo positivo ( ) della batteria.
Se non si segue la procedura corretta la batteria può
esplodere provocando lesioni serie alle persone circostanti.
Non avvicinare scintille, fiamme libere e materiali fumanti
alla batteria.
AVVERTENZA: I morsetti, i terminali della batteria e i relativi accessori
contengono piombo e composti al piombo.
contatto.
1. Collegare il cavo positivo ( ) della batteria al terminale del solenoide ＋
dell'avviamento come mostrato.
2. Collegare il cavo negativo ( ) della batteria a un bullone di montaggio −
del motore, un bullone del telaio o un'altra buona connessione a massa
del motore.
3. Collegare il cavo positivo ( ) della batteria al terminale positivo ( ) ＋
della batteria come mostrato.
4. Collegare il cavo negativo ( ) della batteria al terminale negativo ( ) −
della batteria come mostrato.
5. Ricoprire di grasso i terminali e le estremità dei cavi.
CAVO NEGATIVO ( ) −
DELLA BATTERIA
16
AVVIAMENTO ELETTRICO
(tipi pertinenti)
POSIZIONE DEL NUMERO DI
SERIE E DEL TIPO DI MOTORE
− __ __ __ __ __ __ __
＋
Lavarsi le mani dopo il
＋
ELETTROVALVOLA DI
AVVIAMENTO
CAVO POSITIVO ( ) ＋
DELLA BATTERIA
Collegamento comando a distanza
Le leve del comando del gas e dell'aria sono munite di fori per fissare
opzionalmente un cavo. Le seguenti illustrazioni mostrano esempi di
installazione di un cavo rigido e di un cavo flessibile intrecciato. Se si usa
un cavo flessibile intrecciato aggiungere una molla di richiamo come
mostrato.
È necessario allentare il dado d'attrito della leva di comando del gas
quando si aziona l'acceleratore tramite un comando remoto.
COLLEGAMENTO COMANDO GAS A DISTANZA
DADO FRIZIONE LEVA
ACCELERATORE
Montaggio cavo
flessibile
FILO
Montaggio cavo rigido
ANELLO ELASTICO da 5 mm
COLLEGAMENTO COMANDO ARIA A DISTANZA
−
ITALIANO
MOLLA RITORNO
VITE DA 4 mm
FERMAFILO
OPZIONALE
LEVA
ACCELERATORE
FERMAFILO
LEVA ARIA
