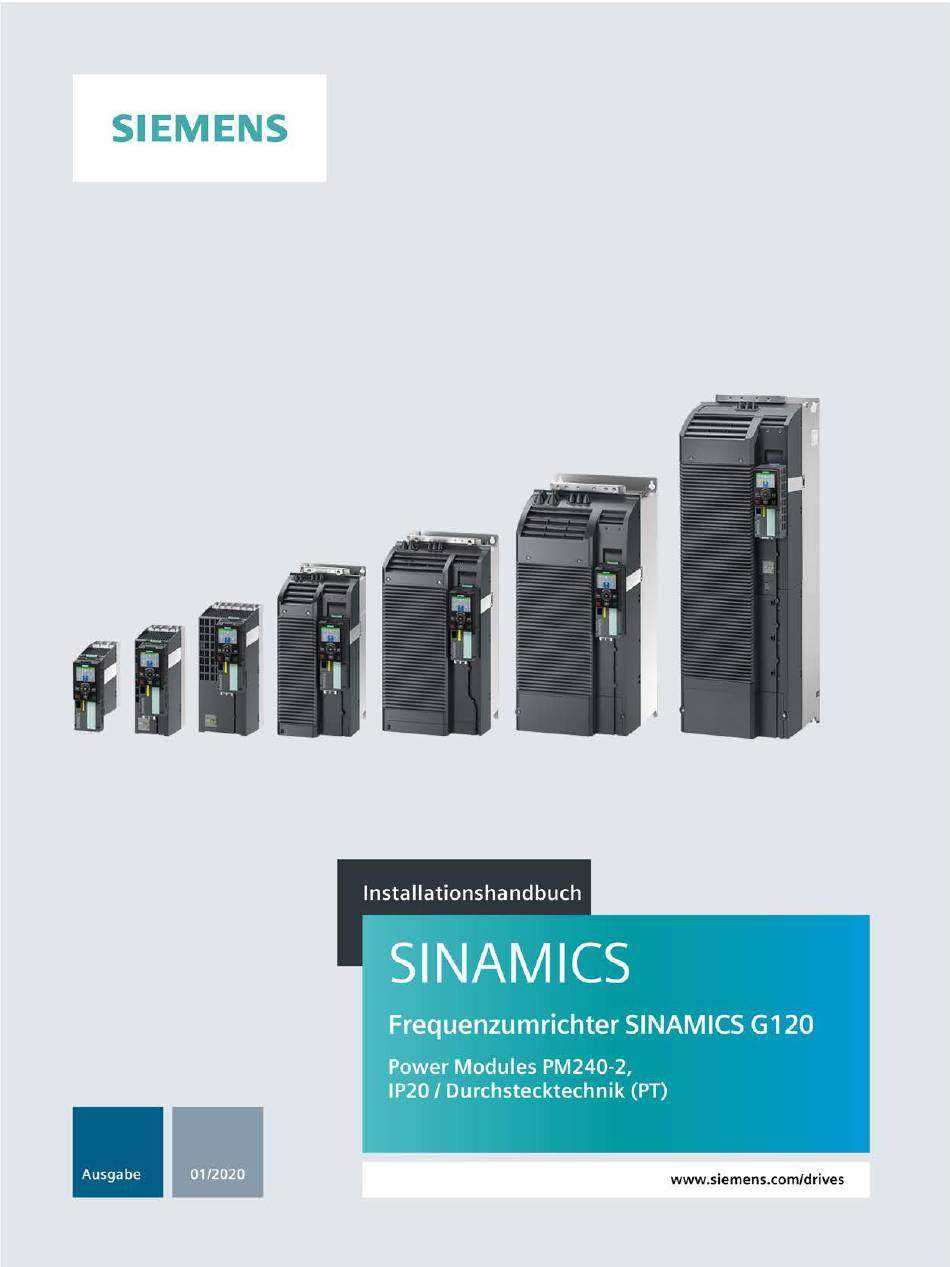

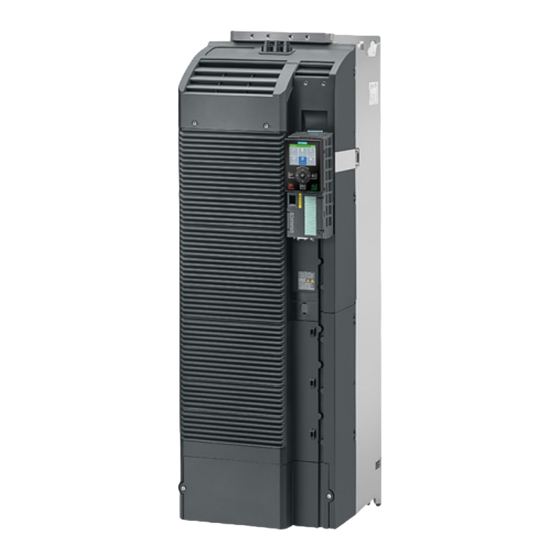

Seite 1 Power Module PM240-2...
Seite 3 Vorwort Grundlegende Sicherheitshinweise SINAMICS Einleitung Installation/Montage SINAMICS G120 Power Module PM240-2 Anschluss Instandhaltung und Wartung Montagehandbuch Technische Daten Ersatzteile Zubehör Anhang Aktualisierung von Stand 01/2019 auf 01/2020 01/2020 A5E33294624A AL...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Vorwort
Maße und Gewichte für Bremswiderstand 200 V FSA bis FSC aktualisiert Bremswiderstand (Seite 133) Artikelnummern für IP20-Lüftersätze für FSD bis FSF aktualisiert Ersatzteile (Seite 115) Gewichte (mit und ohne Filter) des PM240-2 für alle Baugrößen aktualisiert Technische Daten (Seite 73) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 6 Vorwort Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 7: Inhaltsverzeichnis
Länge der Motorleitung ......................55 4.2.3 Anschlussklemmen am Umrichter ..................57 4.2.4 Anschlüsse herstellen ......................58 STO über Klemmen an Power Module ................... 62 Stern- oder Dreieckschaltung des Motors am Umrichter ............63 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 8 Schirmblech oben – FSD ... FSG ..................117 Einbaurahmen für PT-Power Module .................. 118 Montagegriffe für PT-Power Module ..................122 Control Unit Adapter Kit CUA20 ................... 123 Netzfilter ..........................125 Line Harmonics Filter ......................126 Netzdrossel .......................... 130 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 9 Handbücher/Betriebsanleitungen und technischer Support ..........163 A.1.1 Handbücher/Betriebsanleitungen für Ihren Umrichter ............163 A.1.2 Handbücher zum Download: ....................165 A.1.3 Projektierungsunterstützung ....................165 A.1.4 Produkt Support ........................167 Richtlinien und Standards ..................... 168 Abkürzungen ......................... 170 Index..............................171 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 10 Inhaltsverzeichnis Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 11: Grundlegende Sicherheitshinweise
• Wenn bei einem Kurzschluss Leiter-Erde der erforderliche Kurzschluss-Strom zum Ansprechen der Schutzeinrichtung nicht erreicht wird, müssen Sie zusätzlich eine Fehlerstrom-Schutzeinrichtung (RCD) verwenden. Der erforderliche Kurzschluss-Strom kann insbesondere bei TT-Netzen zu gering sein. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 12 Berührung zu schweren Verletzungen oder Tod führen können. • Halten Sie bei Transport, Lagerung und Betrieb die in den technischen Daten angegebenen Grenzwerte ein. • Verwenden Sie keine beschädigten Geräte. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 13 • Verwenden Sie Schraubenantriebe, die genau zum Schraubenkopf passen. • Ziehen Sie die Schrauben mit dem in der technischen Dokumentation angegebenen Drehmoment an. • Verwenden Sie einen Drehmomentschlüssel oder einen mechanischen Präzisions- Drehschrauber mit dynamischem Drehmomentsensor und Drehzahlbegrenzung Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 14 Sachschäden verursachen. • Wenn Sie den Komponenten näher als 20 cm kommen, schalten Sie Funkgeräte oder Mobiltelefone aus. • Benutzen Sie die "SIEMENS Industry Online Support App" nur am ausgeschalteten Gerät. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 15 Unerkannte Gefahren können Unfälle mit schwerer Körperverletzung oder Tod zur Folge haben. • Überprüfen Sie die Vollständigkeit der Warnschilder anhand der Dokumentation. • Befestigen Sie fehlende Warnschilder auf den Komponenten, gegebenenfalls in der jeweiligen Landessprache. • Ersetzen Sie unleserliche Warnschilder. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 16 • Setzen Sie Ihre Anlage erst dann produktiv ein, nachdem Sie den korrekten Ablauf der sicherheitsrelevanten Funktionen sichergestellt haben. Hinweis Wichtige Sicherheitshinweise zu Safety Integrated Funktionen Sofern Sie Safety Integrated Funktionen nutzen wollen, beachten Sie die Sicherheitshinweise in den Safety Integrated Handbüchern. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 17: Geräteschaden Durch Elektrische Felder Oder Elektrostatische Entladung
Hilfestellung bieten bei typischen Aufgabenstellungen. Als Anwender sind Sie für den sachgemäßen Betrieb der beschriebenen Produkte selbst verantwortlich. Applikationsbeispiele entheben Sie nicht der Verpflichtung zu sicherem Umgang bei Anwendung, Installation, Betrieb und Wartung. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 18: Security-Hinweise
Security finden Sie unter: https://www.siemens.com/industrialsecurity (https://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 19: Restrisiken Von Antriebssystemen (Power Drive Systems)
6. Beeinflussung von netzgebundenen Kommunikationssystemen, z. B. Rundsteuersendern oder Datenkommunikation über das Netz Weitergehende Informationen zu den Restrisiken, die von den Komponenten eines Antriebssystems ausgehen, finden Sie in den zutreffenden Kapiteln der technischen Anwenderdokumentation. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 20 Grundlegende Sicherheitshinweise 1.5 Restrisiken von Antriebssystemen (Power Drive Systems) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 21: Einleitung
Hinweis Inbetriebnahme des Umrichters Der Umrichter muss vor seiner Verwendung in Betrieb genommen werden. Die Inbetriebnahme ist in der Betriebsanleitung der jeweiligen Control Unit beschrieben. Handbücher/Betriebsanleitungen für Ihren Umrichter (Seite 163) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 22: Zulässige Motoren
Einleitung STO unabhängig von der Control Unit Mit den Power Modules PM240-2 der Baugrößen FSD, FSE, FSF und FSG können Sie die Sicherheitsfunktion "Safe Torque Off" (STO) entsprechend PL e nach EN 13849-1 und SIL 3 nach IEC61508 realisieren. STO über Klemmen an Power Module (Seite 62) Beachten Sie, dass die Gebrauchsdauer des Umrichters bei Verwendung der STO-Funktion eingeschränkt ist.
Seite 23: Installation/Montage
Schaltschrank ein Druckausgleichsventil erforderlich. ● Für einen IEC-konformen Aufbau verwenden Sie die in den Technischen Daten aufgeführten IEC-zugelassenen Sicherungstypen oder die Leistungsschalter unter der folgenden Internetadresse. – Sicherungstypen: Technische Daten (Seite 73) – Leistungsschalter (https://support.industry.siemens.com/cs/ww/de/view/109486009) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 24 ● FSE, PT: Verwenden Sie für den Anschluss von Netz, Motor und Bremswiderstand nur Leitungen, die für 75 °C zugelassen sind. ● Die Umrichter sind Open Type-Geräte. ● Die Umrichter FSD ... FSF in Durchstecktechnik sind Open Type-Geräte. Zur Schaltschrankrückwand erfüllen sie Enclosure Type 1. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 25 ● Überspannungskategorie III ● Verschmutzungsgrad 2 ● Geeignet für SPD-Anwendung, Typ 1 bzw. Typ 2 Alternativ setzen Sie ein Überspannungsschutzgerät, Artikel-Nr. 5SD7 424-1, der Siemens AG ein. Zusätzliche Anforderungen für CSA-Konformität, Baugrößen FSD … FSG Überspannungskategorie OVC III muss für alle Anschlüsse des Leitungskreises gewährleistet werden.
Seite 26: Emv-Gerechter Aufbau Einer Maschine Oder Anlage
Geräte in der Zone C erzeugen selbst keine energiereichen elektromagnetischen Felder, können aber von elektromagnetischen Feldern in ihrer Funktion beeinträchtigt werden. Außerhalb des Schaltschranks ● Zone D: Motoren, Bremswiderstände Geräte in der Zone D erzeugen energiereiche elektromagnetische Felder Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 27: Schaltschrank
● Verschrauben Sie die Rahmen der Schaltschränke großflächig leitend unter Verwendung von Kontaktscheiben mehrfach miteinander. ● In Anlagen mit Schaltschrankreihen, die in zwei Gruppen mit den Rückseiten zueinander aufgestellt sind, verbinden Sie die PE-Schienen der beiden Schrankreihen an möglichst vielen Stellen miteinander. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 28: Weitere Informationen
– Leitung zwischen Netzfilter und Umrichter – Motorleitung – Leitung am Zwischenkreisanschluss des Umrichters – Leitung zwischen Umrichter und Bremswiderstand ● Leitungen mit geringem Störpegel: – Leitung zwischen Netz und Netzfilter – Signal- und Datenleitungen Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 29: Leitungsverlegung Im Schaltschrank
● Verwenden Sie geschirmte Leitungen für die folgenden Leitungen: – Leitung zwischen Umrichter und Netzfilter – Leitung zwischen Umrichter und Ausgangsdrossel oder Sinusfilter Bild 3-3 Leitungsverlegung eines Umrichters innerhalb und außerhalb des Schaltschranks Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 30: Leitungsverlegung Außerhalb Des Schaltschranks
– Spulen von Schützen – Relais – Magnetventile – Motorhaltebremsen ● Schließen Sie die Überspannungsschutzbeschaltung direkt an die Spule an. ● Verwenden Sie RC-Glieder oder Varistoren bei wechselstrombetriebenen Spulen, Freilaufdioden oder Varistoren bei gleichstrombetriebenen Spulen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 31: Verlustleistung Und Anforderungen An Die Luftkühlung
• Verhindern Sie Kühlluftkurzschlüsse durch entsprechende Luftschranken Verlustleistung bei Power Modulen mit Durchstecktechnik – PT-Geräte Wenn Sie PT-Power Module verwenden, wird der größte Teil der Verlustleistung über den Kühlkörper außerhalb des Schaltschranks abgeführt. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 32: Power Modules Einbauen
● Bauen Sie die Power Modules nur in senkrechter Lage mit den Motoranschlüssen nach unten ein. ● Halten Sie die Mindestabstände zu anderen Komponenten ein. ● Verwenden Sie die vorgeschriebenen Teile und Komponenten. ● Halten Sie die vorgeschriebenen Drehmomente ein. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 33: Reihenfolge Für Die Montage Des Power Modules
2. Wenn Sie ein Brake Relay oder Safe Brake Relay einsetzen: Montieren Sie das Brake Relay auf die Rückseite des Schirmblechs 3. Montieren Sie die Schirmbleche. 4. Bauen Sie das Power Module ein. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 34: Maßbilder Und Bohrmaße Für Die Einbaugeräte - Ip-20-Geräte
3 x M4 / 2,5 4 x M4 / 2,5 4 x M5 / 3,5 Das Power Module ist für die Montage ohne seitlichen Kühlluftabstand geeignet. Aus Toleranzgründen empfehlen wir einen seitlichen Abstand von ca. 1 mm Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 35 Das Power Module ist für die Montage ohne seitlichen Kühlluftabstand geeignet. Aus Toleranzgründen empfehlen wir einen seitlichen Abstand von ca. 1 mm Die Kühlluftabstände oben und unten beziehen sich auf das Power Module ohne Schirmblech Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 36: Maßbilder Und Bohrmaße Für Pt-Power Module
Einbaurahmen für PT-Power Module (Seite 118) Die nachfolgend dargestellten Maßzeichnungen und Bohrbilder sind nicht maßstabsgetreu. Baugrößen FSA ... FSC Wandstärke des Schaltschranks ≤ 3,5 mm Bild 3-5 Maßzeichnungen und Bohrmaße für Baugrößen FSA ... FSC Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 37 Toleranzgründen empfehlen wir einen seitlichen Abstand von 1 mm. Tabelle 3- 7 Schaltschrankausschnitt und Einbau Baugröße Schaltschrankausschnitt [mm] Befestigung/Drehmo ment [Nm] 8 × M5 / 3,5 34,5 8 × M5 / 3,5 30,5 10 × M5 / 3,5 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 38 Installation/Montage 3.4 Power Modules einbauen Baugrößen FSD … FSF Wandstärke des Schaltschranks ≤ 3,5 mm Bild 3-6 Maßzeichnungen und Bohrmaße für Baugrößen FSD ... FSF Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 39: Schirmbleche Montieren
Verwenden Sie das Schirmblech für die Zugentlastung der Netz- und Motorleitung sowie zur Schirmauflage der Motorleitung. Die Schirmbleche und Befestigungsschrauben sind im Beipack des Umrichters enthalten. Schirmblech montieren, FSA … FSC – Einbaugeräte Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 40 Das obere Schirmblech gehört nicht zum Lieferumfang des Umrichters. Sie benötigen es zur Schirmauflage, wenn Sie einen externen Bremswiderstand anschließen. Bremswiderstand (Seite 133) EMV-Verbindungssteg Der EMV-Verbindungssteg gehört nur bei Umrichtern mit integriertem Filter zum Lieferumfang. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 41 Wenn Sie ein Brake Relay zur Ansteuerung einer Motorhaltebremse einsetzen, montieren Sie das Brake Relay auf die Rückseite des unteren Schirmblechs, bevor Sie das Schirmmodul am Umrichter befestigen. Brake Relay montieren und anschließen (Seite 142) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 42 1. Befestigen Sie den EMV-Verbindungssteg auf dem Schirmblech 2. Schrauben Sie das Schirmmodul wie im Bild dargestellt mit drei Schrauben am Umrichter ② fest Sie haben den EMV-Verbindungssteg und das Schirmblech vorschriftsmäßig montiert. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 43: Hebevorrichtungen Fsd
Sie haben das Schirmblech montiert. 3.4.5 Hebevorrichtungen FSD ... FSG Gewichte der Power Modules: 200-V-Umrichter (Seite 79) 400-V-Umrichter (Seite 89) 690-V-Umrichter (Seite 101) Hebevorrichtungen – Einbaugeräte Nutzen Sie für die Montage der Einbaugeräte Kranösen und entsprechende Hebevorrichtungen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 44: Zusatzkomponenten
Montagegriffe für PT-Power Module (Seite 122). 3.4.6 Zusatzkomponenten Abhängig von der Anwendung können für Ihre Anlage Zusatzkomponenten erforderlich sein. Informationen zu den Zusatzkomponenten finden Sie in folgenden Abschnitten: Anschlussübersicht (Seite 52) Zubehör (Seite 117) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 45: Anschluss
Störung der Funkdienste durch hochfrequente Störungen in Wohnumgebungen In einer Wohnumgebung kann dieses Produkt hochfrequente Störungen verursachen, die Entstörmaßnahmen erforderlich machen können. • Lassen Sie die Installation und Inbetriebnahme mit geeigneten Entstörmaßnahmen durch Fachpersonal durchführen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 46: Schutz- Und Überwachungseinrichtungen
● Der Sternpunkt des Netzes ist geerdet. ● Für Umrichter mit Bemessungseingangsströmen ≤ 80 A bezogen auf LO verwenden Sie ein Siemens SIQUENCE RCCB (Serie 5SV364.-4) des Typs B, kurzzeitverzögert [K], mit einem Bemessungsfehlerstrom von 300 mA. Schalten Sie das RCCB in Reihe mit den Überstromschutzorganen.
Seite 47 Anschluss ● Für Umrichter mit Bemessungseingangsströmen > 160 A bezogen auf LO verwenden Sie einen modularen Fehlerstromschutzschalter von Siemens (MRCD des Typs B 5SV8111- 4KK) mit Stromwandler (5SV870.-2K), Leistungsschalter (Serie 3VA1) und Auslöser (3VA9988-0BL30). Bild 4-1 MRCD ● Für jeden Umrichter wird ein eigener RCD verwendet.
Seite 48: Zulässige Netze
Schraube für die Funktionserdung am Umrichter, Baugröße FSG Bei Verwendung der Umrichter mit integriertem C3-Netzfilter beachten Sie bitte die Hinweise in den folgenden Kapiteln "TN-Netz", "TT-Netz" und "IT-Netz". Bild 4-2 Entfernen Sie die Schraube für die Funktionserdung Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 49: Tn-Netz
– Der Betrieb an allen TN-Netzen ≤ 600 V ist zulässig. – Der Betrieb an TN-Netzen > 600 V und mit geerdetem Sternpunkt ist zulässig. – Der Betrieb an TN-Netzen > 600 V und mit geerdetem Außenleiter ist nicht zulässig. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 50: Tt-Netz
EMV-Eigenschaften und die Klasse C3 wird nicht mehr eingehalten. ● Umrichter mit externem Netzfilter: – Betrieb an TT-Netzen mit geerdetem Sternpunkt zulässig – Betrieb an TT-Netzen ohne geerdeten Sternpunkt nicht zulässig ● Umrichter ohne Netzfilter: – Betrieb an allen TT-Netzen zulässig Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 51: It-Netz
EMV-Eigenschaften und die Klasse C3 wird nicht mehr eingehalten. ● Umrichter ohne Netzfilter: – Betrieb an allen IT-Netzen zulässig Hinweis 690-V-Umrichter: Ausgangsdrosseln für Baugrößen FSD und FSE Für 690-V-Umrichter der Baugrößen FSD und FSE ist eine Ausgangsdrossel erforderlich. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 52: Anforderungen An Den Schutzleiter
● Netz- oder Motoranschlussleitung ≤ 16 mm ⇒ Mindestquerschnitt des Schutzleiters = Querschnitt der Netz- bzw. Motoranschlussleitung ● 16 mm² < Netz- oder Motoranschlussleitung ≤ 35 mm ⇒ Mindestquerschnitt des Schutzleiters = 16 mm Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 53: Einsatz Mehrerer Einphasiger Umrichter In Maschinen Und Anlagen
Stromtragfähigkeit der Außenleiter zu dimensionieren. VORSICHT Brand durch Überlastung des Neutralleiters (N) Der Neutralleiter kann sich durch die Belastung mit Oberschwingungsströmen erhitzen und einen Brand verursachen. • Berücksichtigen Sie die Oberschwingungsströme bei der Dimensionierung des Neutralleiters. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 54: Verbinden Der Netz- Und Motorleitung Mit Dem Umrichter
Für Umrichter der Baugrößen FSD … FSG ist aufgrund der großen Leitungslängen zwischen Umrichter und Motor in vielen Fällen keine Ausgangsdrossel erforderlich. Ausgangsdrosseln (Seite 143) Bremswiderstand Schließen Sie über die Klemmen R1 und R2 einen Bremswiderstand an den Umrichter an. Bremswiderstände (Seite 133) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 55 Blockschaltbild des Umrichters, Baugrößen FSA ... FSC Bild 4-4 Blockschaltbild des Umrichters, Baugrößen FSD ... FSG Bild 4-5 Anschließen der Power Modules PM240-2, 3 AC 200 V ... 400 V, Baugrößen FSA ... FSC Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 56 Anschluss 4.2 Verbinden der Netz- und Motorleitung mit dem Umrichter Bild 4-6 Anschließen der Power Modules PM240-2, 3 AC 200 V / 400 V / 690 V, Baugrößen FSD ... FSG Bild 4-7 Anschließen der Power Modules PM240-2, 1 AC 200 V, Baugrößen FSA ... FSC Hinweis Anschließen der Power Modules PM240-2, 1 AC 200 V –...
Seite 57: Leitungen Am Umrichter Emv-Gerecht Anschließen
Eine EMV-konforme Verdrahtung ist erforderlich, damit der Frequenzumrichter der in der folgenden Tabelle genannten EMV-Kategorie entspricht. EMV-gerechter Aufbau einer Maschine oder Anlage (Seite 24) Für den Betrieb in der Ersten Umgebung beachten Sie folgenden Abschnitt: Elektromagnetische Verträglichkeit von Regelantrieben (Seite 107) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 58 525 m 800 m 690 V 150 m 300 m 450 m 525 m 800 m Einschränkung für PT-Geräte mit 400 V: Verwenden Sie für den Motoranschluss eine doppelt geschirmte Leitung. nur C3 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 59: Anschlussklemmen Am Umrichter
300 m 300 m 450 m 525 m 800 m nur C3 4.2.3 Anschlussklemmen am Umrichter Tabelle 4- 5 Anschluss, Querschnitt und Anziehdrehmoment für Power Modules PM240-2 Umrichter Anschluss Querschnitt und Anziehdrehmoment Abisolierlä Metrisch Zöllig Netz, Motor und 1,5 … 2,5 mm , 0,5 Nm 16 ...
Seite 60: Anschlüsse Herstellen
Damit haben Sie die Anschlüsse hergestellt. Anschlüsse für die Baugröße FSA … FSC Die Power Module besitzen abnehmbare und vertauschsichere Stecker. Um einen Stecker abzuziehen, müssen Sie den Stecker durch Druck auf den roten Hebel entriegeln. ① Entriegelungshebel Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 61 Anschluss-Abdeckung herausbrechen. Verwenden Sie einen Seitenschneider oder eine feinzahnige Säge. FSD … FSG: Entfernen Sie die oberen Abdeckungen. FSD, FSE: Entfernen Sie die untere FSF, FSG: Entfernen Sie die untere Abdeckung. Abdeckung. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 62 4.2 Verbinden der Netz- und Motorleitung mit dem Umrichter Bild 4-8 Anschlüsse für Netz, Motor und Bremswiderstand Nach Anschluss der Leitungen müssen Sie die Anschlussabdeckungen wieder anbringen, um den Berührungsschutz für den Umrichter im Betrieb wiederherzustellen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 63 Sie wie unten dargestellt die Kunststoff-Isolierplatten. WARNUNG Schäden am Umrichter durch Betrieb ohne Isolierplatten Ohne die Isolierplatten kann es zu Spannungsüberschlägen zwischen den Phasen kommen. • Bauen Sie die Isolierplatten nach dem Anschließen der Leitungen wieder ein. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 64: Anschluss Des Bremswiderstands
Die beiden Schalter haben die folgende Funktion: ● Beide Schalter = ON: STO ist freigegeben ● Beide Schalter = OFF: STO ist gesperrt ● Beide Schalter unterschiedlich: Nicht zulässig Die Klemmen STO_A und STO_B sind low-aktiv. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 65: Stern- Oder Dreieckschaltung Des Motors Am Umrichter
Standard-Asynchronmotoren bis zu einer Bemessungsleistung von etwa 3 kW sind üblicherweise in Stern-/Dreieckschaltung (Y/Δ) bei 400 V/230 V verschaltet. Bei einem 400-V-Netz können Sie den Motor am Umrichter entweder in Stern- oder in Dreieckschaltung betreiben. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 66: Funktionsbeschreibung
● Der Motor muss für die Spannung > Bemessungsspannung U an der Motorwicklung zugelassen sein. ● Durch das schneller drehende Lüfterrad ist der Motor lauter als beim Betrieb mit f ≤ 50 Hz. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 67: Instandhaltung Und Wartung
• Beauftragen Sie für die Reparatur des Umrichters nur folgende Einrichtungen oder Personen: – Den Siemens-Kundendienst – Ein Reparaturzentrum, das von Siemens bevollmächtigt ist – Fachpersonal, das mit sämtlichen Warnungen und Arbeitsanweisungen in diesem Handbuch gründlich vertraut ist • Verwenden Sie für die Reparatur nur Originalersatzteile.
Seite 68: Wartung
Ziehen Sie Schrauben gegebenenfalls nach. Hinweis Die tatsächlichen Intervalle für die Wartung hängen von den Installations- und Betriebsbedingungen ab. Siemens bietet seinen Kunden Unterstützung in Form von Wartungsverträgen an. Weitere Informationen erhalten Sie von Ihrer örtlichen Siemens-/Vertriebsniederlassung. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 69: Inbetriebnahme Nach Langer Lagerungszeit
Spannung legen. Bild 5-1 Formieren der Zwischenkreiskondensatoren Herstellungsdatum des Umrichters Das Herstellungsdatum des Umrichters ist in den Stellen 3 bis 6 der Seriennummer verschlüsselt. Bild 5-2 Herstellungsdatum in der Seriennummer (Beispiel 21. April 2013) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 70: Lüfter Tauschen
Nach dem Abschalten der Stromversorgung dauert es bis zu 5 Minuten, bis die Kondensatoren im Umrichter so weit entladen sind, dass die Restladung ungefährlich ist. • Prüfen Sie die Spannung an den Anschlüssen des Umrichters, bevor Sie Installationsarbeiten durchführen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 71: Lüftertausch Fsa
3. Entfernen Sie, wie im Bild in den Schritten gezeigt, die Lüfterbaugruppe aus dem Power Module. Verwenden Sie gegebenenfalls einen Schraubendreher. 4. Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge wieder ein. Sie haben die Lüfterbaugruppe getauscht. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 72: Lüftertausch Fsd
Entfernen Sie den inneren Lüfter wie nachfolgend dargestellt. 3. Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge wieder ein. Durch Einbauen der Lüfterbaugruppe stellen Sie die elektrische Verbindung zwischen Umrichter und Lüfterbaugruppe her. Sie haben die Lüfterbaugruppe getauscht. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 73: Lüftertausch Fsg
Power Module. Verwenden Sie einen Schraubendreher. 2. Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge wieder ein. Durch Einbauen der Lüfterbaugruppe stellen Sie die elektrische Verbindung zwischen Umrichter und Lüfterbaugruppe her. Sie haben die Lüfterbaugruppe getauscht. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 74 Instandhaltung und Wartung 5.3 Lüfter tauschen Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 75: Technische Daten
Abzweigschutz und Kurzschlussfestigkeit gemäß UL und IEC (https://support.industry.siemens.com/cs/ww/de/view/109486009) Schalthäufigkeit des Umrichters Die Schalthäufigkeit des Umrichters beträgt 120 s. Die Schalthäufigkeit gibt an, wie oft die Netzspannung auf den spannungslosen Umrichter geschaltet werden darf. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 76: Elektromagnetische Verträglichkeit - Übersicht
Für Umrichter ohne integrierten Funkentstörfilter zum Betrieb am IT-Netz Weitere Informationen sowie die Bedingungen zum Einsatz des Umrichters in der Ersten Umgebung finden Sie im folgenden Abschnitt: Elektromagnetische Verträglichkeit von Regelantrieben (Seite 107). Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 77: Umgebungsbedingungen
FSA … FSC: geschützt gemäß 3C2 nach IEC 60721-3-3:2002 • FSD … FSG: geschützt gemäß 3C3 nach IEC 60721-3-3:2002 • Biologische geeignet gemäß 3B1 nach IEC 60721-3-3:2002 Umgebungsbedingungen Verschmutzung geeignet für Umgebungen mit Verschmutzungsgrad 2 nach EN 61800-5-1 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 78: Überlastfähigkeit Des Umrichters
Leistungs- und Stromangaben in den technischen Daten ohne weitere Spezifikation beziehen sich immer auf ein Lastspiel nach Low Overload. Zur Auswahl des Umrichters empfehlen wir Ihnen die Projektierungssoftware "SIZER". Weitere Informationen zum SIZER finden Sie im Internet: Sizer herunterladen (http://support.automation.siemens.com/WW/view/de/10804987/130000) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 79: 200-V-Umrichter
Für Power Modules mit 200 V sind Asynchronmotoren im Bereich von 25 % … 150 % der Umrichterleistung ohne Einschränkung zulässig. Zulässige Motoren Hinweis Motoren für den Umrichterbetrieb Verwenden Sie nur Motoren, die für den Betrieb an Umrichtern mit Zwischenkreis geeignet sind. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 80: Allgemeine Daten, 200-V-Umrichter
Die Umrichter sind Geräte mit Schutzklasse I 61800-5-1 Berührungsschutz gemäß DGUV Vorschrift 3 bei bestimmungsgemäßer Verwendung EN 50274 Kühlung gemäß EN 60146 Interne Luftkühlung AF Safety Integrated Siehe Funktionshandbuch "Safety Integrated" Funktionshandbuch "Safety Integrated" (https://support.industry.siemens.com/cs/ww/de/view/109751320) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 81: Abhängigkeit Der Eingangsspannung Und Der Ausgangsleistung
Technische Daten 6.4 200-V-Umrichter Abhängigkeit der Eingangsspannung und der Ausgangsleistung 6.4.2 Spezifische technische Daten, 200-V-Umrichter Tabelle 6- 1 PM240-2, IP20, Baugröße A, 1 AC / 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3210-1PB13-0UL0 6SL3210-1PB13-8UL0 Artikel-Nr. mit Filter...
Seite 82 Technische Daten 6.4 200-V-Umrichter Tabelle 6- 2 PM240-2, PT, Baugröße A, 1 AC / 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PB13-8UL0 Artikel-Nr. mit Filter 6SL3211-1PB13-8AL0 LO-Grundlastleistung 0,75 kW LO-Grundlasteingangsstrom 1 AC 9,6 A LO-Grundlasteingangsstrom 3 AC...
Seite 83 Gewicht ohne Filter 3,4 kg Gewicht mit Filter 3,7 kg ca. 0,08 kW über Kühlkörper Tabelle 6- 5 PM240-2, IP 20, Baugröße C, 1 AC / 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3210-1PB21-4UL0 6SL3210-1PB21-8UL0 Artikel-Nr. mit Filter...
Seite 84 Technische Daten 6.4 200-V-Umrichter Tabelle 6- 6 PM240-2, PT, Baugröße C, 1 AC / 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PB21-8UL0 Artikel-Nr. mit Filter 6SL3211-1PB21-8AL0 LO-Grundlastleistung 4 kW LO-Grundlasteingangsstrom 1 AC 43,0 A LO-Grundlasteingangsstrom 3 AC...
Seite 85 Technische Daten 6.4 200-V-Umrichter Tabelle 6- 8 PM240-2, PT, Baugröße C, 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PC22-2UL0 6SL3211-1PC22-8UL0 Artikel-Nr. mit Filter 6SL3211-1PC22-2AL0 6SL3211-1PC22-8AL0 LO-Grundlastleistung 5,5 kW 7,5 kW LO-Grundlasteingangsstrom 28,6 A 36,4 A LO-Grundlastausgangsstrom 22,0 A...
Seite 86 Technische Daten 6.4 200-V-Umrichter Tabelle 6- 10 PM240-2, PT, Baugröße D, 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PC26-8UL0 LO-Grundlastleistung 18,5 kW LO-Grundlasteingangsstrom 64 A LO-Grundlastausgangsstrom 68 A HO-Grundlastleistung 15 kW HO-Grundlasteingangsstrom 56 A HO-Grundlastausgangsstrom 54 A Sicherung gemäß...
Seite 87 Technische Daten 6.4 200-V-Umrichter Tabelle 6- 12 PM240-2, PT, Baugröße E, 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PC31-1UL0 LO-Grundlastleistung 30 kW LO-Grundlasteingangsstrom 98 A LO-Grundlastausgangsstrom 104 A HO-Grundlastleistung 22 kW HO-Grundlasteingangsstrom 83 A HO-Grundlastausgangsstrom 80 A Sicherung gemäß...
Seite 88: Stromreduzierung In Abhängigkeit Von Der Pulsfrequenz, 200-V-Umrichter
Technische Daten 6.4 200-V-Umrichter Tabelle 6- 14 PM240-2, PT, Baugröße F, 3 AC 200 V … 240 V Artikel-Nr. ohne Filter 6SL3211-1PC31-8UL0 LO-Grundlastleistung 55 kW LO-Grundlasteingangsstrom 172 A LO-Grundlastausgangsstrom 178 A HO-Grundlastleistung 45 kW HO-Grundlasteingangsstrom 164 A HO-Grundlastausgangsstrom 154 A Sicherung gemäß...
Seite 89: 400-V-Umrichter
Für Power Modules mit 400 V sind Asynchronmotoren im Bereich von 25 % … 150 % der Umrichterleistung ohne Einschränkung zulässig. Zulässige Motoren Hinweis Motoren für den Umrichterbetrieb Verwenden Sie nur Motoren, die für den Betrieb an Umrichtern mit Zwischenkreis geeignet sind. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 90: Allgemeine Daten, 400-V-Umrichter
Die Umrichter sind Geräte mit Schutzklasse I 61800-5-1 Berührungsschutz gemäß DGUV Vorschrift 3 bei bestimmungsgemäßer Verwendung EN 50274 Kühlung gemäß EN 60146 Interne Luftkühlung AF Safety Integrated Siehe Funktionshandbuch "Safety Integrated" Funktionshandbuch "Safety Integrated" (https://support.industry.siemens.com/cs/ww/de/view/109751320) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 91: Spezifische Technische Daten, 400-V-Umrichter
Technische Daten 6.5 400-V-Umrichter Abhängigkeit der Eingangsspannung und der Ausgangsleistung 6.5.2 Spezifische technische Daten, 400-V-Umrichter Tabelle 6- 15 PM240-2, IP20, Baugröße A, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE11-8UL1 6SL3210-1PE12-3UL1 6SL3210-1PE13-2UL1 Artikel-Nr. mit Filter 6SL3210-1PE11-8AL1 6SL3210-1PE12-3AL1...
Seite 92 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 16 PM240-2, IP20, Baugröße A, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE14-3UL1 6SL3210-1PE16-1UL1 6SL3210-1PE18-0UL1 Artikel-Nr. mit Filter 6SL3210-1PE14-3AL1 6SL3210-1PE16-1AL1 6SL3210-1PE18-0AL1 LO-Grundlastleistung 1,5 kW 2,2 kW 3,0 kW LO-Grundlasteingangsstrom 5,5 A...
Seite 93 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 18 PM240-2, IP20, Baugröße B, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE21-1UL0 6SL3210-1PE21-4UL0 6SL3210-1PE21-8UL0 Artikel-Nr. mit Filter 6SL3210-1PE21-1AL0 6SL3210-1PE21-4AL0 6SL3210-1PE21-8AL0 LO-Grundlastleistung 4,0 kW 5,5 kW 7,5 kW LO-Grundlasteingangsstrom 13,3 A...
Seite 94 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 20 PM240-2, IP20, Baugröße C, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE22-7UL0 6SL3210-1PE23-3UL0 Artikel-Nr. mit Filter 6SL3210-1PE22-7AL0 6SL3210-1PE23-3AL0 LO-Grundlastleistung 11,0 kW 15,0 kW LO-Grundlasteingangsstrom 32,6 A 39,9 A LO-Grundlastausgangsstrom 26,0 A...
Seite 95 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 22 PM240-2, IP20, Baugröße D, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE23-8UL0 6SL3210-1PE24-5UL0 6SL3210-1PE26-0UL0 Artikel-Nr. mit Filter 6SL3210-1PE23-8AL0 6SL3210-1PE24-5AL0 6SL3210-1PE26-0AL0 LO-Grundlastleistung 18,5 kW 22 kW 30 kW LO-Grundlasteingangsstrom 36 A...
Seite 96 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 24 PM240-2, PT, Baugröße D, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3211-1PE27-5UL0 Artikel-Nr. mit Filter 6SL3211-1PE27-5AL0 LO-Grundlastleistung 37 kW LO-Grundlasteingangsstrom 70 A LO-Grundlastausgangsstrom 75 A HO-Grundlastleistung 30 kW HO-Grundlasteingangsstrom 62 A...
Seite 97 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 26 PM240-2, PT, Baugröße E, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3211-1PE31-1UL0 Artikel-Nr. mit Filter 6SL3211-1PE31-1AL0 LO-Grundlastleistung 55 kW LO-Grundlasteingangsstrom 104 A LO-Grundlastausgangsstrom 110 A HO-Grundlastleistung 45 kW HO-Grundlasteingangsstrom 94 A...
Seite 98 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 28 PM240-2, IP20, Baugröße F, 3 AC 380 V … 480 V Artikel-Nr. ohne Filter 6SL3210-1PE32-5UL0 Artikel-Nr. mit Filter 6SL3210-1PE32-5AL0 LO-Grundlastleistung 132 kW LO-Grundlasteingangsstrom 242 A LO-Grundlastausgangsstrom 250 A HO-Grundlastleistung 110 kW HO-Grundlasteingangsstrom 218 A...
Seite 99 Technische Daten 6.5 400-V-Umrichter Tabelle 6- 30 PM240-2, Baugröße G, 3 AC 380 V … 480 V Artikel-Nr. mit Filter der Klasse C3 6SL3210-1PE33-0CL0 6SL3210-1PE33-7CL0 6SL3210-1PE34-8CL0 Artikel-Nr. mit Filter der Klasse C2 6SL3210-1PE33-0AL0 6SL3210-1PE33-7AL0 6SL3210-1PE34-8AL0 LO-Grundlastleistung 160 kW 200 kW...
Seite 100: Stromreduzierung In Abhängigkeit Von Der Pulsfrequenz, 400-V-Umrichter
6SL3210-1PE32-1 . L0 143,5 102,5 6SL321 .-1PE32-5 . L0 6SL3210-1PE33-0 .L0 211,4 120,8 6SL3210-1PE33-7 .L0 6SL3210-1PE34-8 .L0 333,9 238,5 190,8 *) Werkseinstellung Die zulässige Motorleitungslänge ist abhängig vom spezifischen Kabeltyp und der gewählten Pulsfrequenz Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 101: 690-V-Umrichter
Verwenden Sie nur Motoren, die für den Betrieb an Umrichtern mit Zwischenkreis geeignet sind. Für Power Modules mit 690 V sind Motoren erforderlich, die ein geeignetes Isoliersystem für den 690-V-Umrichterbetrieb besitzen (z. B. PREMIUM). Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 102: Allgemeine Daten, 690-V-Umrichter
Die Umrichter sind Geräte mit Schutzklasse I EN 61800-5-1 Berührungsschutz DGUV Vorschrift 3 bei bestimmungsgemäßer Verwendung gemäß EN 50274 Kühlung gemäß EN Interne Luftkühlung AF 60146 Safety Integrated Siehe Funktionshandbuch "Safety Integrated" Funktionshandbuch "Safety Integrated" (https://support.industry.siemens.com/cs/ww/de/view/109751320) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 103: Spezifische Technische Daten, 690-V-Umrichter
Technische Daten 6.6 690-V-Umrichter Abhängigkeit der Eingangsspannung und der Ausgangsleistung 6.6.2 Spezifische technische Daten, 690-V-Umrichter Tabelle 6- 31 PM240-2, IP20, Baugröße D, 3 AC 500 V … 690 V Artikel-Nr. – ohne Filter 6SL3210-1PH21-4UL0 6SL3210-1PH22-0UL0 6SL3210-1PH22-3UL0 Artikel-Nr. – mit Filter...
Seite 104 Technische Daten 6.6 690-V-Umrichter Tabelle 6- 32 PM240-2, IP20, Baugröße D, 3 AC 500 V … 690 V Artikel-Nr. – ohne Filter 6SL3210-1PH22-7UL0 6SL3210-1PH23-5UL0 6SL3210-1PH24-2UL0 Artikel-Nr. – mit Filter 6SL3210-1PH22-7AL0 6SL3210-1PH23 -5AL0 6SL3210-1PH24-2AL0 LO-Grundlastleistung 22 kW 30 kW 37 kW...
Seite 105 Technische Daten 6.6 690-V-Umrichter Tabelle 6- 34 PM240-2, IP20, Baugröße F, 3 AC 500 V … 690 V Artikel-Nr. – ohne Filter 6SL3210-1PH28-0UL0 6SL3210-1PH31-0UL0 6SL3210-1PH31-2UL0 Artikel-Nr. – mit Filter 6SL3210-1PH28-0AL0 6SL3210-1PH31-0AL0 6SL3210-1PH31-2AL0 LO-Grundlastleistung 75 kW 90 kW 110 kW LO-Grundlasteingangsstrom...
Seite 106: Stromreduzierung In Abhängigkeit Von Der Pulsfrequenz, 690-V-Umrichter
Technische Daten 6.6 690-V-Umrichter Tabelle 6- 36 PM240-2, Baugröße G, 3 AC 500 V … 690 V Artikel-Nr. mit Filter 6SL3210-1PH31-7CL0 6SL3210-1PH32-1CL0 6SL3210-1PH32-5CL0 LO-Grundlastleistung 160 kW 200 kW 250 kW LO-Grundlasteingangsstrom 170 A 205 A 250 A LO-Grundlastausgangsstrom 171 A...
Seite 107: Einschränkungen Bei Besonderen Umgebungsbedingungen
Betriebszustand, der für die gesamte Betriebszeit zulässig ist. ● Kurzzeitbetrieb: Betriebszustand, der für weniger als 2 % der Betriebszeit zulässig ist. ● Sporadischer Kurzzeitbetrieb: Betriebszustand, der für weniger als 1 % der Betriebszeit zulässig ist. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 108: Stromreduzierung In Abhängigkeit Von Aufstellhöhe Und Umgebungstemperatur
Umgebungstemperatur [°C] Aufstellhöhe [m] bis Ausgangsstrom in [%] bei Belastung nach HO 1000 1500 2000 2500 3000 3500 4000 Beachten Sie auch die maximal zulässigen Betriebsumgebungstemperaturen der Control Unit und gegebenenfalls des Operator Panel. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 109: Zulässige Netze In Abhängigkeit Von Der Aufstellhöhe
PDS als Bestandteil von Anlagen oder Maschinen Wenn Sie ein PDS in Maschinen oder Anlagen installieren, können weitere Maßnahmen notwendig werden, um die Produktnormen dieser Anlagen oder Maschinen einzuhalten. Die Maßnahmen obliegen dem Anlagen- bzw. Maschinenhersteller. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 110: Umgebungen Und Kategorien
Für eine EMV-konforme Installation sind die Informationen im Projektierungshandbuch zu beachten: EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/en/60612658/0/de). Die hier beschriebenen Geräte sind für den Betrieb in der Ersten und Zweiten Umgebung bestimmt. Die Bedingungen für den Betrieb in der jeweiligen Umgebung werden nachfolgend genannt. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 111: Betrieb In Der Zweiten Umgebung
Es kann für jeden Umrichter ein eigener Funkentstörfilter oder ein gemeinsamer Filter für mehrere Umrichter verwendet werden. Weiter Informationen zu Umrichtern ohne Filter finden Sie im Internet: Einhaltung von EMV Grenzwerten mit ungefilterten Geräten (https://support.industry.siemens.com/cs/ww/de/view/109750634) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 112: Störaussendung - Betrieb In Der Zweiten Umgebung, Kategorie C4
Das Antriebssystem stimmt mit der IEC/EN 61000-3-12 unter folgenden Voraussetzungen überein: ● Power Module FSC, Eingangsspannung 3 AC 200 … 240 V: Sie verwenden eine 3-%- oder 4-%-Netzdrossel. ● Power Module FSD, Eingangsspannung 3 AC 200 … 240 V: Keine Netzdrossel erforderlich Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 113: Typische Oberschwingungsströme
FSA … FSC, 200 V, 400 V FSD … FSF, 200 V FSD … FSG, 400 V FSD … FSG, 690 V Werte bezogen auf den LO-Eingangsstrom bei U Werte bezogen auf den LO-Eingangsstrom Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 114: Oberschwingungen Am Anschlusspunkt Der Stromversorgung Gemäß Iec 61000-2-2
Handbuch beschrieben. Weitere Informationen zur EMV-gerechten Konfiguration der Anlage finden Sie im Internet: EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/en/60612658/0/de) Letztendlich ist immer die am Gerät vorhandene Kennzeichnung für eine Aussage zur Einhaltung der geltenden Normen ausschlaggebend. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 115: Lebensdauer
Technische Daten 6.9 Lebensdauer Lebensdauer Das PM240-2 ist unter folgenden Bedingungen für eine Lebensdauer von 10 Jahren konzipiert: ● Nennlast bei 40 °C 4000 h/a ● Leerlaufzeit oder Standby bei 20 °C: 4000 h/a ● Power aus: 760 h/a Power Module PM240-2...
Seite 116 Technische Daten 6.9 Lebensdauer Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 117: Ersatzteile
Ersatzteile für die Baugrößen FSD … FSG Artikelnummer Satz Kleinteile 6SL3200-0SK08-0AA0 6SL3200-0SK08-0AA0 6SL3200-0SK08-0AA0 6SL3200-0SK08- 0AA0 Mechanik-Kit 6SL3200-0SM13-0AA0 6SL3200-0SM14-0AA0 6SL3200-0SM15-0AA0 6SL3200-0SM16-0AA0 Lüftersatz, IP20- 6SL3200-0SF15-0AA0 6SL3200-0SF16-0AA0 6SL3200-0SF17-0AA0 6SL3200-0SF18-0AA0 Geräte Lüftersatz, PT-Geräte 6SL3200-0SF25-0AA0 6SL3200-0SF27-0AA0 6SL3200-0SF28-0AA0 Beipack / 6SL3262-1AD01-0DA0 6SL3262-1AE01-0DA0 6SL3262-1AF01-0DA0 6SL3262-1AG01-0DA0 Schirmanschlusssatz Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 118 Ersatzteile Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 119: Zubehör
Das Schirmblech ist im Zubehörsatz/Schirmanschlusssatz enthalten. Artikelnummern: Ersatzteile (Seite 115) Befestigen Sie das Schirmblech wie in der Abbildung gezeigt: ● FSD und FSE: 2 x M5 / 3 Nm ● FSF und FSG: 4 x M8 / 23 Nm Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 120: Einbaurahmen Für Pt-Power Module
• Installieren Sie auf der Rückseite einen Luftkanal aus Metall, der die Ausbreitung von Feuer und Rauch verhindert, oder treffen Sie andere geeignete Maßnahmen zum Schutz des Personals. • Stellen Sie sicher, dass Rauch auf kontrollierten und überwachten Wegen abgeleitet werden kann. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 121 Zubehör 8.2 Einbaurahmen für PT-Power Module Maßzeichnungen für Einbaurahmen, FSA ... FSC Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 122 Zubehör 8.2 Einbaurahmen für PT-Power Module Maßzeichnungen für Einbaurahmen, FSD ... FSF Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 123 6. Ziehen Sie zum Schluss die Schrauben mit folgenden Drehmomenten fest. – M5-Schrauben: 3,5 Nm – M6-Schrauben: 5,9 Nm Sie haben das Power Module sachgemäß montiert. Bild 8-1 Einauanleitung für die PT-Power Module mit dem optionalen Einbaurahmen Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 124: Montagegriffe Für Pt-Power Module
Montagegriffe für PT-Power Module Für die PT-Power Module FSD … FSF sind Montagegriffe bestellbar. Die Montagegriffe ermöglichen den Einbau des Power Module ohne Hebevorrichtung. Montieren Sie die vier Hebegriffe wie im folgenden Bild dargestellt. Bestellnummer: 6SL3200-0SM22-0AA0 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 125: 8.4 Control Unit Adapter Kit Cua20
Zubehör 8.4 Control Unit Adapter Kit CUA20 Control Unit Adapter Kit CUA20 Das Control Unit Adapter Kit CUA20 ist für alle Baugrößen des PM240-2 einsetzbar. Artikelnummer: 6SL3255-0BW01-0NA0 Lieferumfang ① Adapter für das Power Module ② Anschlussleitung (1,5 m) ③ Adapter für die Control Unit Befestigungsschrauben sind nicht im Lieferumfang enthalten.
Seite 126: Installation/Montage
- 20 °C ... 60 °C Stoß und Schwingung Transport: 1M2 nach EN 60721-3-2 • Betrieb: 3M1 nach EN 60721-3-3 • Schutz gegen chemische Substanzen 2C2 nach EN 60721-3-2 Normen und Richtlinien CE, UL, TUV, EAC, RCM Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 127: Netzfilter
14 AWG / 17,7 lbf in 6SL3203-0BE23-8BA0 16 mm / 4 Nm 16 mm / 32 Nm 6 AWG / 35,4 lbf in 6 AWG / 26,5 lbf in Die Netzfilter sind in Schutzart IP20 ausgeführt. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 128: Line Harmonics Filter
Mit einem Line Harmonics Filter ist die zulässige Netzspannung 3 AC 380 V ... 415 V ±10 % statt 3 AC 380 V ... 480 V ± 10 % ohne Line Harmonics Filter. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 129 • Power Module 250 kW mit 2 parallelen LHF: UAC:FN3440132118E2FAJXX Bei Verwendung einer dieser Kombinationen sind nur die folgenden Einstellungen von p1300 zulässig: • P1300 = 20, • P1300 = 21 • P1300 = 22 • P1300 = 23 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 130 Filters jeweils ein Abstand von mindestens 150 mm zu Wänden oder anderen Komponenten einzuhalten. Es muss durch ein geeignetes Temperaturmanagement (z. B. Schrankkühlung) sichergestellt werden, dass die Umgebungstemperatur unter 45 °C gehalten wird. Der Filterbetrieb in Umgebungen mit höheren Temperaturen erfordern ein Temperatur-Derating. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 131: Abmessungen, Bohrbilder Und Technische Daten
11 10 ... 95 / 3/0 ... 8 / M10 / 25 UAC:FN344090116E2FAJRX 70,8 UAC:FN3440110118E2FAJRX 1053 1150 1115 11 95 ... 240 3/0 ... M10 / 25 UAC:FN3440132118E2FAJXX / 10 UAC:FN3440160118E2FAJXX kcmil / UAC:FN3440200118E2FAJXX 88,5 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 132: Netzdrossel
(Netzumgebung). Eine Netzdrossel unterstützt den Überspannungsschutz, glättet die Oberschwingungen und überbrückt Kommutierungseinbrüche. Einbaulage Abstände zu anderen Geräten Halten Sie die schraffierten Bereiche frei von anderen Geräten oder Komponenten. Bild 8-2 Abstände der Netzdrosseln zu anderen Geräten, Beispiele für platzsparende Montage Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 133: Maße [Mm] Und Bohrbilder
Maße [mm] und Bohrbilder Artikelnummer 6SL3203-0CE13-2AA0 Artikelnummer 6SL3203-0CE21-0AA0 Artikelnummer 6SL3203-0CE21-8AA0 Artikelnummer 6SL3203-0CE23-8AA0 Montieren Sie die Netzdrossel mit M5-Schrauben, Muttern und Unterlegscheiben. Anziehdrehmoment: 6 Nm Zuordnung der Netzdrossel zum Umrichter: Tabelle 8-4 Zuordnungstabelle (Seite 132) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 134 ● FSA: NKE 10 / 2,93 (Fa. Block) ● FSB NKE 25 / 1,17 (Fa. Block) ● FSC NKE 35 / 1,46 (Fa. Block) Es gelten die technischen Eigenschaften und Angaben des Herstellers. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 135: Bremswiderstand
Montieren Sie den Widerstand auf einer hitzebeständigen Fläche mit hoher Wärmeleitfähigkeit. Decken Sie die Lüftungsöffnungen des Bremswiderstands nicht ab. Sie können den Bremswiderstand außerhalb oder innerhalb des Schaltanlagenraums montieren. Bei Montage außerhalb ist der Kühlluftbedarf im Schaltanlagenraum geringer. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 136: Abmessungen Und Bohrbilder
Dokumentation, die mit dem Bremswiderstand geliefert wird. Bild 8-3 Mindestabstände des Bremswiderstands bei Montage auf einer ebenen Fläche und bei Wandmontage Halten Sie die schraffierten Bereiche frei von anderen Geräten oder Komponenten. Abmessungen und Bohrbilder Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 137 M5 / 6 Nm (FSE) • JJY:023434020002 M5 / 6 Nm (FSE) Verwenden Sie zum Befestigen der Bremswiderstände jeweils Schrauben, Muttern und Unterlegscheiben *) Dieser Bremswiderstand besteht aus zwei Komponenten, die anlagenseitig parallel geschaltet werden müssen Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 138: Bremswiderstand Anschließen
2. Legen Sie in der Inbetriebnahme des Antriebs die Funktion des verwendeten Digitaleingangs mit p2106 als externe Störung fest. Als Beispiel bei der Temperaturüberwachung über Digitaleingang DI 3: p2106 = 722.3 Sie haben die Temperaturüberwachung sichergestellt. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 139: Temperatur Des Bremswiderstands Überwachen Mit Netzschützansteuerung
Als Beispiel bei der Temperaturüberwachung über Digitaleingang DI 3: p2106 = 722.3 3. Verschalten Sie den Digitalausgang mit dem Signal r0863.1 (Netzschütz ansteuern). Zum Beispiel für DO2 P0732 = 863.1 Sie haben die Temperaturüberwachung und Netzschützansteuerung eingestellt. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 140: Technische Daten Des Bremswiderstands
Stellen Sie sicher, dass das Überwachungssystem für die Temperatur des Bremswiderstands den Umrichter bei Überlastung abschaltet. Beispiel: Bild 8-5 Bremswiderstand anschließen mit Temperaturüberwachung über Digitaleingang DI 3 und Netzschützansteuerung (-K1) über Digitalausgang DO 2 (Seite 137) Bremswiderstände für PM240-2, 200 V Tabelle 8- 5 Technische Daten Artikelnummer Widerstand Maximale...
Seite 141 Zubehör 8.8 Bremswiderstand Bremswiderstände für PM240-2, 400 V Tabelle 8- 6 Technische Daten Artikelnummer Widerstan Maximale Anschluss Schutzart Power Module Leistung, R1 / R2 max. Bemessungsl Gewicht Artikelnummern: Baugrö eistung P ße 6SL3201-0BE14-3AA0 370 Ω 1,5 kW 2,5 mm / 0,5 Nm IP20 6SL3210-1PE11-8 .
Seite 142: Lastzyklen Für Die Bremswiderstände
Zubehör 8.8 Bremswiderstand Bremswiderstände für PM240-2, 690 V Tabelle 8- 7 Technische Daten Artikelnummer Widerstan Maximale Anschluss Schutzart Power Module Leistung, R1 / R2 max. Bemessungsl Gewicht Artikelnummern Baugrö eistung P ße JJY:023424020002 31 Ω 37 kW 10 mm / 0,8 Nm IP21 6SL3210-1PH21-4 .
Seite 143: Bremsrelais
IP20 Schaltleistung des Schließers 1 AC 440 V, 3,5 A 1 DC 30 V, 12 A Ausgangsspannung 24 V Ausgangsstrom max. 2 A Externe, gesteuerte Stromversorgung wird benötigt. Empfohlene Spannung: DC 26 V Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 144: Anschlüsse Und Schaltpläne
● FSA … FSC: Montieren Sie das Brake Relay neben das Power Module. ● FSD … FSG: Montieren Sie das Brake Relay auf die Rückseite des unteren Schirmblechs. Befestigen Sie das Brake Relay, bevor Sie das Schirmblech montieren. Schirmbleche montieren (Seite 37) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 145: Brake Relay Am Umrichter Anschließen
Die Ausgangsdrossel kann bei Nichtaktivierung während der Inbetriebnahme beschädigt werden. • Aktivieren Sie die Ausgangsdrossel während der Inbetriebnahme über den vom Umrichter-Hersteller vorgegebenen Parameter. • Aktivieren Sie die Ausgangsdrossel während der Inbetriebnahme gemäß den elektrischen Spezifikationen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 146 Zubehör 8.10 Ausgangsdrossel Einbaulage Abstände zu anderen Geräten Halten Sie die schraffierten Bereiche frei von anderen Geräten oder Komponenten. Mindestabstände der Ausgangsdrossel zu anderen Geräten, platzsparende Montagebeispiele Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 147 Schraubbolzen M4 / 3 Nm 6SL3202-0AE18-8CA0 6SL3202-0AE21-8CA0 Schraubklemmen 10 mm / 1,5 … 1,8 Nm Schraubbolzen M5 / 5 Nm 6SL3202-0AE23-8CA0 Schraubklemmen 16 mm / 2 … 4 Nm Schraubbolzen M5 / 5 Nm Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 148 6SL3210-1PE14-3 . L1 6SL3210-1PE16-1 . L1 6SL321 . -1PE18-0 . L1 6SL3202-0AE18-8CA0 6SL3210-1PE21-1 . L0 6SL3202-0AE21-8CA0 6SL3210-1PE21-4 . L0 6SL321 . -1PE21-8 . L0 6SL3210-1PE22-7 . L0 6SL3202-0AE23-8CA0 6SL321 . -1PE23-3 . L0 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 149 0EA0 JTA:TEU 9932-1FC00- 0,53 4 × M8 / 25 1BA0 JTA:TEU 9932-0FV00- 0,37 4 × M8 / 25 1BA0 JTA:TEU 4732-0FA00- 0,22 4 × M12 / 50 0BA0 Die Ausgangsdrosseln haben Schutzart IP00. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 150 6SL321 . -1PE31-1 . L0 6SL3210-1PE31-5 . L0 6SL3210-1PE31-8 . L0 6SL3210-1PE32-1 . L0 6SL3000-2BE32-1AA0 6SL321 . -1PE32-5 . L0 6SL3000-2BE32-6AA0 6SL3210-1PE33-0 . L0 6SL3000-2BE33-2AA0 6SL3210-1PE33-7 . L0 6SL3000-2BE33-8AA0 6SL3210-1PE34-8 . L0 6SL3000-2BE35-0AA0 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 151: Sinusfilter
Der Sinusfilter kann bei Nichtaktivierung während der Inbetriebnahme beschädigt werden. • Aktivieren Sie den Sinusfilter während der Inbetriebnahme über Parameter p0230. • Aktivieren Sie den Sinusfilter während der Inbetriebnahme gemäß den elektrischen Spezifikationen. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 152: Zuordnungstabelle
6SL321 .-1PE27-5 .L0 6SL3202-0AE28-8SA0 6SL3210-1PE28-8 .L0 6SL3202-0AE28-8SA0 6SL321 .-1PE31-1 .L0 6SL3202-0AE31-5SA0 6SL3210-1PE31-5 .L0 6SL3202-0AE31-5SA0 6SL3210-1PE31-8 .L0 6SL3202-0AE31-8SA0 6SL3210-1PE32-1 .L0 6SL3000-2CE32-3AA0 6SL321 .-1PE32-5 .L0 6SL3000-2CE32-3AA0 6SL3210-1PE33-0 .L0 6SL3000-2CE32-8AA0 6SL3210-1PE33-7 .L0 6SL3000-2CE33-3AA0 6SL3210-1PE34-8 .L0 6SL3000-2CE34-1AA0 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 153 4 × M6 / 7 6SL3202-0AE26-2SA0 90,5 4 × M6 / 7 6SL3202-0AE28-8SA0 100,5 4 × M8 / 13 6SL3202-0AE31-5SA0 156,5 4 × M8 / 13 6SL3202-0AE31-8SA0 156,5 4 × M8 / 13 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 154: Technische Daten
Schraubklemmen 50 … 150 mm IP00 6SL3000-2CE32-3AA0 Flachstecker für Kabelschuh M10 IP00 6SL3000-2CE32-8AA0 Flachstecker für Kabelschuh M10 IP00 6SL3000-2CE33-3AA0 Flachstecker für Kabelschuh M10 IP00 6SL3000-2CE34-1AA0 Flachstecker für Kabelschuh M10 IP00 Verlustleistung bei 50 Hz Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 155: Du/Dt-Filter Plus Vpl
Weitere Informationen im Internet: ● Spannungsbegrenzer und du/dt-Filter (https://www.mdexx.com/wp-content/uploads/2019/11/BAF-18-001- 76_Instruction_manual.pdf) ● FAQ zum du/dt-Filter plus VPL (https://support.industry.siemens.com/cs/ww/de/ps/13224/faq) du/dt-Filter plus VPL für Power Modules PM240-2, 380 V … 480 V Power Module Leistung du/dt-Filter plus VPL 6SL3210-1PE23-8 .L0 18,5 kW JTA:TEF1203-0HB 6SL3210-1PE24-5 .L0...
Seite 156: Abmessungen
Zubehör 8.12 du/dt-Filter plus VPL Abmessungen Bild 8-8 Abmessungen für JTA:TEF1203-0GB Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 157 Zubehör 8.12 du/dt-Filter plus VPL Bild 8-9 Abmessungen für JTA:TEF1203-0HB Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 158 Zubehör 8.12 du/dt-Filter plus VPL Bild 8-10 Abmessungen für JTA:TEF1203-0JB Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 159 Zubehör 8.12 du/dt-Filter plus VPL Bild 8-11 Abmessungen für JTA:TEF1203-0KB Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 160 Zubehör 8.12 du/dt-Filter plus VPL Bild 8-12 Abmessungen für JTA:TEF1203-0LB Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 161 3 × 14,6 mΩ 3 × 10,24 mΩ Nominale Pulsfrequenz 2 kHz 2 kHz 2 kHz Maximale Pulsfrequenz 4 kHz 4 kHz 4 kHz Maximale Pulsfrequenz 14,4 A 26,4 A 38,4 A Ausgangsstrom Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 162 Filter muss in Gehäuse eingebaut werden Höhere Umgebungstemperaturen bis zu 60°C zulässig mit Strom-Derating bei 40°C im Bereich von 40…50°C mit 1,5 % pro 1K und im Bereich von 50…60°C mit 1,9 % pro 1K Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 163 Filter muss in Gehäuse eingebaut werden Höhere Umgebungstemperaturen bis zu 60°C zulässig mit Strom-Derating bei 40°C im Bereich von 40…50°C mit 1,5 % pro 1K und im Bereich von 50…60°C mit 1,9 % pro 1K Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 164 Zubehör 8.12 du/dt-Filter plus VPL Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 165: Anhang
Inbetriebnahme des Umrichters ● Kompaktbetriebsanleitung CU250S-2 (https://support.industry.siemens.com/cs/ww/de/view/99730303) Inbetriebnahme des Umrichters. ● Betriebsanleitung CU230P-2 (https://support.industry.siemens.com/cs/ww/de/view/109478827) Installation, Inbetriebnahme und Wartung des Umrichters. Erweiterte Inbetriebnahme ● Betriebsanleitung CU240B/E-2 (https://support.industry.siemens.com/cs/ww/de/view/109478828) Installation, Inbetriebnahme und Wartung des Umrichters. Erweiterte Inbetriebnahme Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 166 (https://support.industry.siemens.com/cs/ww/de/view/109477253) Parameterliste, Warnungen und Störungen. Grafische Funktionspläne ● EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/de/60612658) EMV-konformer Schaltschrankaufbau, Potentialausgleich und Leitungsführung ● Handbücher Zubehör (https://support.industry.siemens.com/cs/ww/de/ps/13225/man) Installationsbeschreibungen für Umrichterkomponenten, z. B. Netzdrosseln und Netzfilter. Die gedruckten Installationsbeschreibungen werden mit den Komponenten ausgeliefert. Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 167: Handbücher Zum Download
Der Export des konfigurierten Handbuchs ist im RTF-, PDF- oder XML-Format möglich. A.1.3 Projektierungsunterstützung Katalog Bestelldaten und technische Informationen für die Umrichter SINAMICS G. Kataloge zum Download oder Online-Katalog (Industry Mall): Alles über SINAMICS G120 (www.siemens.de/sinamics-g120) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 168 Richtlinien und Normen, EMV-gerechter Schaltschrankbau EMV Übersicht (https://support.industry.siemens.com/cs/ww/de/view/103704610) Projektierungshandbuch EMV-Aufbaurichtlinie EMV-gerechter Schaltschrankbau, Potenzialausgleich und Leitungsverlegung EMV-Aufbaurichtlinie (http://support.automation.siemens.com/WW/view/de/60612658) Technische Übersicht Safety Integrated für Einsteiger Anwendungsbeispiele für Antriebe SINAMICS G mit Safety Integrated Safety Integrated für Einsteiger (https://support.industry.siemens.com/cs/ww/de/view/80561520) Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 169: Produkt Support
Ansprechpartner-Datenbank, unter dem Begriff "Kontakt & Partner". ● Informationen über Vor-Ort Service, Reparaturen, Ersatzteile und vieles mehr steht für Sie unter dem Begriff "Services" bereit. Um eine technische Frage zu stellen, nutzen Sie das Online-Formular im Menü "Support Request": Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 170: Richtlinien Und Standards
Markt als Komponente von Antriebsanwendungen und sind entsprechend registriert. EMV-Anforderungen für Südkorea Umrichter mit dem KC-Kennzeichen auf dem Typenschild erfüllen die EMV-Anforderungen für Südkorea. Eurasian Conformity Die Umrichter erfüllen die Anforderungen der Zollunion Russland/Weissrussland/Kasachstan (EAC). Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 171 Spezifikation für Beständigkeit gegen Spannungsabfall von Halbleiter-Prozessausrüstung Die Umrichter erfüllen die Anforderungen der Norm SEMI F47-0706. Qualitätssysteme Die Siemens AG verwendet ein Qualitätsmanagementsystem, das die Anforderungen der Normen ISO 9001 und ISO 14001 erfüllt. DNV GL Die Umrichter erfüllen die Anforderungen der Norm DNV GL für die Klassifikation – Schiffe, Offshore-Anlagen, Hochgeschwindigkeits- und und Leichtfahrzeugtechnik.
Seite 172: Abkürzungen
Ruhekontakt NEMA National Electrical Manufacturers Association Arbeitskontakt Betriebsanleitung PELV Schutz durch Schutzkleinspannung Power Module Personenschutzeinrichtungen Durchstecktechnik (Push- Through Technology) RCCB Fehlerstrom-Schutzschalter Fehlerstrom-Schutzeinrichtung Hochfrequenzstörung SELV Schutzkleinspannung Voltage Peak Limiter, Komponente zum Begrenzen der Spannungsspitzen Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 173: Index
Elektrische Installation, 43 EMV, 24 Maßzeichnungen, 131, 134, 144, 145, 147 Montagehandbuch, 163 Feldschwächung, 64 Fragen, 167 Funktionshandbuch, 163 Netzart, 46 Netzdrossel Maßzeichnungen, 131 Neutralleiter, 46 Normen Getting Started, 163 EN 61800-3, 168 Grundlast, 76 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
Seite 174 Schutzart, 21 Schutzleiter, 46 Sicherheitshinweise Elektrische Installation, 43 SIZER, 166 Sternschaltung (Y), 63 Stromverteilungssysteme, 46 Support, 167 TN-Netz, 46 TT-Netz, 46 Überspannungsschutz, 130 Wartung Belüftung, 66 Klemmen, 66 Reinigung, 66 Schmutz, 66 Verunreinigung, 66 Power Module PM240-2 Montagehandbuch, 01/2020, A5E33294624A AL...
