  • Seite 2: Analogeingabemodul

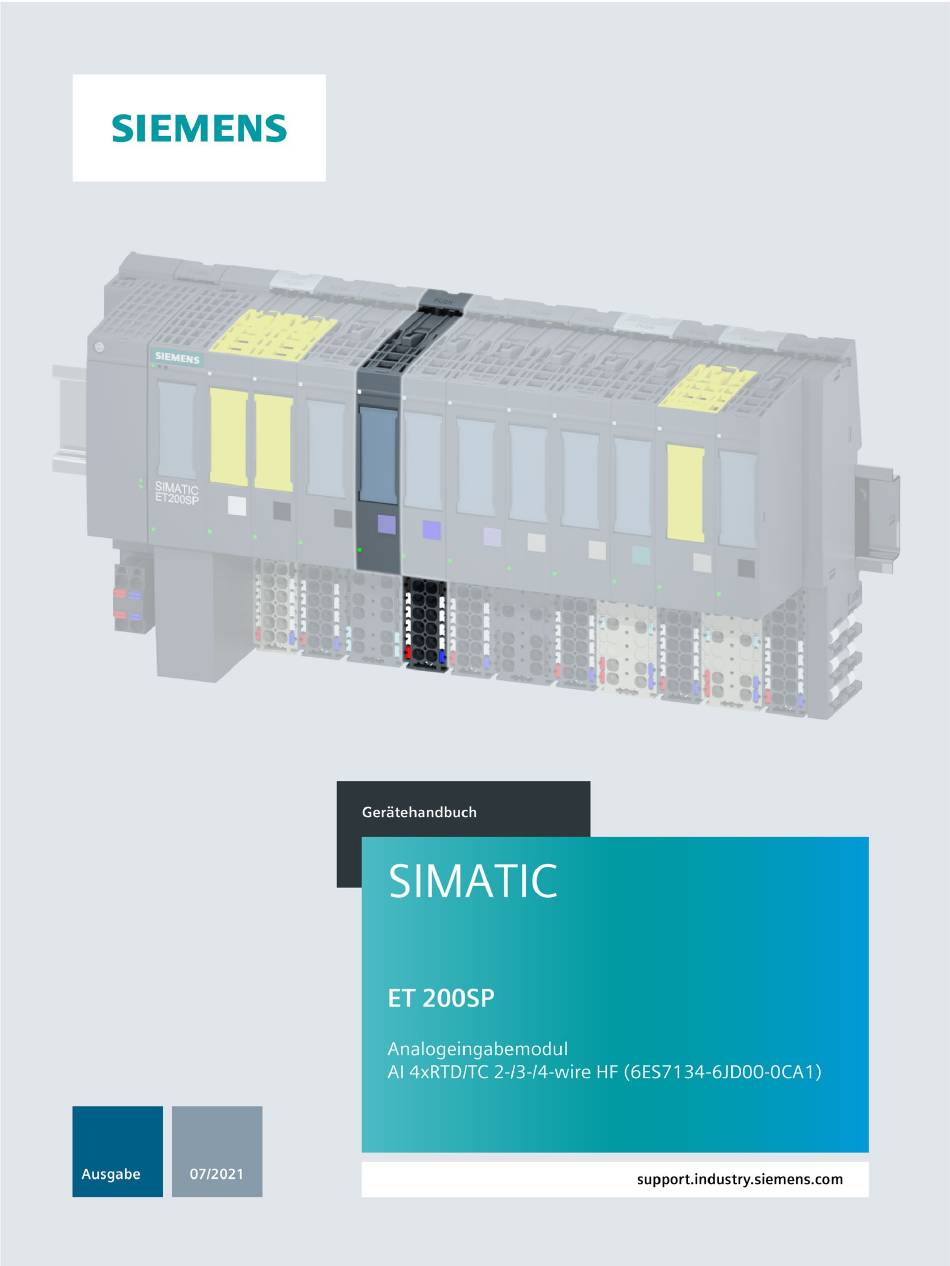

    Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Vorwort Wegweiser Dokumentation ET 200SP SIMATIC Produktübersicht Anschließen ET 200SP Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF Parameter/Adressraum (6ES7134-6JD00-0CA1) Alarme/ Diagnosemeldungen Gerätehandbuch Technische Daten Parameterdatensatz Analogwertdarstellung 07/2021 A5E03573288-AG...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ............................... 5 Open Source Software ......................5 Security-Hinweise ........................5 Wegweiser Dokumentation ET 200SP ....................... 6 Produktübersicht ............................10 Eigenschaften ........................10 Anschließen .............................. 14 Anschluss- und Prinzipschaltbild .................... 14 Parameter/Adressraum ..........................16 Messarten und Messbereiche ....................16 Parameter ..........................
  • Seite 5 Inhaltsverzeichnis Analogwertdarstellung für Thermowiderstand ..............76 Analogwertdarstellung für Thermoelemente ................. 79 Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 6: Vorwort

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 7: Wegweiser Dokumentation Et 200Sp

    Wegweiser Dokumentation ET 200SP Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP.
  • Seite 8 Die Produktinformation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/de/de/view/73021864). Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (https://support.automation.siemens.com/WW/view/de/84133942). "mySupport"...

  • Seite 9: Anwendungsbeispiele

    Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte. Sie finden die Anwendungsbeispiele im Internet (https://support.industry.siemens.com/cs/ww/de/ps/ae). TIA Selection Tool Mit dem TIA Selection Tool können Sie Geräte für Totally Integrated Automation (TIA) auswählen, konfigurieren und bestellen.
  • Seite 10 Wegweiser Dokumentation ET 200SP PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: • Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten. • Der IO-Check ist ein schneller Test der Verdrahtung und des Modulausbaus einer Anlage, inkl.

  • Seite 11: Produktübersicht

    Produktübersicht Eigenschaften Artikelnummer 6ES7134-6JD00-0CA1 Ansicht des Moduls ① Modultyp und - ⑦ Funktionsklasse bezeichnung ② LED für Diagnose ⑧ Farbkennzeichnung Modultyp ③ 2D-Matrix Code ⑨ Funktions- und Firmwarestand ④ Anschlussplan ⑩ Farbcode zur Auswahl der Farbkennzeichnungsschilder ⑤ LEDs für Kanalsta- ⑪...
  • Seite 12 Produktübersicht 3.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: • Analogeingangsmodul mit 4 Eingängen • 4 Messarten, je Kanal einstellbar – Thermowiderstand (RTD) – Thermoelement (TC) – Widerstand – Spannung • Auflösung: bis 16 bit inkl. Vorzeichen – Über skalierbaren Messbereich bei den Messarten RTD und TC erweiterbar auf max. 3 Nachkommastellen •...
  • Seite 13 Produktübersicht 3.1 Eigenschaften Das Modul unterstützt folgende Funktionen: Tabelle 3- 1 Versionsabhängigkeiten der Funktionen HW-Stand FW-Stand STEP 7 GSD-Datei Funktion TIA Portal V5.x PROFINET I PROFIBUS D Firmware-Update FS01 ab V1.0.0 ab V11 SP2 mit ab V5.5 SP3 mit HSP 0024 HSP 0227 ab V1.0 Identifikationsdaten I&M0 bis...
  • Seite 14 Produktübersicht 3.1 Eigenschaften Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 15: Anschließen

    In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls AI 4×RTD/TC 2-/3-/4-wire HF mit den Anschlussbelegungen dargestellt. Informationen zum Verdrahten der BaseUnit finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Hinweis • Die Lastgruppe des Moduls muss mit einer hellen BaseUnit beginnen. Beachten Sie das auch bei der Projektierung.
  • Seite 16 Anschließen 4.1 Anschluss- und Prinzipschaltbild Anschluss: 2-Leiteranschluss für Thermoelemente und 4-, 3-, 2-Leiteranschluss von Widerstandsgebern oder Thermowiderständen (RTD) Das folgende Bild zeigt das Prinzipschaltbild und beispielhaft die Anschlussbelegung des Analogeingabemoduls AI 4xRTD/TC 2-/3-/4-wire HF auf dem BaseUnit BU-Typ A0/A1. ① 2-Leiteranschluss von Thermoelementen / Messleitung positiv, Kanal n Spannungsanschluss...

  • Seite 17: Parameter/Adressraum

    Typ E, N, J, K, L, S, R, B, T, C, U, TXK (nach GOST) Die voreingestellten Temperaturkoeffizienten gelten für Europa. Für Sensoren LG-Ni 1000 von Siemens Building Ltd (Landis & Stäfa). Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 18: Besonderheit Bei Einsatz Von Cu10-Sensoren

    Parameter/Adressraum 5.1 Messarten und Messbereiche Besonderheit bei Einsatz von Cu10-Sensoren • Wählen Sie in der Parametrierung "Thermowiderstand (3-Leiteranschluss)" und "Cu10". • Verdrahten Sie den Cu10-Sensor in 3-Leiteranschlusstechnik. • Während des Betriebes findet eine automatische, interne Kompensation des Leitungswiderstandes der fehlenden Messleitung statt. Hinweis Zur Gewährleistung einer optimalen Leitungskompensation bei Cu10 beachten Sie bitte Folgendes:...

  • Seite 19: Besonderheit Bei Einsatz Von Ptc-Widerständen

    Parameter/Adressraum 5.1 Messarten und Messbereiche Besonderheit bei Einsatz von PTC-Widerständen PTCs eignen sich für die Temperaturüberwachung bzw. als thermische Schutzeinrichtung von komplexen Antrieben oder Transformatorwicklungen. • Wählen Sie in der Parametrierung "Widerstand (2-Leiteranschluss)" und "PTC": • Schließen Sie den PTC in 2-Leiteranschlusstechnik an. •...
  • Seite 20 Parameter/Adressraum 5.1 Messarten und Messbereiche Belegung im Prozessabbild der Eingänge (PAE) bei SIMATIC S7 Bild 5-1 Belegung im Prozessabbild der Eingänge (PAE) Hinweise zur Programmierung • Im Prozessabbild der Eingänge sind die Bits 0+2 für die Auswertung relevant. Über die Bits 0+2 können Sie z.
  • Seite 21 Parameter/Adressraum 5.1 Messarten und Messbereiche Beispiel Das Diagramm zeigt den Temperaturverlauf und die dazugehörenden Schaltpunkte. Bild 5-2 Temperaturverlauf mit Vorwarnbereich Siehe auch Technische Daten (Seite 46) Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 22: Parameter

    Parameter/Adressraum 5.2 Parameter Parameter Parameter des AI 4xRTD/TC 2-/3-/4-wire HF Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.
  • Seite 23 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparame- Wirkungsbereich mit Pro- trieren im jektierungs-Software z. B STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Widerstand (2-, 3-, 4-Leiteranschluss) • 150 Ω • 300 Ω • 600 Ω • 3 kΩ •...
  • Seite 24 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparame- Wirkungsbereich mit Pro- trieren im jektierungs-Software z. B STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP bereich Thermowiderstand (2-, 3-, 4-Leiteranschluss) • LG Ni 1000 Standardbereich Thermowiderstand (3-Leiteranschluss) • Cu 10 Klimabereich •...
  • Seite 25 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparame- Wirkungsbereich mit Pro- trieren im jektierungs-Software z. B STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Vergleichsstelle Kein Referenzkanal- Kanal Kanal • Kein Referenzkanalbetrieb betrieb • Referenzkanal des Moduls • Interne Vergleichsstelle •...
  • Seite 26 Parameter/Adressraum 5.2 Parameter Parameter Wertebereich Voreinstellung Umparame- Wirkungsbereich mit Pro- trieren im jektierungs-Software z. B STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Untere Grenze 2 -2000 Kanal • Wert Potenzialgruppe Potenzialgruppe nein Modul Modul • Potenzialgruppe des linken des linken Moduls Moduls verwenden (dunkle verwenden (dunkle...

  • Seite 27: Erklärung Der Parameter

    Parameter/Adressraum 5.3 Erklärung der Parameter Erklärung der Parameter Diagnose fehlende Versorgungsspannung L+ Freigabe der Diagnose bei fehlender oder zu geringer Versorgungsspannung L+. Diagnose Vergleichsstelle Freigabe der Diagnose Vergleichsstelle, wenn die Referenztemperatur der Vergleichsstelle für den betriebenen TC-Kanal ermittelt werden soll. Vergleichsstelle über die PROFINET GSD-Datei Als Vergleichsstelle für die TC-Messung kann eine BaseUnit mit internem Temperatursensor (BU..T), der Referenzkanal der Gruppe 0, 1, 2, 3 bzw.
  • Seite 28 Parameter/Adressraum 5.3 Erklärung der Parameter Tabelle 5- 5 TC-Kanal Einstellung Beschreibung Referenzkanal des Moduls Der entsprechende TC-Kanal nutzt den Kanal 0 desselben Moduls als Vergleichsstellentemperatur. Dieser Kanal muss wie folgt parametriert sein, sonst wird die Diagno- se Vergleichsstelle ausgelöst: • Messart/-bereich "Thermowiderstand Pt100 Klimabereich"...

  • Seite 29: Vergleichsstelle Über Die Profibus Gsd-Datei

    Parameter/Adressraum 5.3 Erklärung der Parameter Vergleichsstelle über die PROFIBUS GSD-Datei Als Vergleichsstelle für die TC-Messung kann eine BaseUnit mit internem Temperatursensor (BU..T), der Referenzkanal der Gruppe 0, 1, 2, 3 bzw. der Kanal 0 des Peripheriemoduls verwendet werden, wenn dieser als "Thermowiderstand Pt100 Klimabereich Grad Celsius" parametriert wurde.

  • Seite 30: Diagnose Überlauf

    Parameter/Adressraum 5.3 Erklärung der Parameter TC-Kanal Tabelle 5- 7 Einstellung Beschreibung Referenzkanal des Moduls Der entsprechende TC Kanal nutzt den Kanal 0 desselben Moduls als Vergleichsstellentemperatur. Dieser Kanal muss wie folgt parametriert sein, sonst wird die Diagno- se Vergleichsstelle ausgelöst: •...

  • Seite 31: Temperatureinheit

    Parameter/Adressraum 5.3 Erklärung der Parameter Temperaturkoeffizient Der Temperaturkoeffizient ist abhängig von der chemischen Zusammensetzung des Materials. In Europa wird pro Sensorart nur ein Wert verwendet (voreingestellter Wert). Der Temperaturkoeffizient (α-Wert) gibt an, um wieviel sich der Widerstand eines bestimmten Materials relativ ändert, wenn sich die Temperatur um 1 °C erhöht. Die weiteren Werte ermöglichen eine sensorspezifische Einstellung des Temperaturkoeffizienten und somit eine noch höhere Genauigkeit.

  • Seite 32: Störfrequenzunterdrückung

    Parameter/Adressraum 5.3 Erklärung der Parameter Störfrequenzunterdrückung Unterdrückt bei Analogeingabemodulen die Störungen, die durch die Frequenz des verwendeten Wechselspannungsnetzes hervorgerufen werden. Die Frequenz des Wechselspannungsnetzes kann sich besonders bei der Messung in kleinen Spannungsbereichen und bei Thermoelementen störend auf den Messwert auswirken. Mit diesem Parameter gibt der Anwender die Netzfrequenz an, die in seiner Anlage vorherrscht.
  • Seite 33 Legen Sie fest, dass sich auf diesem Steckplatz eine helle BaseUnit mit Einspeisung der Versorgungsspannung oder eine dunkle BaseUnit befindet (siehe Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293)). Eine Potenzialgruppe besteht aus einer Gruppe von unmittelbar nebeneinander platzierten Peripheriemodulen innerhalb einer ET 200SP-Station, welche über eine gemeinsame Versorgungsspannung versorgt werden.

  • Seite 34: Skalierbarer Messbereich

    Parameter/Adressraum 5.4 Skalierbarer Messbereich Skalierbarer Messbereich Funktion Der skalierbare Messbereich ist ein begrenzter Ausschnitt eines vom Modul unterstützten Messbereichs. Er ermöglicht es, für einen parametrierbaren Ausschnitt die Auflösung zu erhöhen. • Über den Parameter "Skalierbarer Messbereich" wird die Funktion freigeschaltet. •...
  • Seite 35 Parameter/Adressraum 5.4 Skalierbarer Messbereich Regeln • Der Messbereichsmittelpunkt muss im Nennbereich des zugrunde liegenden Messbereichs liegen. Er wird in ganzen Zahlen angegeben. • Der skalierbare Messbereich wird symmetrisch um den Messbereichsmittelpunkt aufgespannt. Abhängig von der Auflösung ergeben sich verschiedene Wertebereiche (①, ②).

  • Seite 36: Projektierung

    Parameter/Adressraum 5.4 Skalierbarer Messbereich 5.4.1 Projektierung Voraussetzung Voraussetzung für die Projektierung ist die Auswahl eines gültigen Temperaturmessbereichs. Projektierung Die Funktion wird über den Parameter "Skalierbarer Messbereich" aktiviert. Die folgende Abbildung zeigt ein Beispiel für eine Projektierung in STEP 7: Bild 5-5 Projektierung für den skalierbaren Messbereich Verweis Weitere Informationen zur Projektierung erhalten Sie in der Online-Hilfe zu STEP 7.

  • Seite 37: Datensatz 235 Auswerten

    Parameter/Adressraum 5.4 Skalierbarer Messbereich 5.4.2 Datensatz 235 auswerten Auswertung im Anwenderprogramm Im Anwenderprogramm können Sie über den Datensatz 235 den Status und die Grenzen des skalierbaren Messbereichs, die sich durch das Erreichen von Unterlauf / Überlauf ergeben können, auswerten. Aufbau Datensatz 235 Bild 5-6 Aufbau Datensatz 235 Kopfinformation...

  • Seite 38: Beschreibung Der Parameter

    Parameter/Adressraum 5.4 Skalierbarer Messbereich Parameter Das folgende Bild zeigt den Aufbau der Parameter. Wenn das entsprechende Bit auf "1" gesetzt ist, dann ist der Parameter aktiviert. * x = 2 + (Kanalnummer x 8) Bild 5-8 Aufbau Datensatz 235 - Kanalparameter Byte x bis x+7 Beschreibung der Parameter Tabelle 5- 9 Beschreibung der Parameter aus Datensatz 235...
  • Seite 39 Parameter/Adressraum 5.4 Skalierbarer Messbereich Beispiel Das folgende Beispiel zeigt die Werte für einen Thermowiderstand Pt 100 Standard, °C: Tabelle 5- 10 Beispiel Thermowiderstand Pt 100 Standard Wert hex. Wert dez. Auswertung Datensatz 235 V0.0 8 byte Skalierbarer Messbereich aktiv und abgeschnitten (Clipping) Auflösung: 2 Nachkommastellen 02EE Messbereichsmittelpunkt: 750 °C...

  • Seite 40: Adressraum

    Parameter/Adressraum 5.5 Adressraum Adressraum Adressraum des Analogeingabemoduls AI 4×RTD/TC 2-/3-/4-wire HF Das folgende Bild zeigt die Belegung des Adressraums beim AI 4×RTD/TC 2-/3-/4-wire HF. Bild 5-9 Adressraum AI 4xRTDTC 2-3-4-wire HF ohne Wertstatus Adressraum des Analogeingabemoduls AI 4×RTD/TC 2-/3-/4-wire HF, QI Das folgende Bild zeigt die Belegung des Adressraums beim AI 4×RTD/TC 2-/3-/4-wire HF, QI.
  • Seite 41 Parameter/Adressraum 5.5 Adressraum Konfigurationsmöglichkeiten des AI 4xRTD/TC 2-/3-/4-wire HF Es sind folgende Konfigurationen möglich: • Konfiguration 1: ohne Wertstatus • Konfiguration 2: mit Wertstatus Wertstatus auswerten (ab Firmware-Version V1.1.0) Wenn Sie bei dem Analogmodul den Wertstatus freigeben, dann wird zusätzlich ein Byte im Eingangsadressraum belegt.

  • Seite 42: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeige LED-Anzeige Im folgenden Bild sehen Sie die LED-Anzeigen des AI 4xRTD/TC 2-/3-/4-wire HF: ① DIAG (grün/rot) ② Kanalstatus (grün) ③ Kanalfehler (rot) ④ PWR (grün) Bild 6-1 LED-Anzeige Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 43: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 6.1 Status- und Fehleranzeige Bedeutung der LED-Anzeigen Die folgenden Tabellen enthalten die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 44). LED DIAG Tabelle 6- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Rückwandbusversorgung des Systems ist gestört oder ausgeschaltet Modul nicht parametriert blinkt...

  • Seite 44: Alarme

    Alarme/Diagnosemeldungen 6.2 Alarme Alarme Prozessalarme mit IO-Controller auswerten Bei folgenden Ereignissen erzeugt das Modul einen Prozessalarm: • Unterschreiten des unteren Grenzwertes 1 • Überschreiten des oberen Grenzwertes 1 • Unterschreiten des unteren Grenzwertes 2 • Überschreiten des oberen Grenzwertes 2 Detaillierte Informationen zum Ereignis erhalten Sie im Prozessalarm-Organisationsbaustein mit der Anweisung "RALRM"...

  • Seite 45: Diagnosemeldungen

    Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: • Kanal temporär nicht verfügbar • Prozessalarm verloren • Referenzkanalfehler • Fehler • Unterer Grenzwert unterschritten • Oberer Grenzwert überschritten • Drahtbruch • Versorgungsspannung fehlt • Parametrierfehler Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG-LED.
  • Seite 46 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldungen Fehlercode Bedeutung Abhilfe Referenzkanalfehler Referenztemperatur der Vergleichsstelle • BaseUnit-Typ prüfen (Vergleichsstelle) für den betriebenen TC-Kanal mit Kompen- • Richtige Vergleichsstelle durch sation ist ungültig. Parametrierung auswählen • Prüfen, ob im gesamten Aufbau die Vergleichstelle (Referenzkanal der Gruppe 0, 1, 2, 3) jeweils nur ein- mal als Sender vergeben wurde.

  • Seite 47: Technische Daten

    Technische Daten Technische Daten Technische Daten des AI 4×RTD/TC 2-/3-/4-wire HF Die folgende Tabelle zeigt die Technischen Daten mit Stand 09/2019. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7134-6JD00-0CA1/td?dl=de). Artikelnummer 6ES7134-6JD00-0CA1 Allgemeine Informationen Produkttyp-Bezeichnung AI 4xRTD/TC 2-/3-/4-wire HF Firmware-Version V2.1...
  • Seite 48 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Verlustleistung Verlustleistung, typ. 0,75 W Adressbereich Adressraum je Modul 8 byte; + 1 byte für QI-Information • Adressraum je Modul, max. Analogeingaben Anzahl Analogeingänge zulässige Eingangsspannung für Spannungs- 30 V eingang (Zerstörgrenze), max. Konstantmessstrom für Widerstandsgeber, typ.
  • Seite 49 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Eingangsbereiche (Nennwerte), Thermoele- mente Ja; 16 bit inkl. Vorzeichen • Typ B 1 MΩ Eingangswiderstand (Typ B) – Ja; 16 bit inkl. Vorzeichen • Typ C 1 MΩ Eingangswiderstand (Typ C) – Ja; 16 bit inkl. Vorzeichen •...
  • Seite 50 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Eingangsbereiche (Nennwerte), Wider- standsthermometer Ja; 16 bit inkl. Vorzeichen • Cu 10 1 MΩ Eingangswiderstand (Cu 10) – Ja; 16 bit inkl. Vorzeichen • Ni 100 1 MΩ Eingangswiderstand (Ni 100) – Ja; 16 bit inkl. Vorzeichen •...
  • Seite 51 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Ja; 15 bit • 1 MΩ Eingangswiderstand (PTC) – Thermoelement (TC) Temperaturkompensation parametrierbar – Referenzkanal des Moduls – Ja; mit BaseUnit Typ A1 interne Vergleichsstelle – 4; Gruppe 0 bis 3 Anzahl Referenzkanal-Gruppen –...
  • Seite 52 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Fehler/Genauigkeiten Linearitätsfehler (bezogen auf Eingangsbe- 0,01 %; ±0,1 % bei Widerstandsthermometer und reich), (+/-) Widerstand Temperaturfehler (bezogen auf Eingangsbe- 0,0009 %/K; ±0,005 % / K bei Thermoelement reich), (+/-) Übersprechen zwischen den Eingängen, min. -50 dB Wiederholgenauigkeit im eingeschwungenen 0,05 %...

  • Seite 53: Gebrauchs- Und Grundfehlergrenzen Für Widerstandsthermometer

    Technische Daten 7.1 Technische Daten Artikelnummer 6ES7134-6JD00-0CA1 Umgebungsbedingungen Umgebungstemperatur im Betrieb -30 °C; < 0 °C ab FS08 • waagerechte Einbaulage, min. 60 °C • waagerechte Einbaulage, max. -30 °C; < 0 °C ab FS08 • senkrechte Einbaulage, min. 50 °C •...

  • Seite 54: Gebrauchs- Und Grundfehlergrenzen Für Thermoelemente

    Thermoelement Typ B: +700 °C Thermoelement Typ N: -150 °C Thermoelement Typ E: -150 °C Thermoelement Typ R: +200 °C Thermoelement Typ S: +100 °C Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/58532597/133300) Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 55: Parameterdatensatz

    Parameterdatensatz Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind. Projektierung mit PROFINET GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Messart und Messbereich für PROFINET aufgelistet.
  • Seite 56 Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Messart Messbereich Temperatur- Vergleichsstelle Temperatur- Leiterwiderstand koeffizient einheit LG-Ni 1000 Stan- LG-Ni 0,005 dard Thermo- Cu 10 Standard Cu 0,00427 widerstand (3-Leiter- anschluss) Thermoelement Typ B, N, E, R, S, Referenzkanal des Grad Celsius J, L, T, K, U, C, TXK Moduls...
  • Seite 57 Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Projektierung mit PROFINET GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von der Messart für PROFINET aufgelistet. Tabelle A- 2 Abhängigkeiten von der Messart Messart Skalier- Messbereichs- Diagnose barer Mess- auflösung Unterlauf Überlauf...

  • Seite 58: Projektierung Mit Profibus Gsd-Datei

    Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Projektierung mit PROFIBUS GSD-Datei In der Tabelle sind die Eigenschaften und deren Abhängigkeiten von Messart und Messbereich für PROFIBUS aufgelistet. Messart Messbereich Temperatur- Steckplatz Tempera- Diagnose koeffizient Vergleichs- tureinheit Unterlauf Draht- Fehlende Ver- stelle / Über-...
  • Seite 59 Parameterdatensatz A.1 Abhängigkeiten bei der Projektierung mit GSD-Datei Messart Messbereich Temperatur- Steckplatz Tempera- Diagnose koeffizient Vergleichs- tureinheit Unterlauf Draht- Fehlende Ver- stelle / Über- bruch Versor- gleichs- lauf gungs- stelle spannun g L+ 4-Leiter- LG-Ni 1000 LG-Ni 0,005 Kein Refe- Grad Celsius –...

  • Seite 60: A.2 Parametrierung Und Aufbau Parameterdatensatz

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Der Datensatz des Moduls hat einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Mit dem Datensatz 128 können Sie in Ihrem Anwenderprogramm das Modul, unabhängig von Ihrer Programmierung, umparametrieren.
  • Seite 61 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 (ab V2.1) Bild A-1 Aufbau Datensatz 128 Kopfinformation Das folgende Bild zeigt den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...
  • Seite 62 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parameter Das folgende Bild zeigt den Aufbau der Parameter für Kanal 0 bis 3. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. * x = 2 + (Kanalnummer * 22); Kanalnummer = 0 bis 3 Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...
  • Seite 63 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 64: Kodierungen Für Messart

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Bild A-3 Aufbau Byte x bis x+21 für Kanal 0 bis 3 Kodierungen für Messart Die folgende Tabelle enthält die Kodierungen für die Messarten des Analogeingabemoduls. Diese Kodierungen müssen Sie in das Byte x eintragen (siehe vorheriges Bild). Tabelle A- 3 Kodierungen für Messart Messart...

  • Seite 65: Kodierungen Für Messbereich

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Kodierungen für Messbereich Die folgende Tabelle enthält die Kodierungen der Messbereiche des Analogeingabemoduls. Diese Kodierungen müssen Sie in das Byte x+1 eintragen (siehe vorheriges Bild). Tabelle A- 4 Kodierungen für Messbereich Messbereich Kodierung Spannung 50 mV 0000 0001 80 mV...

  • Seite 66: Kodierungen Für Temperaturkoeffizient Für Temperaturmessung

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Messbereich Kodierung Thermowiderstand Cu 10 Klima 0000 1110 Cu 10 Standard 0000 1111 Thermoelement Typ B 0000 0000 Typ N 0000 0001 Typ E 0000 0010 Typ R 0000 0011 Typ S 0000 0100 Typ J 0000 0101 Typ L...

  • Seite 67: Grenzwerte Für Prozessalarme

    Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Grenzwerte für Prozessalarme Die folgenden Tabellen enthalten die zulässigen Grenzwerte für die Prozessalarme (angegeben wird jeweils der Nutzwert). Die Grenzwerte sind abhängig von der gewählten Messart und dem gewählten Messbereich. Der Wert für den Überlauf muss größer sein als der Wert für den Unterlauf.
  • Seite 68 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Tabelle A- 10 Grenzwerte für Thermoelement Typ N und TXK Thermoelement Typ N Typ TXK °C °F °C °F 15499 28219 18231 10499 19219 13231 Überlauf -2699 -4539 -1999 -3279 Unterlauf Tabelle A- 11 Grenzwerte für Thermowiderstand Thermowiderstand Standard Klima...

  • Seite 69: A.3 Fehler Beim Übertragen Des Datensatzes

    Parameterdatensatz A.3 Fehler beim Übertragen des Datensatzes Fehler beim Übertragen des Datensatzes Fehler beim Übertragen des Datensatzes Das Modul überprüft immer sämtliche Werte des übertragenenen Datensatzes. Nur wenn sämtliche Werte ohne Fehler übertragen wurden, übernimmt das Modul die Werte aus dem Datensatz.

  • Seite 70: Abschaltbare Drahtbruchprüfung

    Parameterdatensatz A.4 Abschaltbare Drahtbruchprüfung Abschaltbare Drahtbruchprüfung Funktion Die Funktion "Abschaltbare Drahtbruchprüfung" steht für Thermoelemente zur Verfügung. Sie schaltet die Drahtbruchprüfung für das Modul ab. Dies ist z. B. erforderlich, um Thermoelemente zu kalibrieren, da der für eine Drahtbruchprüfung notwendige Messstrom beim Kalibrieren zu Messabweichungen führt. An Kanälen, die nicht in der Betriebsart Thermoelement parametriert sind, hat die Funktion keine Auswirkung.

  • Seite 71: Analogwertdarstellung

    Analogwertdarstellung In diesem Anhang sind die Analogwerte für alle Messbereiche dargestellt, die Sie mit dem Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF nutzen können. Messwertauflösung Die Auflösung der Analogwerte ist abhängig vom Analogmodul und dessen Parametrierung. Jeder Analogwert wird linksbündig in die Variablen eingetragen. Die mit "x" gekennzeichneten Bits werden auf "0"...

  • Seite 72: Messwerte Bei Drahtbruch Und Referenzkanalbetrieb

    Analogwertdarstellung B.1 Messwerte bei Drahtbruch und Referenzkanalbetrieb Messwerte bei Drahtbruch und Referenzkanalbetrieb Messwerte bei Drahtbruch Tabelle B- 2 Messwerte bei einem Leitungsbruch in Abhängigkeit von freigegebenen Diagnosen in den Betriebsarten RTD und TC Parametrierte Diagnosen Messwert Erläuterung Drahtbruch Unterlauf freigeben 32767 7FFF Es wird die Diagnose "Drahtbruch"...

  • Seite 73: B.2 Darstellung Der Eingabebereiche

    Analogwertdarstellung B.2 Darstellung der Eingabebereiche Erläuterungen zu den Fällen: Fall Referenzkanal TC-Kanal Es wird die Diagnose "Drahtbruch" gemeldet. Es wird die Diagnose "Referenzkanalfehler" gemeldet, wenn diese freigegeben ist. Wobei eigene anstehende Diese besitzt eine höhere Priorität als die Diagnose "Un- Diagnosen ("Überlauf"...
  • Seite 74 Analogwertdarstellung B.2 Darstellung der Eingabebereiche Tabelle B- 5 Unipolare Eingabebereiche Wert dez. Messwert in Datenwort Bereich 32767 >117,589 Überlauf 32511 117,589 Übersteue- rungsbereich 27649 100,004 27648 100,000 Nennbereich 0,003617 0,000 -0,003617 Untersteue- rungsbereich -4864 -17,593 -32768 <-17,593 Unterlauf Analogeingabemodul AI 4xRTD/TC 2-/3-/4-wire HF (6ES7134-6JD00-0CA1) Gerätehandbuch, 07/2021, A5E03573288-AG...

  • Seite 75: B.3 Analogwertdarstellung In Spannungsmessbereichen

    Analogwertdarstellung B.3 Analogwertdarstellung in Spannungsmessbereichen Analogwertdarstellung in Spannungsmessbereichen In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Spannungsmessbereiche. Tabelle B- 6 Spannungsmessbereich ±1 V Werte Spannungsmessbereich Bereich dez. hex. ±1 V 32767 7FFF >1,176 V Überlauf 32511 7EFF...

  • Seite 76: B.4 Analogwertdarstellung Für Widerstandsgeber

    Analogwertdarstellung B.4 Analogwertdarstellung für Widerstandsgeber Analogwertdarstellung für Widerstandsgeber In der folgenden Tabelle finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Widerstandsgeberbereiche. Tabelle B- 8 Widerstandsgeber von 150 Ω bis 6000 Ω Werte Widerstandsgeberbereich Bereich dez. hex. 150 Ω 300 Ω...

  • Seite 77: Analogwertdarstellung Für Thermowiderstand

    Analogwertdarstellung B.5 Analogwertdarstellung für Thermowiderstand Analogwertdarstellung für Thermowiderstand Hinweis Für die Widerstandsthermometer Standard ist für den Messbereich eine höhere Auflösung projektierbar, siehe Kapitel Skalierbarer Messbereich (Seite 33). In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der Thermowiderstände. Tabelle B- 9 Thermowiderstand Pt 100, 200, 500,1000 Standard Pt x00...
  • Seite 78 Analogwertdarstellung B.5 Analogwertdarstellung für Thermowiderstand Tabelle B- 11 Thermowiderstand Ni 100, 120, 200, 500, 1000, LG-Ni 1000 Standard Ni x00 Werte Ni x00 Werte Ni x00 Werte Bereich Standard in Standard in Standard in dez. hex. dez. hex. dez. hex. °C °F (1 digit =...
  • Seite 79 Analogwertdarstellung B.5 Analogwertdarstellung für Thermowiderstand Tabelle B- 13 Thermowiderstand Cu 10 Standard Cu 10 Werte Cu 10 Werte Cu 10 Werte Bereich Standard Standard Standard dez. hex. dez. hex. dez. hex. in °C in °F in K (1 digit = (1 digit = (1 digit = 0,01 °C)

  • Seite 80: Analogwertdarstellung Für Thermoelemente

    Analogwertdarstellung B.6 Analogwertdarstellung für Thermoelemente Analogwertdarstellung für Thermoelemente Hinweis Für die Thermoelemente ist eine höhere Auflösung projektierbar, siehe Kapitel Skalierbarer Messbereich (Seite 33). In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der Thermoelemente. Tabelle B- 15 Thermoelement Typ B Typ B Werte Typ B...
  • Seite 81 Analogwertdarstellung B.6 Analogwertdarstellung für Thermoelemente Tabelle B- 17 Thermoelement Typ E Typ E Werte Typ E Werte Typ E Werte Bereich in °C in °F in K dez. hex. dez. hex. dez. hex. > 1200,0 32767 7FFF > 2192,0 32767 7FFF >...
  • Seite 82 Analogwertdarstellung B.6 Analogwertdarstellung für Thermoelemente Tabelle B- 20 Thermoelement Typ L Typ L Werte Typ L Werte Typ L Werte Bereich in °C in °F in K dez. hex. dez. hex. dez. hex. > 1150,0 32767 7FFF > 2102,0 32767 7FFF >...
  • Seite 83 Analogwertdarstellung B.6 Analogwertdarstellung für Thermoelemente Tabelle B- 23 Thermoelement Typ T Typ T Werte Typ T Werte Typ T Werte Bereich in °C in °F in K dez. hex. dez. hex. dez. hex. > 540,0 32767 7FFF > 1004,0 32767 7FFF >...
