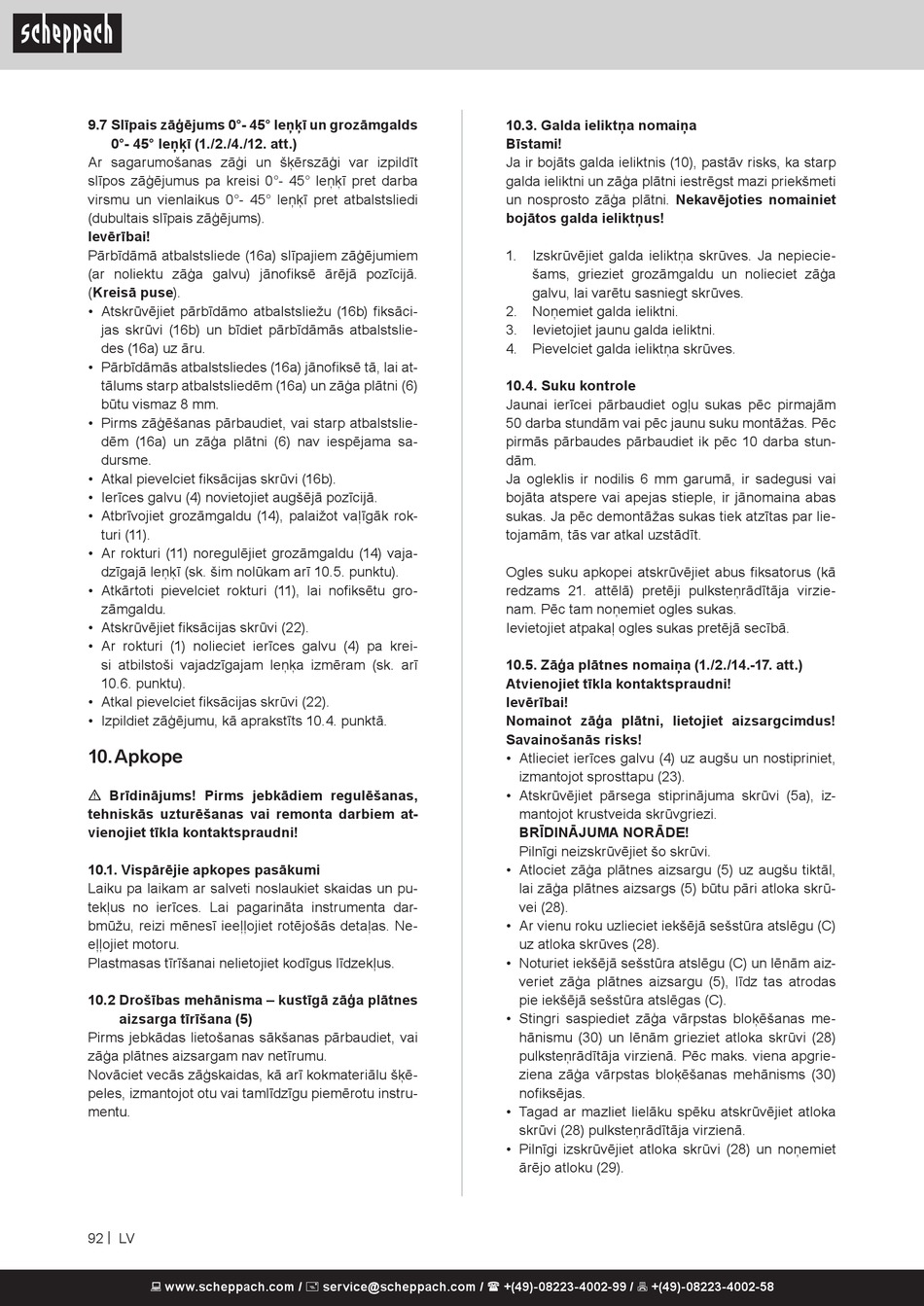

9.7 Slīpais zāģējums 0°- 45° leņķī un grozāmgalds
0°- 45° leņķī (1./2./4./12. att.)
Ar sagarumošanas zāģi un šķērszāģi var izpildīt
slīpos zāģējumus pa kreisi 0°- 45° leņķī pret darba
virsmu un vienlaikus 0°- 45° leņķī pret atbalstsliedi
(dubultais slīpais zāģējums).
Ievērībai!
Pārbīdāmā atbalstsliede (16a) slīpajiem zāģējumiem
(ar noliektu zāģa galvu) jānofiksē ārējā pozīcijā.
(Kreisā puse).
• Atskrūvējiet pārbīdāmo atbalstsliežu (16b) fiksāci-
jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie-
des (16a) uz āru.
• Pārbīdāmās atbalstsliedes (16a) jānofiksē tā, lai at-
tālums starp atbalstsliedēm (16a) un zāģa plātni (6)
būtu vismaz 8 mm.
• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie-
dēm (16a) un zāģa plātni (6) nav iespējama sa-
dursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• Ierīces galvu (4) novietojiet augšējā pozīcijā.
• Atbrīvojiet grozāmgaldu (14), palaižot vaļīgāk rok-
turi (11).
• Ar rokturi (11) noregulējiet grozāmgaldu (14) vaja-
dzīgajā leņķī (sk. šim nolūkam arī 10.5. punktu).
• Atkārtoti pievelciet rokturi (11), lai nofiksētu gro-
zāmgaldu.
• Atskrūvējiet fiksācijas skrūvi (22).
• Ar rokturi (1) nolieciet ierīces galvu (4) pa krei-
si atbilstoši vajadzīgajam leņķa izmēram (sk. arī
10.6. punktu).
• Atkal pievelciet fiksācijas skrūvi (22).
• Izpildiet zāģējumu, kā aprakstīts 10.4. punktā.

10. Apkope

m Brīdinājums! Pirms jebkādiem regulēšanas,
tehniskās uzturēšanas vai remonta darbiem at-
vienojiet tīkla kontaktspraudni!
10.1. Vispārējie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un pu-
tekļus no ierīces. Lai pagarināta instrumenta dar-
bmūžu, reizi mēnesī ieeļļojiet rotējošās detaļas. Ne-
eļļojiet motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
10.2 Drošības mehānisma – kustīgā zāģa plātnes
aizsarga tīrīšana (5)
Pirms jebkādas lietošanas sākšanas pārbaudiet, vai
zāģa plātnes aizsargam nav netīrumu.
Novāciet vecās zāģskaidas, kā arī kokmateriālu šķē-
peles, izmantojot otu vai tamlīdzīgu piemērotu instru-
mentu.
92 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.3. Galda ieliktņa nomaiņa
Bīstami!
Ja ir bojāts galda ieliktnis (10), pastāv risks, ka starp
galda ieliktni un zāģa plātni iestrēgst mazi priekšmeti
un nosprosto zāģa plātni. Nekavējoties nomainiet
bojātos galda ieliktņus!
1. Izskrūvējiet galda ieliktņa skrūves. Ja nepiecie-
šams, grieziet grozāmgaldu un nolieciet zāģa
galvu, lai varētu sasniegt skrūves.
2. Noņemiet galda ieliktni.
3. Ievietojiet jaunu galda ieliktni.
4. Pievelciet galda ieliktņa skrūves.
10.4. Suku kontrole
Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām
50 darba stundām vai pēc jaunu suku montāžas. Pēc
pirmās pārbaudes pārbaudiet ik pēc 10 darba stun-
dām.
Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai
bojāta atspere vai apejas stieple, ir jānomaina abas
sukas. Ja pēc demontāžas sukas tiek atzītas par lie-
tojamām, tās var atkal uzstādīt.
Ogles suku apkopei atskrūvējiet abus fiksatorus (kā
redzams 21. attēlā) pretēji pulksteņrādītāja virzie-
nam. Pēc tam noņemiet ogles sukas.
Ievietojiet atpakaļ ogles sukas pretējā secībā.
10.5. Zāģa plātnes nomaiņa (1./2./14.-17. att.)
Atvienojiet tīkla kontaktspraudni!
Ievērībai!
Nomainot zāģa plātni, lietojiet aizsargcimdus!
Savainošanās risks!
• Atlieciet ierīces galvu (4) uz augšu un nostipriniet,
izmantojot sprosttapu (23).
• Atskrūvējiet pārsega stiprinājuma skrūvi (5a), iz-
mantojot krustveida skrūvgriezi.
BRĪDINĀJUMA NORĀDE!
Pilnīgi neizskrūvējiet šo skrūvi.
• Atlociet zāģa plātnes aizsargu (5) uz augšu tiktāl,
lai zāģa plātnes aizsargs (5) būtu pāri atloka skrū-
vei (28).
• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C)
uz atloka skrūves (28).
• Noturiet iekšējā sešstūra atslēgu (C) un lēnām aiz-
veriet zāģa plātnes aizsargu (5), līdz tas atrodas
pie iekšējā sešstūra atslēgas (C).
• Stingri saspiediet zāģa vārpstas bloķēšanas me-
hānismu (30) un lēnām grieziet atloka skrūvi (28)
pulksteņrādītāja virzienā. Pēc maks. viena apgrie-
ziena zāģa vārpstas bloķēšanas mehānisms (30)
nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka
skrūvi (28) pulksteņrādītāja virzienā.
• Pilnīgi izskrūvējiet atloka skrūvi (28) un noņemiet
ārējo atloku (29).
