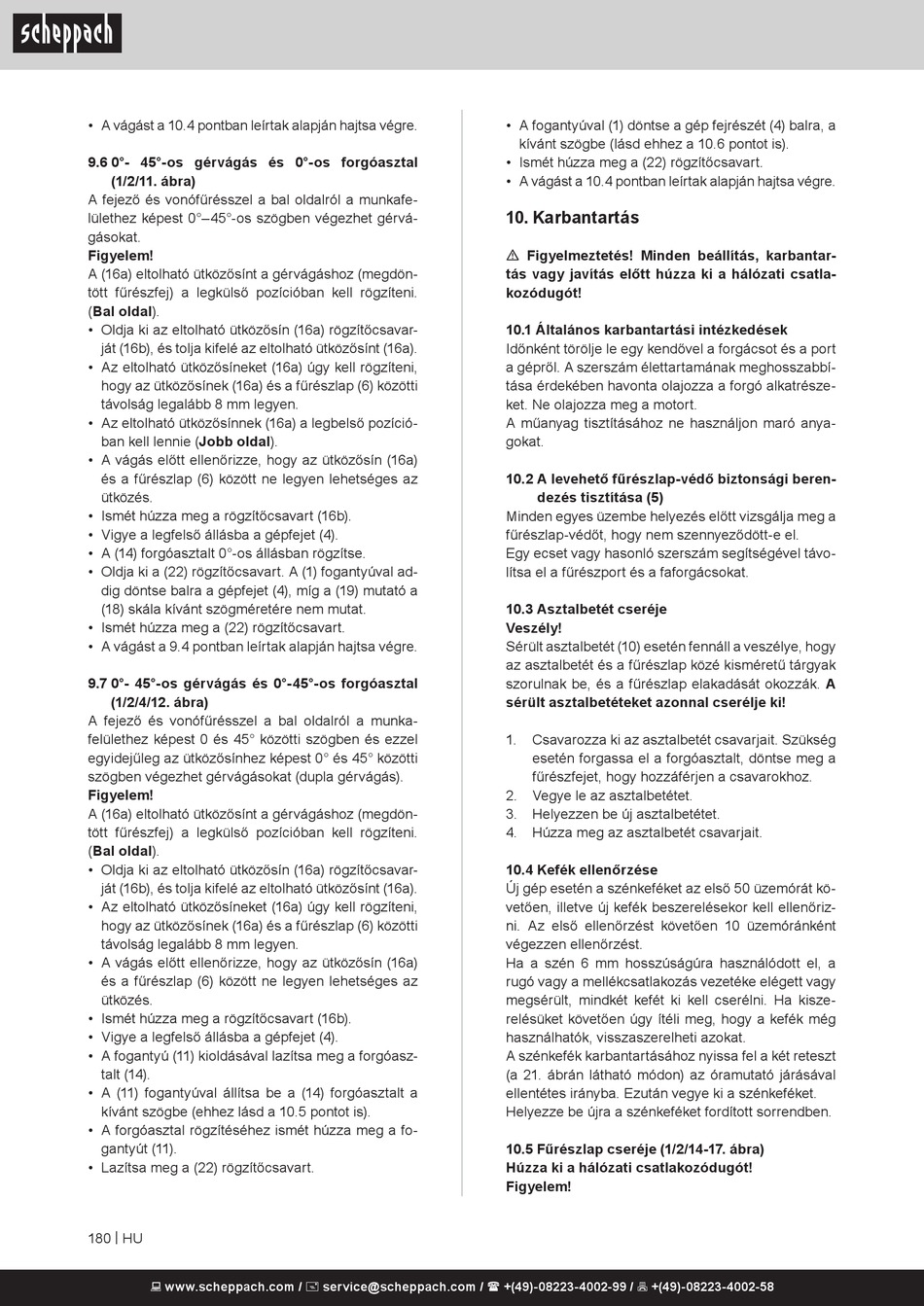

• A vágást a 10.4 pontban leírtak alapján hajtsa végre.
9.6 0°- 45°-os gérvágás és 0°-os forgóasztal
(1/2/11. ábra)
A fejező és vonófűrésszel a bal oldalról a munkafe-
lülethez képest 0°–45°-os szögben végezhet gérvá-
gásokat.
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (megdön-
tött fűrészfej) a legkülső pozícióban kell rögzíteni.
(Bal oldal).
• Oldja ki az eltolható ütközősín (16a) rögzítőcsavar-
ját (16b), és tolja kifelé az eltolható ütközősínt (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősín (16a)
és a fűrészlap (6) között ne legyen lehetséges az
ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• A (14) forgóasztalt 0°-os állásban rögzítse.
• Oldja ki a (22) rögzítőcsavart. A (1) fogantyúval ad-
dig döntse balra a gépfejet (4), míg a (19) mutató a
(18) skála kívánt szögméretére nem mutat.
• Ismét húzza meg a (22) rögzítőcsavart.
• A vágást a 9.4 pontban leírtak alapján hajtsa végre.
9.7 0°- 45°-os gérvágás és 0°-45°-os forgóasztal
(1/2/4/12. ábra)
A fejező és vonófűrésszel a bal oldalról a munka-
felülethez képest 0 és 45° közötti szögben és ezzel
egyidejűleg az ütközősínhez képest 0° és 45° közötti
szögben végezhet gérvágásokat (dupla gérvágás).
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (megdön-
tött fűrészfej) a legkülső pozícióban kell rögzíteni.
(Bal oldal).
• Oldja ki az eltolható ütközősín (16a) rögzítőcsavar-
ját (16b), és tolja kifelé az eltolható ütközősínt (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősín (16a)
és a fűrészlap (6) között ne legyen lehetséges az
ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• A fogantyú (11) kioldásával lazítsa meg a forgóasz-
talt (14).
• A (11) fogantyúval állítsa be a (14) forgóasztalt a
kívánt szögbe (ehhez lásd a 10.5 pontot is).
• A forgóasztal rögzítéséhez ismét húzza meg a fo-
gantyút (11).
• Lazítsa meg a (22) rögzítőcsavart.
180 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• A fogantyúval (1) döntse a gép fejrészét (4) balra, a
kívánt szögbe (lásd ehhez a 10.6 pontot is).
• Ismét húzza meg a (22) rögzítőcsavart.
• A vágást a 10.4 pontban leírtak alapján hajtsa végre.
10. Karbantartás
m Figyelmeztetés! Minden beállítás, karbantar-
tás vagy javítás előtt húzza ki a hálózati csatla-
kozódugót!
10.1 Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port
a gépről. A szerszám élettartamának meghosszabbí-
tása érdekében havonta olajozza a forgó alkatrésze-
ket. Ne olajozza meg a motort.
A műanyag tisztításához ne használjon maró anya-
gokat.
10.2 A levehető fűrészlap-védő biztonsági beren-
dezés tisztítása (5)
Minden egyes üzembe helyezés előtt vizsgálja meg a
fűrészlap-védőt, hogy nem szennyeződött-e el.
Egy ecset vagy hasonló szerszám segítségével távo-
lítsa el a fűrészport és a faforgácsokat.
10.3 Asztalbetét cseréje
Veszély!
Sérült asztalbetét (10) esetén fennáll a veszélye, hogy
az asztalbetét és a fűrészlap közé kisméretű tárgyak
szorulnak be, és a fűrészlap elakadását okozzák. A
sérült asztalbetéteket azonnal cserélje ki!
1. Csavarozza ki az asztalbetét csavarjait. Szükség
esetén forgassa el a forgóasztalt, döntse meg a
fűrészfejet, hogy hozzáférjen a csavarokhoz.
2. Vegye le az asztalbetétet.
3. Helyezzen be új asztalbetétet.
4. Húzza meg az asztalbetét csavarjait.
10.4 Kefék ellenőrzése
Új gép esetén a szénkeféket az első 50 üzemórát kö-
vetően, illetve új kefék beszerelésekor kell ellenőriz-
ni. Az első ellenőrzést követően 10 üzemóránként
végezzen ellenőrzést.
Ha a szén 6 mm hosszúságúra használódott el, a
rugó vagy a mellékcsatlakozás vezetéke elégett vagy
megsérült, mindkét kefét ki kell cserélni. Ha kisze-
relésüket követően úgy ítéli meg, hogy a kefék még
használhatók, visszaszerelheti azokat.
A szénkefék karbantartásához nyissa fel a két reteszt
(a 21. ábrán látható módon) az óramutató járásával
ellentétes irányba. Ezután vegye ki a szénkeféket.
Helyezze be újra a szénkeféket fordított sorrendben.
10.5 Fűrészlap cseréje (1/2/14-17. ábra)
Húzza ki a hálózati csatlakozódugót!
Figyelem!
