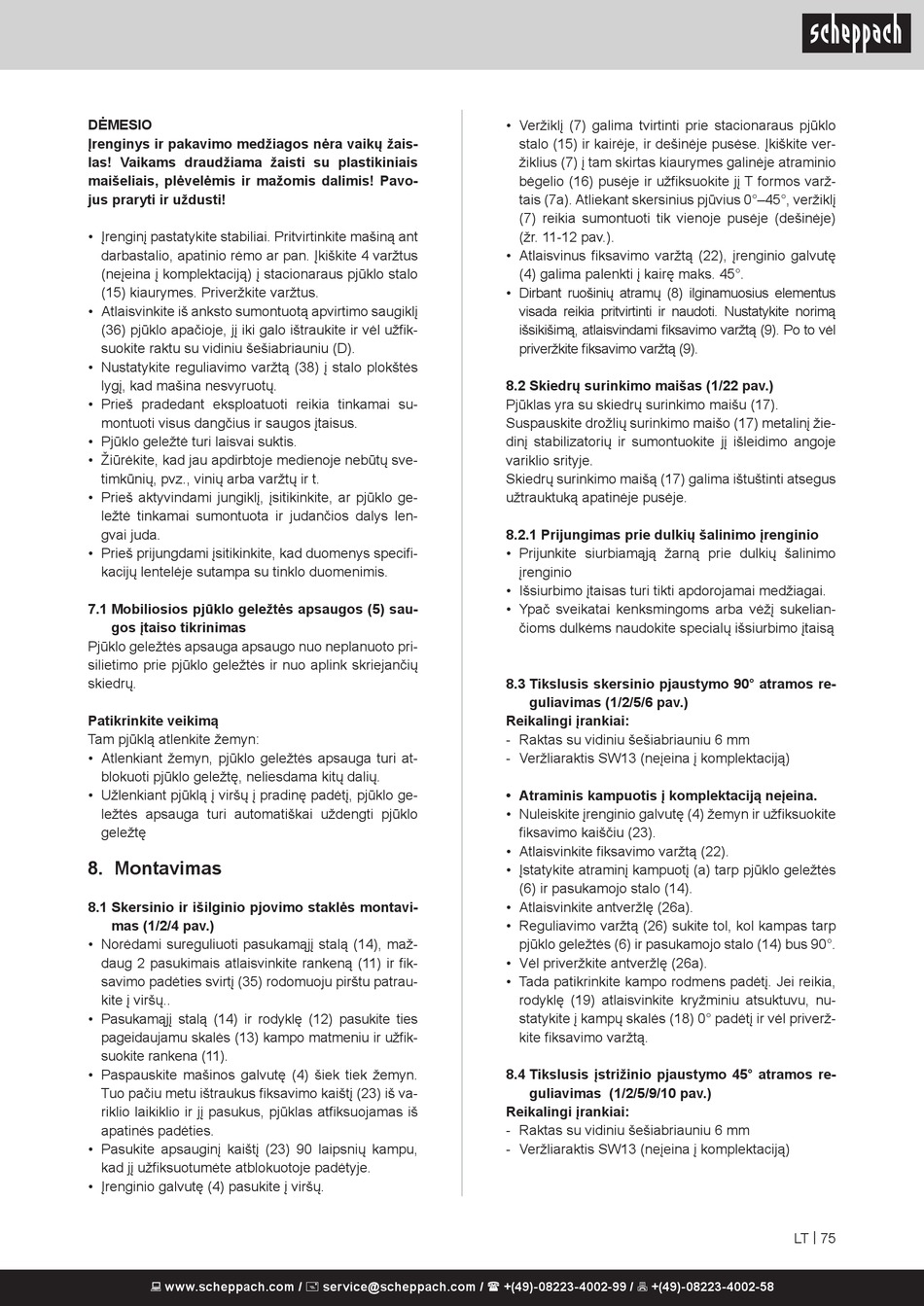

DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų žais-
las! Vaikams draudžiama žaisti su plastikiniais
maišeliais, plėvelėmis ir mažomis dalimis! Pavo-
jus praryti ir uždusti!
• Įrenginį pastatykite stabiliai. Pritvirtinkite mašiną ant
darbastalio, apatinio rėmo ar pan. Įkiškite 4 varžtus
(neįeina į komplektaciją) į stacionaraus pjūklo stalo
(15) kiaurymes. Priveržkite varžtus.
• Atlaisvinkite iš anksto sumontuotą apvirtimo saugiklį
(36) pjūklo apačioje, jį iki galo ištraukite ir vėl užfik-
suokite raktu su vidiniu šešiabriauniu (D).
• Nustatykite reguliavimo varžtą (38) į stalo plokštės
lygį, kad mašina nesvyruotų.
• Prieš pradedant eksploatuoti reikia tinkamai su-
montuoti visus dangčius ir saugos įtaisus.
• Pjūklo geležtė turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t.
• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge-
ležtė tinkamai sumontuota ir judančios dalys len-
gvai juda.
• Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
7.1 Mobiliosios pjūklo geležtės apsaugos (5) sau-
gos įtaiso tikrinimas
Pjūklo geležtės apsauga apsaugo nuo neplanuoto pri-
silietimo prie pjūklo geležtės ir nuo aplink skriejančių
skiedrų.
Patikrinkite veikimą
Tam pjūklą atlenkite žemyn:
• Atlenkiant žemyn, pjūklo geležtės apsauga turi at-
blokuoti pjūklo geležtę, neliesdama kitų dalių.
• Užlenkiant pjūklą į viršų į pradinę padėtį, pjūklo ge-
ležtės apsauga turi automatiškai uždengti pjūklo
geležtę

8. Montavimas

8.1 Skersinio ir išilginio pjovimo staklės montavi-
mas (1/2/4 pav.)
• Norėdami sureguliuoti pasukamąjį stalą (14), maž-
daug 2 pasukimais atlaisvinkite rankeną (11) ir fik-
savimo padėties svirtį (35) rodomuoju pirštu patrau-
kite į viršų..
• Pasukamąjį stalą (14) ir rodyklę (12) pasukite ties
pageidaujamu skalės (13) kampo matmeniu ir užfik-
suokite rankena (11).
• Paspauskite mašinos galvutę (4) šiek tiek žemyn.
Tuo pačiu metu ištraukus fiksavimo kaištį (23) iš va-
riklio laikiklio ir jį pasukus, pjūklas atfiksuojamas iš
apatinės padėties.
• Pasukite apsauginį kaištį (23) 90 laipsnių kampu,
kad jį užfiksuotumėte atblokuotoje padėtyje.
• Įrenginio galvutę (4) pasukite į viršų.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Veržiklį (7) galima tvirtinti prie stacionaraus pjūklo
stalo (15) ir kairėje, ir dešinėje pusėse. Įkiškite ver-
žiklius (7) į tam skirtas kiaurymes galinėje atraminio
bėgelio (16) pusėje ir užfiksuokite jį T formos varž-
tais (7a). Atliekant skersinius pjūvius 0°–45°, veržiklį
(7) reikia sumontuoti tik vienoje pusėje (dešinėje)
(žr. 11-12 pav.).
• Atlaisvinus fiksavimo varžtą (22), įrenginio galvutę
(4) galima palenkti į kairę maks. 45°.
• Dirbant ruošinių atramų (8) ilginamuosius elementus
visada reikia pritvirtinti ir naudoti. Nustatykite norimą
išsikišimą, atlaisvindami fiksavimo varžtą (9). Po to vėl
priveržkite fiksavimo varžtą (9).
8.2 Skiedrų surinkimo maišas (1/22 pav.)
Pjūklas yra su skiedrų surinkimo maišu (17).
Suspauskite drožlių surinkimo maišo (17) metalinį žie-
dinį stabilizatorių ir sumontuokite jį išleidimo angoje
variklio srityje.
Skiedrų surinkimo maišą (17) galima ištuštinti atsegus
užtrauktuką apatinėje pusėje.
8.2.1 Prijungimas prie dulkių šalinimo įrenginio
• Prijunkite siurbiamąją žarną prie dulkių šalinimo
įrenginio
• Išsiurbimo įtaisas turi tikti apdorojamai medžiagai.
• Ypač sveikatai kenksmingoms arba vėžį sukelian-
čioms dulkėms naudokite specialų išsiurbimo įtaisą
8.3 Tikslusis skersinio pjaustymo 90° atramos re-
guliavimas (1/2/5/6 pav.)
Reikalingi įrankiai:
- Raktas su vidiniu šešiabriauniu 6 mm
- Veržliaraktis SW13 (neįeina į komplektaciją)
• Atraminis kampuotis į komplektaciją neįeina.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuokite
fiksavimo kaiščiu (23).
• Atlaisvinkite fiksavimo varžtą (22).
• Įstatykite atraminį kampuotį (a) tarp pjūklo geležtės
(6) ir pasukamojo stalo (14).
• Atlaisvinkite antveržlę (26a).
• Reguliavimo varžtą (26) sukite tol, kol kampas tarp
pjūklo geležtės (6) ir pasukamojo stalo (14) bus 90°.
• Vėl priveržkite antveržlę (26a).
• Tada patikrinkite kampo rodmens padėtį. Jei reikia,
rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nu-
statykite į kampų skalės (18) 0° padėtį ir vėl priverž-
kite fiksavimo varžtą.
8.4 Tikslusis įstrižinio pjaustymo 45° atramos re-
guliavimas (1/2/5/9/10 pav.)
Reikalingi įrankiai:
- Raktas su vidiniu šešiabriauniu 6 mm
- Veržliaraktis SW13 (neįeina į komplektaciją)
