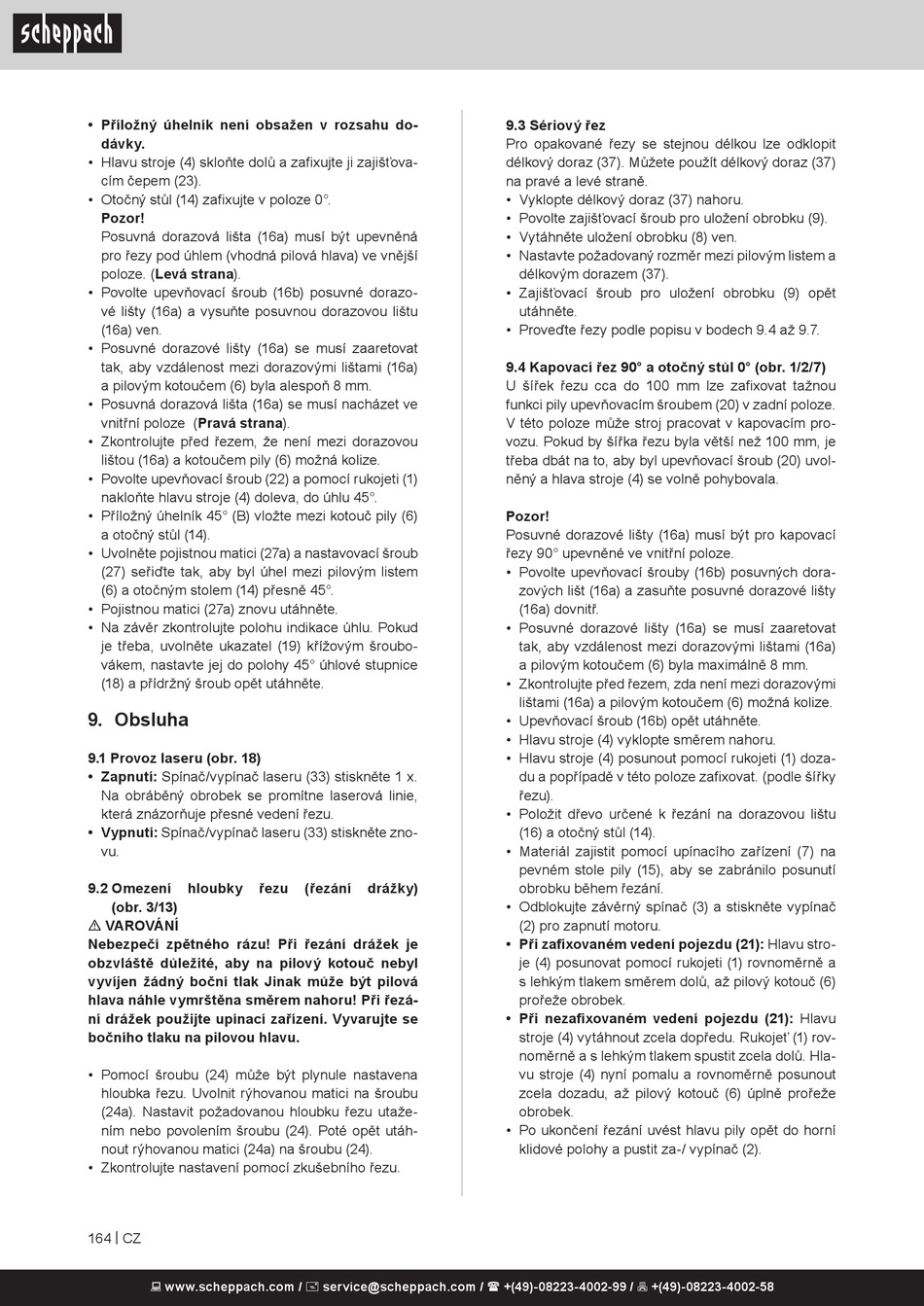

• Příložný úhelník není obsažen v rozsahu do-
dávky.
• Hlavu stroje (4) skloňte dolů a zafixujte ji zajišťova-
cím čepem (23).
• Otočný stůl (14) zafixujte v poloze 0°.
Pozor!
Posuvná dorazová lišta (16a) musí být upevněná
pro řezy pod úhlem (vhodná pilová hlava) ve vnější
poloze. (Levá strana).
• Povolte upevňovací šroub (16b) posuvné dorazo-
vé lišty (16a) a vysuňte posuvnou dorazovou lištu
(16a) ven.
• Posuvné dorazové lišty (16a) se musí zaaretovat
tak, aby vzdálenost mezi dorazovými lištami (16a)
a pilovým kotoučem (6) byla alespoň 8 mm.
• Posuvná dorazová lišta (16a) se musí nacházet ve
vnitřní poloze (Pravá strana).
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (16a) a kotoučem pily (6) možná kolize.
• Povolte upevňovací šroub (22) a pomocí rukojeti (1)
nakloňte hlavu stroje (4) doleva, do úhlu 45°.
• Příložný úhelník 45° (B) vložte mezi kotouč pily (6)
a otočný stůl (14).
• Uvolněte pojistnou matici (27a) a nastavovací šroub
(27) seřiďte tak, aby byl úhel mezi pilovým listem
(6) a otočným stolem (14) přesně 45°.
• Pojistnou matici (27a) znovu utáhněte.
• Na závěr zkontrolujte polohu indikace úhlu. Pokud
je třeba, uvolněte ukazatel (19) křížovým šroubo-
vákem, nastavte jej do polohy 45° úhlové stupnice
(18) a přídržný šroub opět utáhněte.

9. Obsluha

9.1 Provoz laseru (obr. 18)
• Zapnutí: Spínač/vypínač laseru (33) stiskněte 1 x.
Na obráběný obrobek se promítne laserová linie,
která znázorňuje přesné vedení řezu.
• Vypnutí: Spínač/vypínač laseru (33) stiskněte zno-
vu.
9.2 Omezení hloubky řezu
(obr. 3/13)
m VAROVÁNÍ
Nebezpečí zpětného rázu! Při řezání drážek je
obzvláště důležité, aby na pilový kotouč nebyl
vyvíjen žádný boční tlak Jinak může být pilová
hlava náhle vymrštěna směrem nahoru! Při řezá-
ní drážek použijte upínací zařízení. Vyvarujte se
bočního tlaku na pilovou hlavu.
• Pomocí šroubu (24) může být plynule nastavena
hloubka řezu. Uvolnit rýhovanou matici na šroubu
(24a). Nastavit požadovanou hloubku řezu utaže-
ním nebo povolením šroubu (24). Poté opět utáh-
nout rýhovanou matici (24a) na šroubu (24).
• Zkontrolujte nastavení pomocí zkušebního řezu.
164 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(řezání drážky)
9.3 Sériový řez
Pro opakované řezy se stejnou délkou lze odklopit
délkový doraz (37). Můžete použít délkový doraz (37)
na pravé a levé straně.
• Vyklopte délkový doraz (37) nahoru.
• Povolte zajišťovací šroub pro uložení obrobku (9).
• Vytáhněte uložení obrobku (8) ven.
• Nastavte požadovaný rozměr mezi pilovým listem a
délkovým dorazem (37).
• Zajišťovací šroub pro uložení obrobku (9) opět
utáhněte.
• Proveďte řezy podle popisu v bodech 9.4 až 9.7.
9.4 Kapovací řez 90° a otočný stůl 0° (obr. 1/2/7)
U šířek řezu cca do 100 mm lze zafixovat tažnou
funkci pily upevňovacím šroubem (20) v zadní poloze.
V této poloze může stroj pracovat v kapovacím pro-
vozu. Pokud by šířka řezu byla větší než 100 mm, je
třeba dbát na to, aby byl upevňovací šroub (20) uvol-
něný a hlava stroje (4) se volně pohybovala.
Pozor!
Posuvné dorazové lišty (16a) musí být pro kapovací
řezy 90° upevněné ve vnitřní poloze.
• Povolte upevňovací šrouby (16b) posuvných dora-
zových lišt (16a) a zasuňte posuvné dorazové lišty
(16a) dovnitř.
• Posuvné dorazové lišty (16a) se musí zaaretovat
tak, aby vzdálenost mezi dorazovými lištami (16a)
a pilovým kotoučem (6) byla maximálně 8 mm.
• Zkontrolujte před řezem, zda není mezi dorazovými
lištami (16a) a pilovým kotoučem (6) možná kolize.
• Upevňovací šroub (16b) opět utáhněte.
• Hlavu stroje (4) vyklopte směrem nahoru.
• Hlavu stroje (4) posunout pomocí rukojeti (1) doza-
du a popřípadě v této poloze zafixovat. (podle šířky
řezu).
• Položit dřevo určené k řezání na dorazovou lištu
(16) a otočný stůl (14).
• Materiál zajistit pomocí upínacího zařízení (7) na
pevném stole pily (15), aby se zabránilo posunutí
obrobku během řezání.
• Odblokujte závěrný spínač (3) a stiskněte vypínač
(2) pro zapnutí motoru.
• Při zafixovaném vedení pojezdu (21): Hlavu stro-
je (4) posunovat pomocí rukojeti (1) rovnoměrně a
s lehkým tlakem směrem dolů, až pilový kotouč (6)
prořeže obrobek.
• Při nezafixovaném vedení pojezdu (21): Hlavu
stroje (4) vytáhnout zcela dopředu. Rukojeť (1) rov-
noměrně a s lehkým tlakem spustit zcela dolů. Hla-
vu stroje (4) nyní pomalu a rovnoměrně posunout
zcela dozadu, až pilový kotouč (6) úplně prořeže
obrobek.
• Po ukončení řezání uvést hlavu pily opět do horní
klidové polohy a pustit za-/ vypínač (2).
